Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

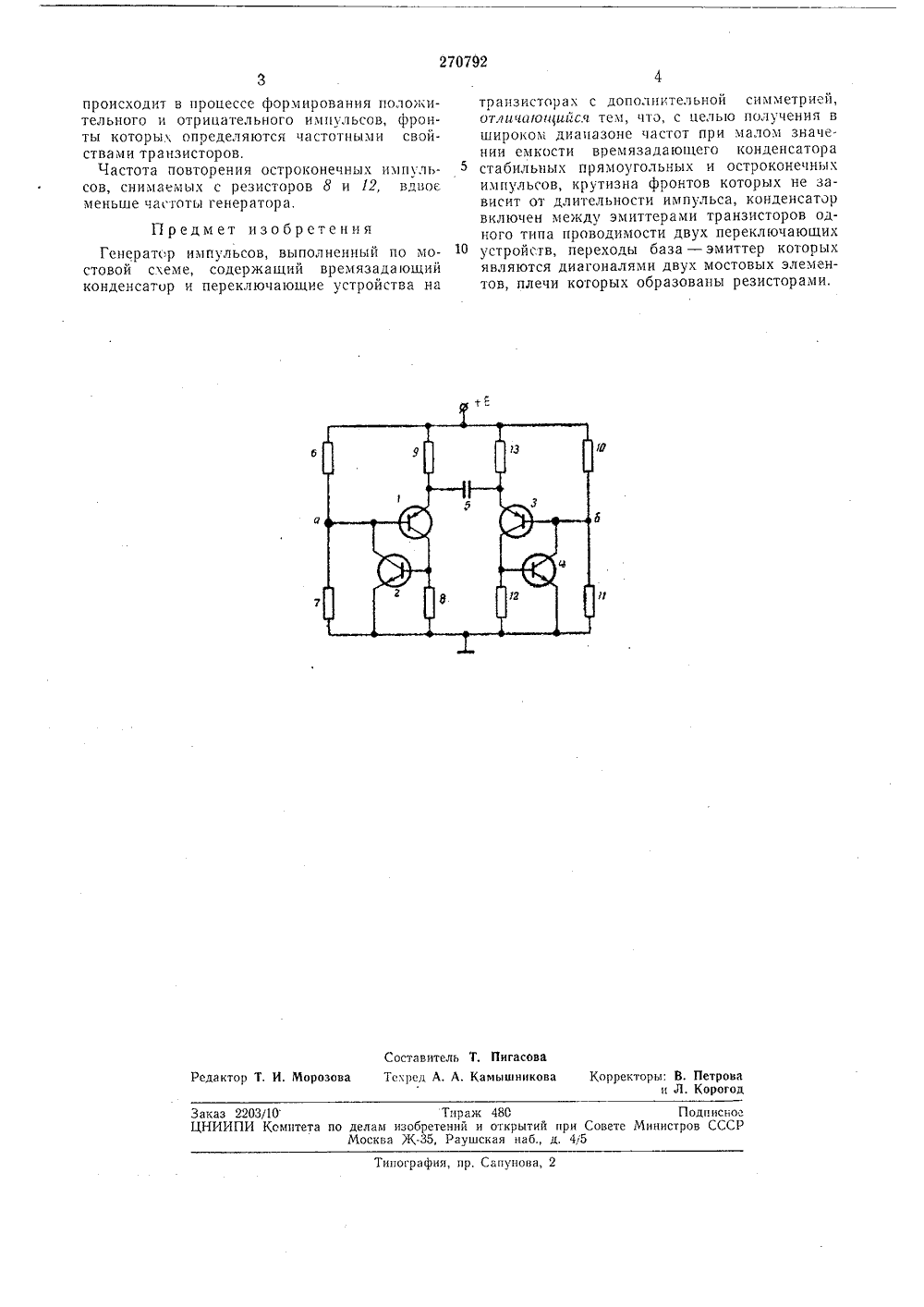

О П И С А Н И Е 270792ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советскв Социалистическит РеспубликЗависимое от авт, свидетельстваКл. 21 а, 36/02 68 ( 1286797/26 Заявлено ОЗ.Х 1 присоединением заявки,МПК Н 03 с 3/2 ПриоритетОпубликовано итет по делам ытир зоеретеии при Совете СС,Ч.1970. Бюллетень1 ДК 621.373,5 (088.8) иистро опубликования описания 26.Ч 111.19 Ь. "., ,еун Ф 1 1 в у и (,. А. Ильин и П. Н. Димитрак Всесоюзный заочный политехнический институт витель НЕРАТОР ИМПУЛЬС тносится к области нмпульсчастности к генераторам пряульсов, выполненных по моИзобретение оной техники, вмоугольных импстовой схеме.Известны генераторы импульсов, выполн-нные по мостовой схеме с времязадающим конденсатором в диагонали моста и с переключающими/ устройствами в плечах моста.Однако известные устройства имеют низкую стабильность длительности импульсов и 10 периода повторения, крутизна фронтов импульсов зависит от длительности импульса и импульсы формируются только одной формы.С целью получения в широком диапазон частот при малом значении емкости времяза дающего конденсатора стабильных прямоугольных и остроконечных импульсов, крутизна фронтов которых не зависит от длительности импульсов, в предлагаемом устройстве, выполненном по мостовой схеме с время задающей емкостью, включенной в диагональ моста, процесс перезаряда как в прямом, так и в обратном направлении, осуществляется через транзисторы с дополнительной симметрией, переключающие свойства которых опреде ляют длительнссть фронтов импульсов, при этом участки база - эмиттер транзисторов одного типа проводимости являются диагоналями двух мостовых элементов, плечами которых являются резисторы. 3 На чертеже приведена схема предлагаемого устройства.Транзисторы 1 - 4 с дополнительной симметрией, представляющие собой переключающие устройства, являются плечами моста, диагональю которого является времязадающий кондечсатоо 5, подключенный к эмиттерам транзисторов 1 и 3, переходы база - эмиттер которых являются, в свою очередь, диагоналями двух мостовых элементов, плечами которых являются соответственно резисторы б - 13.Описываемое устройство работает следующим образом. В исходном состоянии транзисторы 1, 2 открыты и конденса гор перезарякается через эти транзисторы и резистор 13 до того момента, когда напряжение на конденсаторе достигнет уровня напряжения в точке а, после чего происходит баланс моста, состоящего из транзисторов 3 и 4 и резисторов 10 - 13; транзисторы 3 и 4 лавинообразно от- пираются, а транзисторы 1 и 2 лавинообразно запираются.Конденсатор 5 начинает перезаряжаться через транзисторы 3 и 4 и резистор 9 до момента, когда напряжение на конденсаторе равняется напряжению в точке б, Происходит баланс второго моста. Транзисторы 1 и 2 лавинообразно отпираются, а транзисторы 3 и 4 запираются. Процесс повторяется.Таким образом, перезаряд конденсатораЗаказ 2203/10ЦНИИПИ Комитет Тираж 480етений и открытий при 5, Раушская наб., д. 4 Подписное вете Министров СССРо делам из Москва Ж Типография, пр. Сапунова, 2 происходит в процессе формирования положительного н отрицательного импульсов, фронты которых определяются частотными свойствами транзисторов.Частота повторения остроконечных импульсов, снимаемых с резисторов 8 и 12, вдвое меньше частоты генератора. Предмет изобретенияГенератор импульсов, выполненный по мостовой схеме, содержащий времязадающий конденсатор и переключающие устройства на транзисторах с дополнительной симметрией, отличи)оцийся тем, что, с целью получения в широком диапазоне частот при малом значении емкости времязадающего конденсатора стабильных прямоугольных и остроконечных импульсов, крутизна фронтов которь 1 х не зависит от длительности импульса, конденсатор включен между эмиттерами транзисторов одного типа проводимости двух переключающих 10 устройств, переходы база - эмиттер которыхявляются диагоналями двух мостовых элементов, плечи которых образованы резисторами.
