Преобразователь логарифма отношения амнлитуд парных импульсов во временной интервал

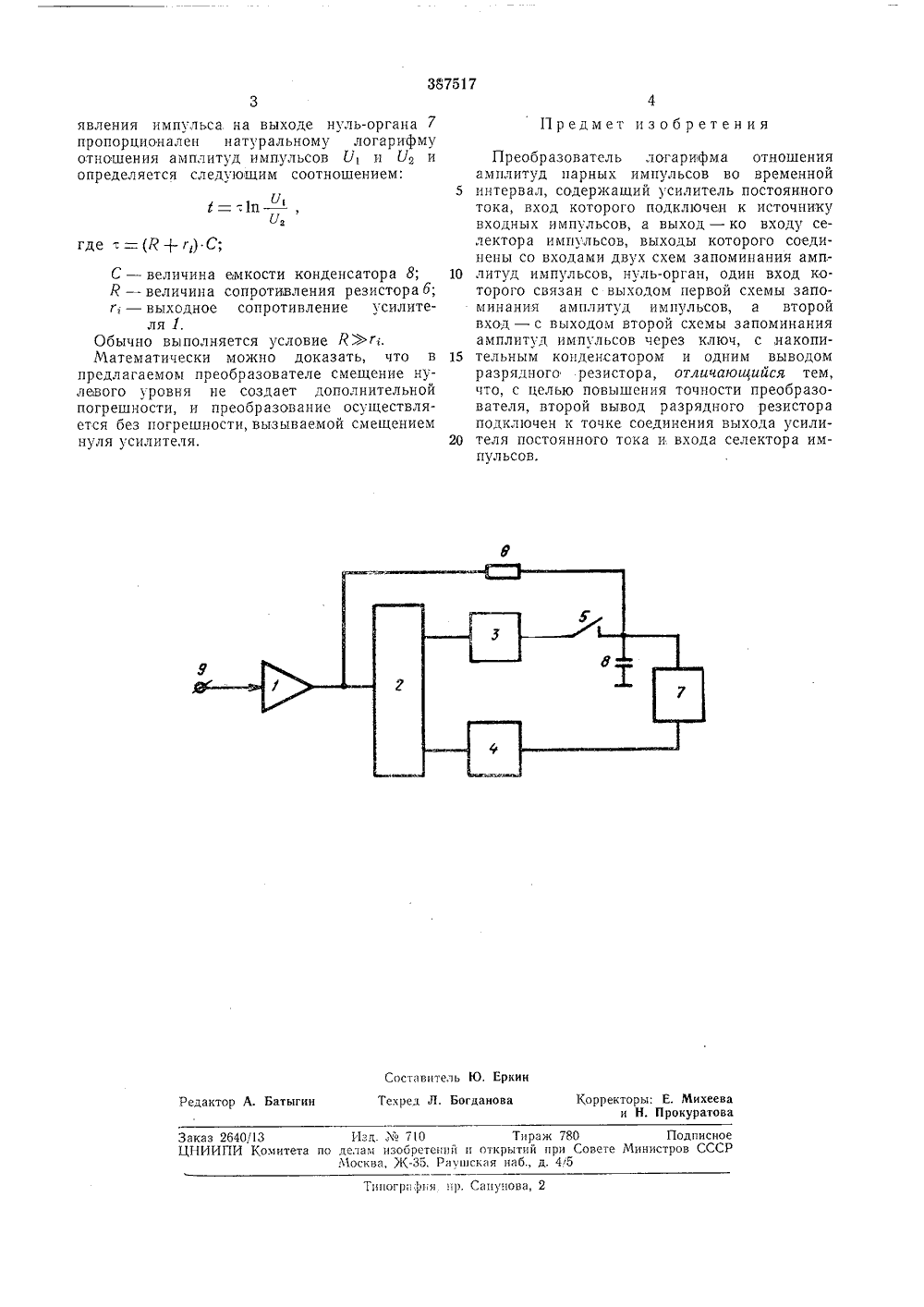

387 И 7 Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 04.Х 1.1971 ( 1711920/26-9) М, Кл, Н 031 с 1302 присоединением заявкиПриорите Гасударственный камитеСавета Миаистрав СССРпа делам изабретенийи открытий ликовано 21 Х 1,1973, Бюллетень27 УДК 681.335088,8 Дата опубликования описания 27.1 Х.1973 Авторыизобретения. Х. Марголин, А. В. Лабазов, 1 О, А. Лонский и А. И. Самбурск Специальное конструкторское бюро биофизической аппаратуры Заявитель РЕОБРАЗОВАТЕЛЬ ЛОГАРИФМА ОТНОШЕНИЯ АМПЛИ ПАРНЫХ ИМПУЛЬСОВ ВО ВРЕМЕННОЙ ИНТЕРВАЛ 1 по за, разенса Изобретение относится к автоматике и может быть использовано в различной измерительной аппаратуре.Известный преобразователь логарифма отношения амплитуд парных импульсов во вре менной интервал, содержащий усилитель постоянного тока, вход которого подключен к источнику входных импульсов, а выход - ко входу селектора импульсов, выходы которого соединены со входами двух схем запомина ния амплитуд импульсов, нуль-орган, один вход которого связан с выходом первой схемы запоминания амплитуд импульсов, а второй вход - с выходом второй схемы запоминания амплитуд импульсов через ключ, с на копительным конденсатором и одним выводом разрядного резистора, имеет низкую точность.Цель изобретения - повышение точности преобразователя. 20Для этого второй вывод разрядного резистора подключен к точке соединения выхода усилителя постоянного тока и входа селектора импульсов.На чертеже представлена олок-схема пред лагаемого преобразователя.Преобразователь содержит усилительстоянного тока, селектор 2, схемы 3 ипоминания амплитуд импульсов, ключ брядный резистор б и нуль-орган 7, конд 0 тор 8. Выход усилителя 1 подключен ко входу селектора 2 импульсов, выходы которого соединены со входами схем 3 и 4 запоминания амплитуд импульсов. Вход нуль-органа 7 связан с выходом схемы 4 запоминания амплитуд, а второй вход - с выходом схемы 3 запоминания амплитуд через ключ б, с накопительным конденсатором 8 и одним выводом разрядного резистора б. Второй вывод разрядного резистора б подключен к точке соединения усилителя 1 и селектора 2, Входом преобразователя является клемма 9.Преобразователь работает следующим образом,Поступающие на вход 9 парные импульсы с амплитудами У, и У усиливаются усилителем 1, Селектор 2 направляет один из парных импульсов на вход схемы 3 запоминания амплитуды, а другой - на вход схемы 4 запоминания амплитуды. Конденсатор 8 через ключ 5 заряжается до напряжения входного сигнала. Цикл измерения начинается после окончания импульсов и переходных процессов. В начале измерения ключ б размыкается и конденсатор 8 разряжается через резистор б и выходное сопротивление усилителя 1. В момент равенства напряжений на конденсаторе 8 и выходе схемы 4 запоминания амплитуды импульса нуль-органа 7 выдает импульс. Интервал времени 1 с момента по367517 Предмет изобретения где т=ф+г) С; Составитель Ю, Еркин Корректоры: Е. Михеева и Н. Прокуратова Техред Л, Богданова Редактор А, Батыгин Заказ 2640/13 Ид Лв 710 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений п открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 45 Типограф:я нр. Сапунова, 2 явления импульса на выходе нуль-органа пропорционален натуральному логарифму отношения амплитуд импульсов У, и У и определяется следующим соотношением: С -- величина емкости конденсатора 8; 10Р - величина сопротивления резистораб;г; - выходное сопротивление усилителя 1,Обычно выполняется условие Рг;,Математически можно доказать, что в 15предлагаемом преобразователе смещение нулевого уровня не создает дополнительнойпогрешности, и преобразование осуществляется без погрешности, вызываемой смещениемнуля усилителя. 20 Преобразователь логарифма отношения амплитуд парных импульсов во временной интервал, содержащий усилитель постоянного тока, вход которого подключен к источнику входных импульсов, а выход - ко входу селектора импульсов, выходы которого соединены со входами двух схем запоминания амплитуд импульсов, нуль-орган, один вход которого связан с выходом первой схемы запоминания амплитуд импульсов, а второй вход - с выходом второй схемы запоминания амплитуд импульсов через ключ, с накопительным конденсатором и одним выводом разрядного резистора, отличающийся тем, что, с целью повышения точности преобразователя, второй вывод разрядного резистора подкгночен к точке соединения выхода усилителя постоянного тока и входа селектора импульсов.
