Управляемый функциональный модуль
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 257867
Авторы: Бочков, Горностаев, Ноздрин, Попов
Текст

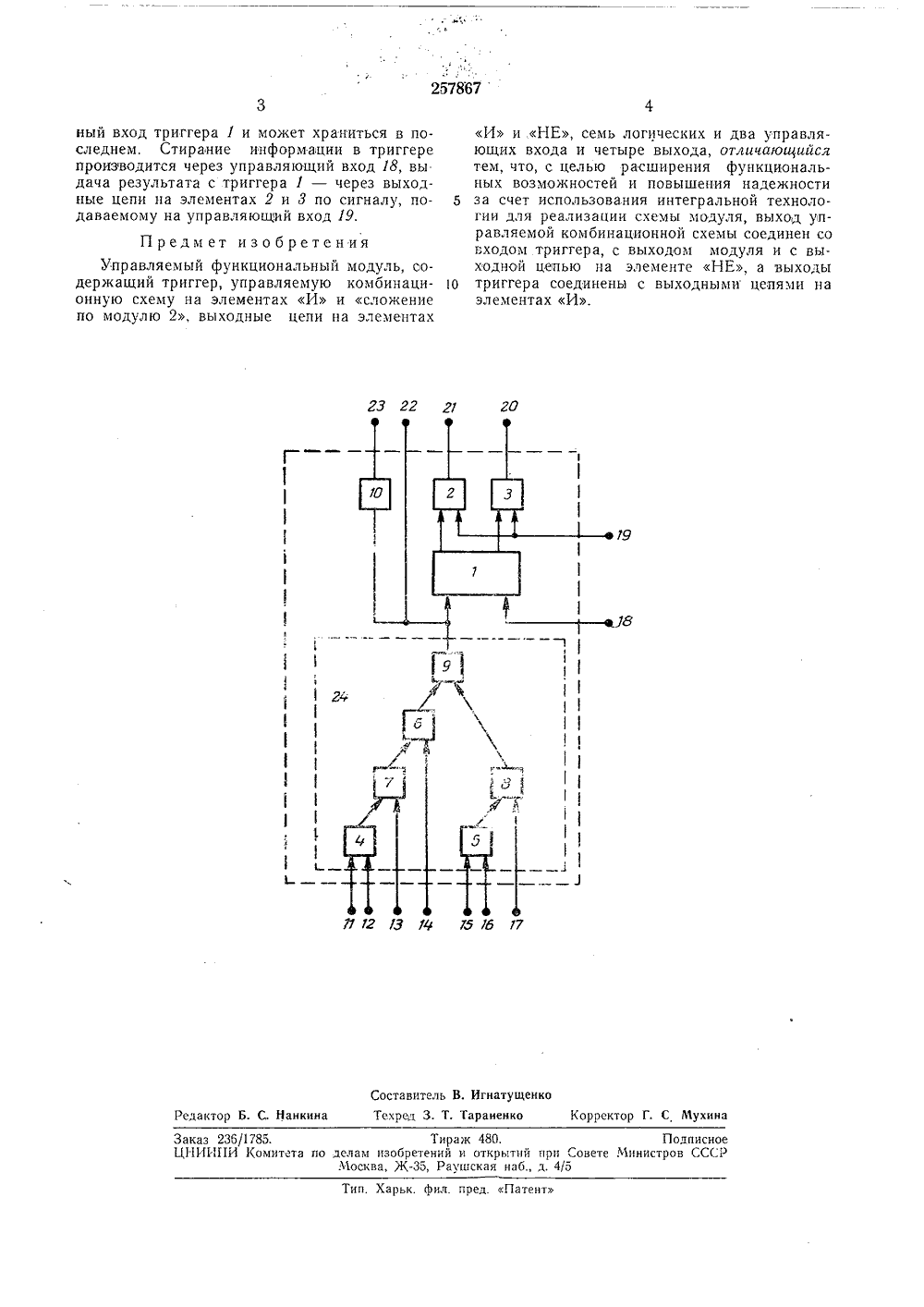

т я- ь".,датен:но тбиблиотеУ Бд 257867 ОП ИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических РеспубликЕТЕЛЬСТИУ К АВТОРСКОМУ т. свидетельства-ависимое Кл 42 птз 7 Заявлено 06.Ч 111.1968 ( 1263016/18-2 ием заявки ч" соедин Комитет по делам изобретений и открытий при Совете Министров СССРриоритет ПК 6 06 20.Х 1,1969. Бюллетеньэвания описанния 6.Х,1970 81,325.65(088 публикован ата опубли Авторыизобретени остаев и Г, В чков, Ю, М. Г Ю, А. Попов, П ин еский институт Московский инжене аявител УНКЦИОНАЛЬНЫй МОДУЛЬ ЕМ комбинационную схему 24. Выходные цепи на элементах 2, 3 и 10 соединены с выходами модуля.Схема работает следующим образом.Логическая функция на выходе управляемой комбинационной схемы 24 (т, е. на выходе 22 модуля) имеет вид:= 17 Г 1 У 2+ 13) + Г- 3 +. 6)где через У 1 С Уз У 74 Й 06 обозначены сигналы на логических входах 11 - 17 соответственно.Вид функции, выполняемой управляемой комбинационной схемой 24, зависит от логического значения и порядка подачи входных переменных, Допускается подача любой из входных переменных на логические входы 11 - 17 в прямом и инверсном виде.Например, для реализации на модуле функ. цип трех переменных вида: Изобретение относится к области автоматики и вычислительной техники и предназначено для реализации логических функций,Известны управляемые функциональныемодули, содержащие элементы И, ИЛИ иНЕ, шесть входов и один выход, реализующие любую функцию трех переменных и некоторые функции четырех и пяти переменныхпри фиксации и дублировании модуля,Предложенный модуль отличается тем, что 10выход управляемой комбинационной схемысоединен со входом триггера, с выходом модуля и с выходной цвпью,на элементе НЕ, авыходы триггера соединены с выходными цепями на элементах И. 5Это позволяет расширить функциональныевозможности модуля за счет того, что любаяфункция трех переменных и некоторые функции четырех, пяти и шести переменных могутбыть реализованы только при дублировании 20логических входов, а также позволяет повысить надежность путем использования интегральной технологии для реализации схемы мо 1 Хз Хз необходимо кие входы Х 1 подается Ь-,; Хз подае ется на вхо нала Б,. Результа 24 подаетсяок на чертеже, 25 , элементы И тодулю 2 7 - 9,оды 11 - 17, упыходы 20 - 23.управляемую 30 од си Схема модуля изоораженаМодуль содержит триггер2 - б, элементы сложение поэлемент НЕ 10, логические вравляющие входы 18 и 19,Элементы 4 - 9 объединены+Х Х, Хз+Х Л, Хз+Х Х одавать переменные на логи модуля следующим обра на входы сигналов УУз, ся на вход сигнала Уо; Х, п сигнала Ьз, Хз - на вход выполнения функции схемойакже на единичный установоч257867 гз гг л го 1 11 г /3 75 1 Б 77 ставитель В. Игнатущ ехред 3. Т, Тараненко рректор Г. С Мухина анкина едактор аказ 235/1785. Тираж 480.ЦИИИПИ Комитета по делам изобретений н открьтий при СовеМосква, )К, Рашская наб., д. 4/5 Подписи Министров СССип, Харьк. фил. пред. Патент ный вход триггера 1 и может храниться в последнем. Стирание информации в триггере производится через управляющий вход 18, вы дача результата с триггера 1 - через выходные цепи на элементах 2 и 8 по сигналу, подаваемому на управляющий вход 19. Предмет изобретенияУправляемый функциональный модуль, содержаций триггер, управляемую комбинационную схему на элементах И и сложение по модулю 2, выходные цепи на элементах И и НЕ, семь логических и два управляющих входа и четыре выхода, отличающийся тем, что, с целью расширения функциональных возможностей и повышения надежности 5 за счет использования интегральной технологии для реализации схемы модуля, выход управляемой комбинационной схемы соединен со входом триггера, с выходом модуля и с выходной цепью на элементе НЕ, а выходы 1 О триггера соединены с выходными цепями наэлементах И,
СмотретьЗаявка
1263016
Ю. А. Попов, П. Е. Бочков, Ю. М. Горностаев, Г. В. Ноздрин Московский инженерно физический институт
МПК / Метки
МПК: G06F 7/00
Метки: модуль, управляемый, функциональный
Опубликовано: 01.01.1969
