Триггер на полупроводниковых элементах с управляемой петлей гистерезиса

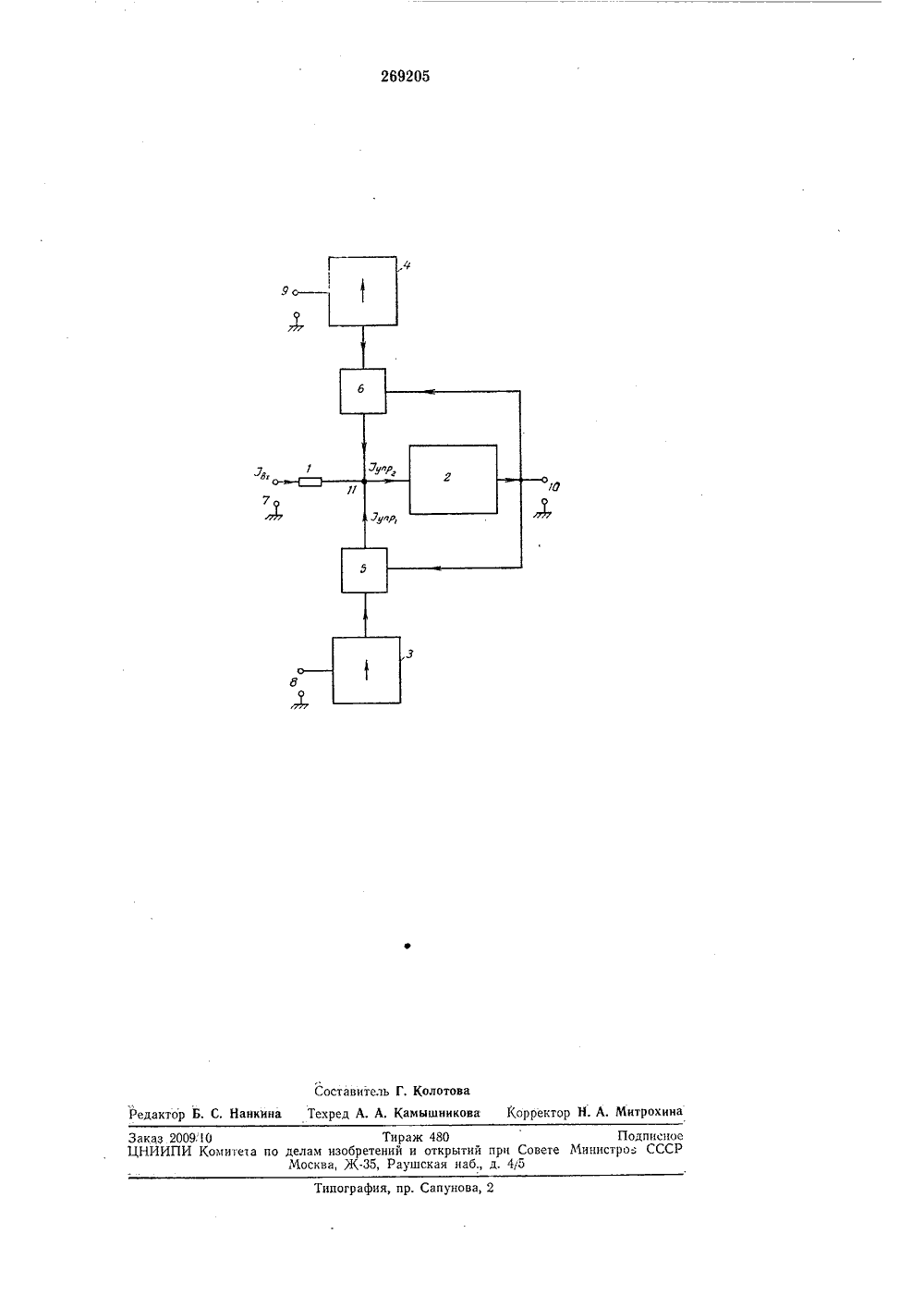

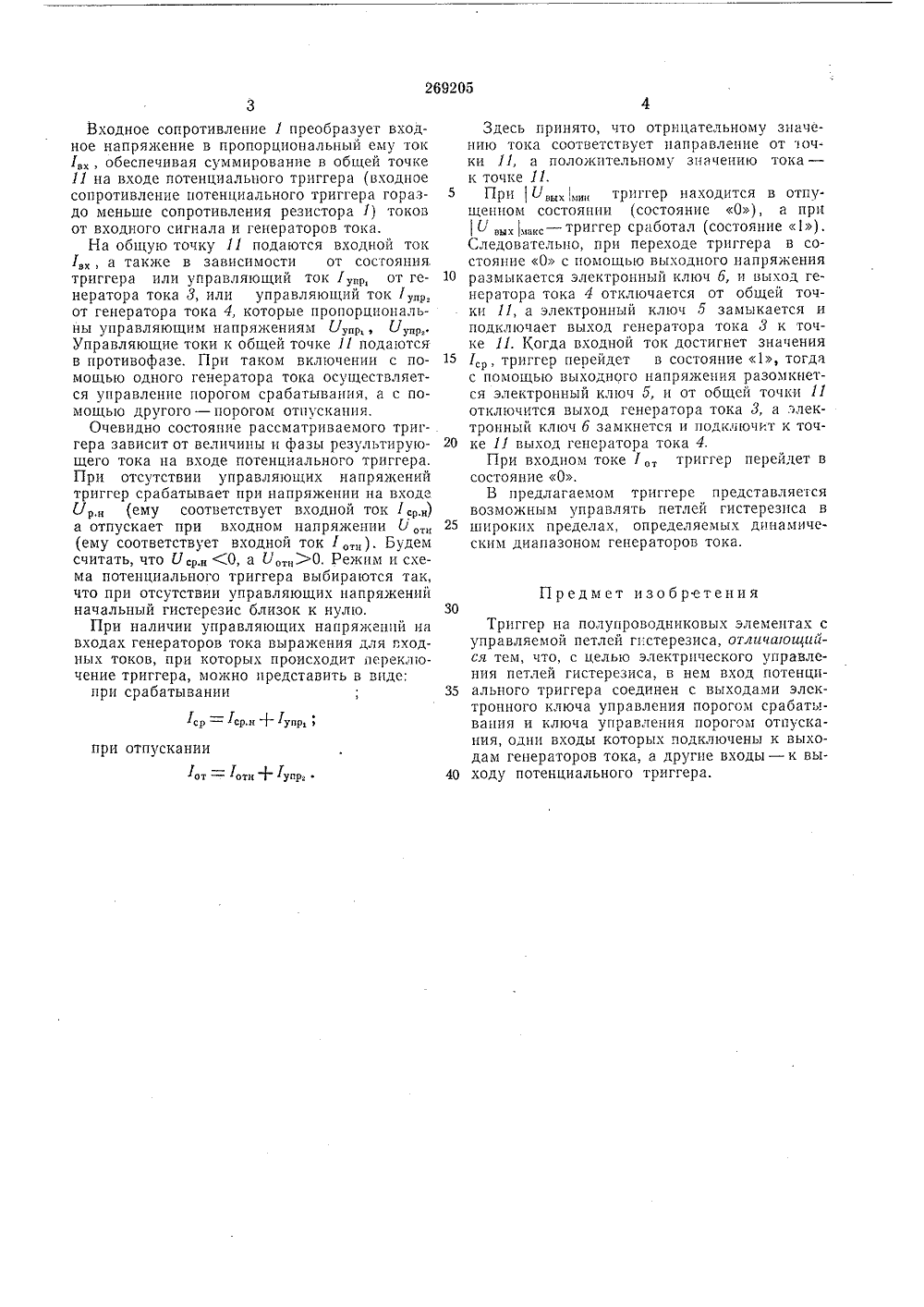

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства-Кл. 21 ат 36/18 Заявлено 01,711.1968 ( 1252043/18-24)с присоединением заявки-ПриоритетОпубликовано 17.1 Ъ.1970. Бюллетень15Дата опубликования описания ЗХ 111.1970 МПК Н 031 сУДК 621.374.3(088.8) Комитет по делам изобретений и открытий при Совете Министров СССРь,.;лЮ 5. . Авторыизобретения Л, Е. Эпштейн и Ж. О, Вальтер Институт автоматики и телемеханики, ТРИ ГГЕР НА ПОЛУПРОВОДНИКОВЪХ ЭЛЕМЕНТАХ С УПРАВЛЯЕМОЙ ПЕТЛЕЙ ГИСТЕРЕЗИСАИзобретение относится к области автоматики и может быть использовано в системах автоматического управления, адаптации, при моделировании процессов на АВМ и т. д.Известны триггеры с управляемой петлей гцстерезиса, содержащие собственно триггер и элементы для регулировки петли гистерезиса.Однако в известных устройствах осуществить регулировку электрическим путем невозможно.Предложенный триггер отличается от известных тем, что с целью электрического управления петлей гистерезиса в нем вход потенциального триггера соединен с выходами электронного ключа управления порогом срабатывания и ключа управления порогом отпускания, одни входы которых подключены к выходам генераторов тока, а другие входы - к выходу потенциального триггера.Сущность предлагаемого устройства заключается в том, что одновременно с входным сигналом ко входу потенциального триггера подсоединяются через электронные ключи два генератора тока. Токи в них пропорциональны управляющим напряжениям. Одни из генераторов тока управляет порогом срабатывания, а другой - порогом отпускания. При этом подключение того или иного генератора тока ко входу потенциального триггера производится электронными ключами.Последние, в свою очередь, подключены квыходу потенциального триггера, и включение 5 одного пли другого ключа определяется состоянием триггера. В тех случаях, когда требуется управлять или только порогом срабатывания, цлц только порогом отпускания, достаточно одного генератора тока и одного элек тронного ключа. На чертеже приведена функциональная схема предлагаемого триггера с управляемой петлей гистерезиса, где:15 1 - входное сопротивление; 2 - потенциальный триггер; Л и 4 - генераторы тока; б и б - электронные ключц; 7 - входные клеммы устройства; 8 - входные клеммы генератора тока 3; 9 - входные клеммы генератора тока 4;20 10 - выходные клеммы устройства,Как видно по чертежу, ко входу потенциального триггера 2 подсоединены два генератора тока 3 ц 4 через электронные ключи б и б.Включение и выключение электронных ключей 25 производится выходным напряжением потенциального триггера. Входное напряжение У подается на клеммы 7, а управляющие напряжения У,р Ур, - на клемм 8 и 9.Выходное напряжение Г,снимается с 30 клемм 10.Входное сопротивление 1 преобразует входное напряжение в пропорциональный ему ток 1 обеспечивая суммирование в общей точке 11 на входе потенциального триггера (входное сопротивление потенциального триггера гораздо меньше сопротивления резистора 1) токов от входного сигнала и генераторов тока.На общую точку 11 подаются входной ток 1, а также в зависимости от состояния. триггера или управляющий ток 1 р, от генератора тока , или управляющий ток 1 ур от генератора тока 4, которые пропорциональны управляющим напряжениям Уупр Уупр Управляющие токи к общей точке 11 подаются в противофазе. При таком включении с помощью одного генератора тока осуществляется управление порогом срабатывания, а с помощью другого - порогом отпускания.Очевидно состояние рассматриваемого триггера зависит от величины и фазы результирующего тока на входе потенциального триггера, При отсутствии управляющих напряжений триггер срабатывает при напряжении на входе Ур,н (ему соответствует входной ток 1 ср,н) а отпускает при входном напряжении Сl(ему соответствует входной ток 1 н). Будем считать, что Уср,н (О, а (1 отн)0, Режим и схема потенциального триггера выбираются так, что при отсутствии управляющих напряжений начальный гистерезис близок к нулю,При наличии управляющих напряжешгй на входах генераторов тока выражения для гходных токов, при которых происходит переключение триггера, можно представить в виде;при срабатывании1 ср - 1 ср.н + 1 упр,при отпускании1 от - 1 отн + 1 упр Здесь принято, что отрицательному значению тока соответствует направление от гочки 11, а положительному значению тока -к точке 11.ПРп(гвынп тРиггеР находитсЯ в отпУщенном состоянии (состояние 0), а при( вых макс триггер срсгботал (состояние 1).Следовательно, при переходе триггера в состояние 0 с помощью выходного напряжения10 размыкается электронный ключ б, и выход генератора тока 4 отключается от общей точки 11, а электронный ключ б замыкается иподключает выход генератора тока д к точке 11. Когда входной ток достигнет значения15 1,р, триггер перейдет в состояние 1, тогдас помощью выходного напряжеггия разомкнется электронный ключ 5, и от общей точки 11отключится выход генератора тока д, а электронный ключ б замкнется и подключит к точ 20 ке 11 выход генератора тока 4,При входном токе 1 триггер перейдет всостояние О,В предлагаемом триггере представляетсявозможным управлять петлей гистерезиса в25 широких пределах, определяемых динамическим диапазоном генераторов тока.Предмет изобретения30Триггер на полупроводниковых элементах суправляемой петлей гг:стерезиса, отличагощайся тем, что, с целью электрического управления петлей гистерезиса, в нем вход потенци ального триггера соединен с выходами электронного ключа управления порогом срабатывания и ключа управления порогом отпускания, одни входы которых подключены к выходам генераторов тока, а другие входы - к вы ходу потенциального триггера.269205Составитель Г, Колотова Редактор Б. С, Нанкина Техред А. А. Камышиикова Корректор Н. А. МитрохинаЗаказ 2009, 0 Тираж 480 Подписно ЦНИИПИ Комитеа по делам изобретений и открытий при Совете Министров СССР Москва, Ж-З 5, Раушская наб., д. 4/5 Типографияунова,
