Способ получения борсодержащих полиамидов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

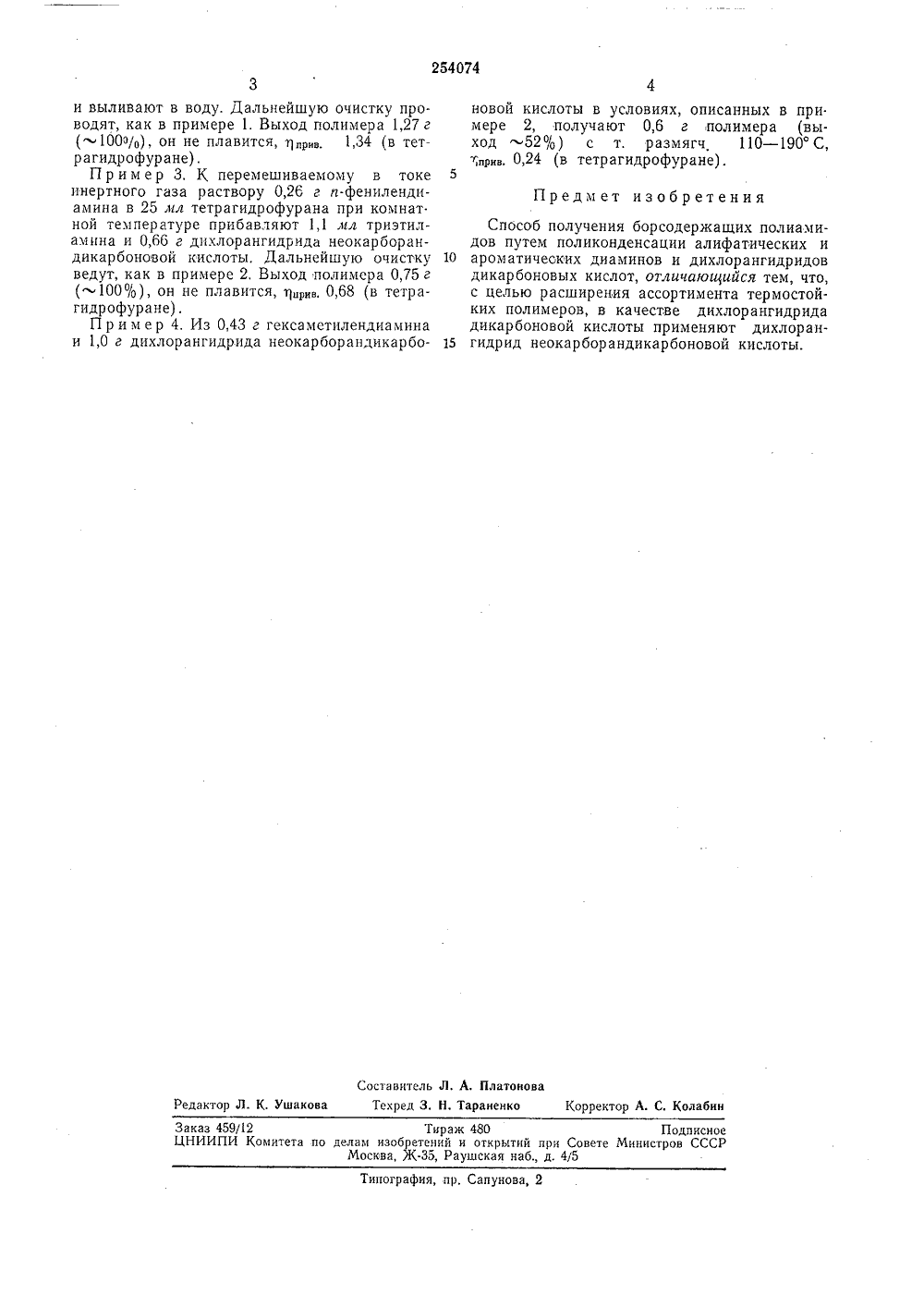

СПИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ 254074 Союа Советсйих Сопиалистических РеспубликЗависимое от авт. свидетельства М Кл, 39 с, 10 лено 26,Л 1.1968 ( 1260747/23-5 присоединением заявки Л ПК С 08 д Приорите Комитет по делам зобретений и открытий при Совете Министров СССР, Г. Кома В ршак, Н. И, Бекасов иений АН СССР Институт элементоорганически Заявитель АЩИХ ПОЛИАМИД ОСОБ ПОЛУЧЕН РСО Изобретение относится к областиства термостойких полимеров.Предлагается способ полученияжащих полиамидов путем поликоналифатических и ароматических дихлорангидридов неокарборандикакислоты. Синтез осуществляют вхлороформа или тетрагидрофуранаствии триэтиламина.Реакцию осуществляют по следую оизводборсодерденсации аминов и рбоновой растворе в присути схе 1 Н (СгН,), г СОСВтоНтоССОСг+Н,СОСВ он, ССОХНН 2 НС юму способу поли- и волокнистыми века желтоватого цвесокой термостойкоере и хорошей раормамиде, тетрагиддухе эти полимерыпри температув тетрагидрофуране озрачные пленки. ается примерами. Полученные по предлагае меры являются неплавким тцествами белого или слег та, которые обладают вь стью в инертной атмосф створимостью в диметилф рофуране, крезоле. На воз начинают окисляться ре " 230 С. Из растворов образуются бесцветные прИзобретение подтвержд 2П р и м е р 1. К перемешиваемому в токеинертного газа раствору 0,69 г бензидина в 25 ил хлороформа при 40 С прибавляют 1,1 лл тщательно высушенного триэтиламина 5 и 1,08 г дихлорангидрида неокарборандикарбоновой кислоты Реакционную массу перемешивают при данной температуре в течение 1 час и выливают в гексан. Высаженный волокнистый полимер белого цвета тщательно гО отмывают водой от солянокислого триэтиламина и сушат при 90 - 100 С в вакууме. Выход полимера 1,43 г ( 100%). Он не плавит- сЯ, т) приг. - 2,2 1 в тетРагидРофУРанс), мол.вес. 23000 (светорассеяние в тетрагидрофура не), При нагревании в инертной атмосфере соскоростью 5 С/лтин этот полимер практически не теряет в весе до 1000 С. На воздухе начинает окисляться при 230 С.Найдено, %: С 50 43, 5019; Н 563, 5 54;20 В 27,08; 27,13; К 6,93, 6,83.С 10 Н 2002 Х 2 ВтоВычислено, %: С 50,40; Н 5,29; В 28,39;М 7,36.П р и м е р 2 К перемешиваемому в токе 25 инертного газа раствору 0,64 г диаминодифенилового эфира в 25,цл тетрагидрофурана и 40 С прибавляют 1,1 .ил триэтиламина и 0,86 г дихлорангпдрида неокарборандикарбоновой кислоты. Реакционную массу перемеши вают при данной температуре в течение 1 час254074 Предмет изобретения Составитель Л. А, Платонова Редактор Л. К. Ушакова Техред 3, Н, Тараненко Корректор А. С, КолабинЗаказ 459/12 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 и выливают в воду. Дальнейшую очистку проводят, как в примере 1. Выход полимера 1,27 г (100 з/о), он не плавитсЯ, т 1,р. 1,34 (в тетрагидрофуране),П р и м е р 3. К перемешиваемому в токе инертного газа раствору 0,26 г п-фенилендиамина в 25 ил тетрагидрофурана при комнат ной температуре прибавляют 1,1 мл триэтиламина и 0,66 г дпхлорангидрида неокарборандикарбоновой кислоты, Дальнейшую очистку ведут, как в примере 2, Выход полимера 0,75 г (100/о), он не плавится, яарие, 0,68 (в тетрагидрофуране).П р и м е р 4. Из 0,43 г гексаметилендиамина и 1,0 г дихлорангидрида неокарборандикарбоновой кислоты в условиях, описанных в при.мере 2, получают 0,6 г полимера (выход 52%) с т. размягч 110 - 190 С, тр, 0,24 (в тетрагидрофуране).5 Способ получения борсодержащих полиамидов путем поликонденсации алифатических и 10 ароматических диаминов и дихлорангидридовдикарбоновых кислот, отличающийся тем, что, с целью расширения ассортимента термостойких полимеров, в качестве дихлорангидрида дикарбоновой кислоты применяют дихлоран гидрид неокарборандикарбоновой кислоты.
СмотретьЗаявка
1260747
В. Коршак, Н. И. Бекасова, Л. Г. Комарова ТЕлй, Институт элементоорганических соединений СССР
МПК / Метки
МПК: C08G 69/42
Метки: борсодержащих, полиамидов
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-254074-sposob-polucheniya-borsoderzhashhikh-poliamidov.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения борсодержащих полиамидов</a>
Способ определения энтальпии газа при высокой температуре
Номер патента: 239609
Опубликовано: 01.01.1969
МПК: G01K 17/08
Метки: высокой, газа, температуре, энтальпии
...энтальпии из 6 ссчитывают(ж - .),Такич образоч ги газа измерение ределении энтальов газа и жидкости иасх Изобретение отннпя теплофизнческимеющих температы ся ч гр адусов.Для определениякой температуре изют температуру охлиз калориметра, тедителя на входе и вриметра, расходовмуле хоженного способа явот температуру газа и 25 очном сечении калоринтальпия газа на входе в калори239609 отбора газа и его охлаждения, измерения температуры охлажденного газа на выходе из калориметра, температур жидкости-охладителя на входе и в начальном сечении калори метра, отличающийся тем, что, с целью повышения точности и уменьшения инерционности, измеряют температуру, газа и жидкости в промежуточном сечении калориметра и по формуле10" - энтальпия...
Терефталоил-ди-n-оксибензойная кислота или ее дихлорангидрид в качестве мономеров для синтеза термотропных жидкокристаллических полимеров
Номер патента: 792834
Опубликовано: 30.03.1982
Авторы: Билибин, Савинова, Скороходов, Шепелевский
МПК: C07C 69/82, C07C 69/84, C09K 19/38
Метки: дихлорангидрид, жидкокристаллических, качестве, кислота, мономеров, полимеров, синтеза, терефталоил-ди-n-оксибензойная, термотропных
...гликолей характеризуются повышенной термостабильностью что позволяет вести их переФо работку при температурах до 300 С без деструкции. Полимеры выдерживают кратковременное нагревание до 360 С. Эти полимеры обладают высокой гидролитической стабильностью: их вязкость в растворе трифторуксусной кислоты не меняется в течение 24 ч. Полимеры растворимы в ограниченном числе растворителей, в частности в трифторуксусной кислоте.Получаемые полимеры являются тер-мотропными жидкокристаллическими полимерами, т.е. полимерами, обладающими жидкокристаллической структурой в расплавах при таких температурах, когда йолимеры на основе известного мономера подвергаются термодеструкции.Термотропные жидкие кристаллы имеют, как минимум, две температуры...
Н-ундециловый эфир 2, 7-динитро-9-дицианметиленфлуорен-4 карбоновой кислоты в качестве сенсибилизатора фотопроводимости карбазолсодержащих полимеров и н ундециловый эфир 2, 7-динитрофлуоренон-4-карбоновой кисло
Номер патента: 1441718
Опубликовано: 27.02.1995
Авторы: Гребенюк, Костенко, Мысык, Перельман, Перепичка, Соколов
МПК: C07C 205/43, G03G 5/09
Метки: 7-динитро-9-дицианметиленфлуорен-4, 7-динитрофлуоренон-4-карбоновой, карбазолсодержащих, карбоновой, качестве, кисло, кислоты, н-ундециловый, полимеров, сенсибилизатора, ундециловый, фотопроводимости, эфир
Н-УНДЕЦИЛОВЫЙ ЭФИР 2,7-ДИНИТРО-9-ДИЦИАНМЕТИЛЕНФЛУОРЕН-4-КАРБОНОВОЙ КИСЛОТЫ В КАЧЕСТВЕ СЕНСИБИЛИЗАТОРА ФОТОПРОВОДИМОСТИ КАРБАЗОЛСОДЕРЖАЩИХ ПОЛИМЕРОВ И Н-УНДЕЦИЛОВЫЙ ЭФИР 2,7-ДИНИТРОФЛУОРЕНОН-4-КАРБОНОВОЙ КИСЛОТЫ В КАЧЕСТВЕ ПРОМЕЖУТОЧНОГО СОЕДИНЕНИЯ В ЕГО СИНТЕЗЕ.1. н-Ундециловый эфир 2,7-динитро-9-дицианметиленфлуорен-4-карбоновой кислоты формулыв качестве сенсибилизатора фотопроводимости карбазолсодержащих полимеров.2. н-Ундециловый эфир 2,7-динитрофлуоренон-4-карбоновой кислоты формулы:в качестве промежуточного соединения в синтезе н-ундецилового эфира...
235300
Номер патента: 235300
Опубликовано: 01.01.1969
МПК: C08G 63/19, C08G 63/698
Метки: 235300
...(скорость нагрева 6 С/мин) полимер начинает деструктироваться при температуре свыше 400 С, при 900 С потери в весе составляют около 22%.П р и м е р 4. Реакцию проводят так же, как в примере 1 за исключением того, что вместо фенолфталеина берут 0,261 г (0,0023 моль) гидрохинона. Получают с выходом 80 О/о от теоретического белый порошкообразный продукт с приведенной вязкостью 0,50/о-ного раствора в тетрахлорэтане при 25 С 0,2 - 0,3 дл/г и с т. размяг. полимера в капилляре 350 - 360 С.Полученный борсодержащий полиарилат растворим в хлорированных углеводородах (кроме четыреххлористого углерода), тетрагидрофуране, циклогексаноне и др. Поливом яз раствора полимера получают прочные бесцветные пленки, По данным термогравиметрии на воздухе...
Способ измерения концентрации полимеров в электропроводящих растворах
Номер патента: 411362
Опубликовано: 15.01.1974
Авторы: Арбузов, Багаев, Васильев, Накрохин
МПК: G01N 27/02
Метки: концентрации, полимеров, растворах, электропроводящих
...(4) следующимобразом:6: - =. К.г,1(5)Ягде К == сопз 1 Об Из выражения (5) видно, что электропроводность линейно связана с толщиной слоя раствора полимера, протекающего между электродами. Это означает, что скорость изменения электропроводности будет зависеть только от вязкости (или от концентрации) стекающего раствора полимера, поскольку скорость изменения толщины стекающей пленки раствора полимера пропорциональна вязкости (или концентрации) раствора.Из этого следует, что для определения концентрации раствора стекающего между электродами нужно знать зависимость скорости изменения электропроводности от концентрации раствора полимера, протекающего между электродами, и скорость изменения электропроводности для раствора полимера неизвестной...
Предыдущий патент: Способ крепления резин на основе ненасыщенных каучуков к корду
Следующий патент: Способ получения полииминоэфиров
Случайный патент: Устройство для измерения поперечных колебанийленты
