Способ получения модифицированных синтетических полимеров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

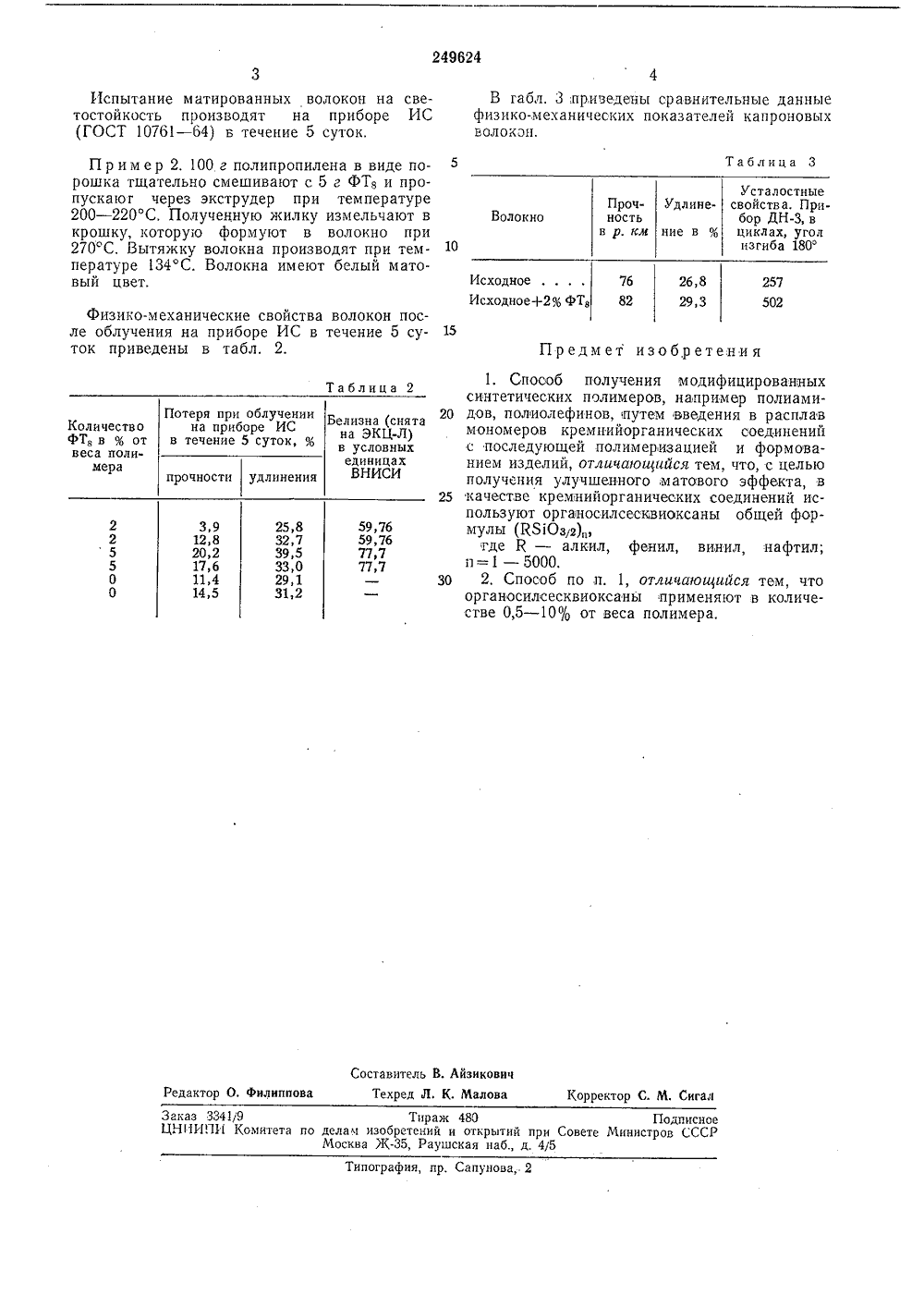

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ л, 39 с,1 Заявлен 11.1967 (Ма 1205407/23 присоединением заявки Мо 1 К С 08 д ПриоритетОпубликовано Комитет ло лелем зобретениз и отнрытиЯ ори Совете Министров СССР.Заявитель ОСОБ ПОЛУЧЕНИЯ МОДИФИЦИРОВАННЫХ СИНТЕТИЧЕСКИХ ПОЛИМЕРОВ 250 Сбя пролее, рнится5 оке а8 час,Из получматированнсвойства колетовым св реакц зрачн асплав более зота онная смес й расплав. приобрета вязким. По рп темпера ь представляет нз се Достигая 250 С и да ет матовость и стано лимеризацию ведут в туре 250 С в течение Таблица 1 зменение в исходног Белизна в условных единицахВНИСИ Количество фТ в%отвеса поли- капроамида очност пиен- 0,9 -;6,8 - 2,0 +1,1 +7,3 +7,1 +16,0 +17,6 2 О 050,5 2,0 2,0 4,0 4,0,0 5,0 5,0 1,64г 10, (промышленньиобразец) 0 81,Разрушил Зависимое от авт. свидетельства Ме Дата опубликования описания 4.1.197 Известен способ получения модифицированных синтетических полимеров, например пол иамидов, полиэлефинов, введением в расплав мономеров кремнийорганических соединений с последующей полимеризацией и формованием изделий.С целью получения улучшенного матового зффекта как на полимере, так и на сформованном из него изделии, по предложенному способу в качестве кремнийорганических соединений используют органосилсесквиоксаны общей формулы (КЯ 1032)где К - алкил, фенил, винил, нафтил; и = 1 - 5000.Предпочтительнее применять органосилсесквиоксаны в количестве 0,5 - 10 а/с от веса полимера.П р и м е р 1, В пробирку из термостойкого стекла емкостью 15 лл с боковым отводом помещают тщательно растертую смесь из 10 г капролактама, 0,5 г Е-аминокапроновой кислоты и 0,2 г (27 о) ФТ, - октафенилсилсесквиоксана. Затем в реакционную смесь, вводят 0,1 г дистиллированной воды, В пробирку подают азот и помещают ее в дюралевый блок, который постепенно нагревают до температуры полимеризации капролактама, С ростом температуры капролактам плавится, а ФТ, оседает на дно пробирки, При 235 С ФТз растворяется в расплаве капролактама, и до нного поликапроамида. формуют е волокно, физико-механические орого после облучения ультрафиотом приведены в табл. 1,249624 Таблица 3 П р и м е р 2. 100 г полипропилена в виде порошка тщательно смешивают с 5 г ФТ, и пропускаюг через экструдер при температуре 200 - 220 С. Полученную жилку измельчают в крошку, которую формуют в волокно при 270 С, Вытяжку волокна производят при тем пературе 134 С. Волокна имеют белый матовый цвет. Усталостныесвойства, Прибор ДН, вциклах, уголизгиба 180 Прочность в р.км Удлинение в % Волокно ИсходноеИсходное+2% ФТв 76 82 26,8 29,3 257 502 Физико-механические свойства волокон после облучения на приборе ИС в течение 5 су ток приведены в табл. 2. Предмет изобр етени я 1. Способ получения модифицированныхсинтетических полимеров, например полиами 20 дов, полиолефинов, путем введения в расплавмономеров кремнийорганических соединенийс последующей полимеризацией и формованием изделий, отличающийся тем, что, с цельюполучения улучшенного, матового эффекта, в25 качестве кремнийорганических соединений используют органосилсесквиоксаны общей формулы (Я 3103,2),где К - алкил, фенил, винил, нафтил;и =1 - 5000,30 2, Способ по п. 1, отличающийся тем, чтоорганосилсесквиоксаны применяют в количестве 0,5 - 10 от веса полимера,Таблица 2 Потеря при облучении на приборе ИС в течение 5 суток, %Количество ФТ,в % от веса поли- мера прочности удлинения 59,7659,7677,777,7 2 25 5 0 0 3,9 12,8 20,2 17,6 11,4 14,5 25,8 32,7 39,5 33,0 291 31,2 Составитель В. Айзикович Редактор О. Филиппова Техред Л. К. Малова Корректор С. М, СигалЗаказ 3341/9 Тираж 480 ПодписноеЦН 1 ИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж, Раушская наб., д. 45 Типография, пр, Сапунова, 2 Испытание матированных волокон на светостой кость производят на приборе ИС (ГОСТ 10761 - 54) в течение 5 суток. В табл. З,приведены сравнительные данныефизико-,механических показателей капроновыхволокон.
СмотретьЗаявка
1205407
Г. А. Кураков, Л. Н. Смирнов, Т. Н. Готье, В. М. Харитонов, Г. Н. Антипина, Л. А. Каминска Е. В. Меркурьева, А. А. Дубынин
МПК / Метки
МПК: C08F 10/00, C08F 110/06, C08F 2/06, C08G 69/00, C08G 69/16, C08K 5/5419
Метки: модифицированных, полимеров, синтетических
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-249624-sposob-polucheniya-modificirovannykh-sinteticheskikh-polimerov.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения модифицированных синтетических полимеров</a>
Модифицированное эпоксидиановое соединение для изготовления теплостойких полимеров
Номер патента: 876661
Опубликовано: 30.10.1981
Авторы: Гулиев, Мустафаева, Сулейманова
МПК: C08G 59/04
Метки: модифицированное, полимеров, соединение, теплостойких, эпоксидиановое
...на основе 1-винил-метил"карбоксициклопропана (1). 40Выход 12,55 г, 92,04 от теории,Характеристика полученной смолы:МВ = 532;Элементный анализ;Найдено С 71,86;Н 7,97; 0 20,16, 45Вычислено:С 71,26; Н 7,28;О 21,46Эпоксидное число 18,5. В ИК-спектре имеются полосы поглощения С=С, Ф и циклопропановое кольцо 1755 см, 1685 см ", 915 см , 850 см , 1262 см- и 1035 см соответственно.П .р и м е р 3. Смолу получают по"примеру 1 на основе хлоргидрид .1-изопропенил-карбоксициклопропана (1).Выход смолы 13,16 г, 96,5 от теории.Характеристика полученной смолы:МВ 532Элементный состав:Найдено: С 71-86; Н 7,98; 0 20,16Вычислено: С 71-26; Н 7,28;0 21, 46Эпоксидное число 18.В ИК-спектре имеются полосы поглощения С = С, и циклопропановое кольцо 1735 см-, 1635...
Органодисперсный состав для покрытия
Номер патента: 558034
Опубликовано: 15.05.1977
Авторы: Бойко, Бочарова, Есина, Коротков, Николаев, Новожилова, Охрименко, Тризно
МПК: C09D 3/76
Метки: органодисперсный, покрытия, состав
...промышленности для 5 10 15 20 25 33 35 40 45 53 55 оо 65 получения цветных красок, по они должны быть химически инертными по отношению к компонспам предлагаемого состава, например окись хрома, двуокись титана в смеси с хроматическими пигментами илп краситслями.В качестве разбавптелей, составляющих дисперсионную среду совместно с пластификаторами, в которой диспергируются перечисленные выше компоненты, применяются смеси ароматических и алифатических углеводородов, одноатомных алифатических спиртов и спиртоэфиров.П р и м е р ы. В аппарат для диспергирования сначала загружают жидкие компоненты, затем полимер и пигменты. С целью снижения тиксотропности лакокрасочного состава и для более равномерного распределения в нем модификаторов...
Способ получения 1, 3-двузамещенных (2-тио)-мочевин
Номер патента: 936810
Опубликовано: 15.06.1982
Автор: Жан
МПК: C07D 225/02
Метки: 2-тио)-мочевин, 3-двузамещенных
...Я 9,8. теста активного "обгона" (Й еч 1 йеаеийНайдено, 1,: С 55,5; Н 8,1; И 17,1 З 0 асН), проводимого в лабораторияхЯ 9,5. и используемого для этого случая,в, 1,3-бис (5-и-ХлоРФенил-оксо- заключается в следующем. Наблюдают-пиперидино)метился-тиомочевина (со- реакцию возвращения лапы крысы, подединение 24). Т. пл. 212-213 С, вергнутой возрастающему и квантованАнализ для С 2 Н 2 ВС 1 рИ 405ному давлению. Давление, при которомо,35Рассчитано, 4: С 57,8; Н 5,4реакция проявляется, называется "поМ 10,8; С 8 13,7; Б 62. рогом реакции" и выражается числомНайдено, : С 57,8 Н 55; И 107 единиц на градуированной шкале в санС 6 14,0; 5 6,0. , тиметрах используемого прибора (Анальг. 1,3-бис 7(3-Н-Бутил-оксо-пир- гезиметр фирмы ЙО-Ваз 11 е Милан)...
Способ получения меркурированных фосфонатов
Номер патента: 468923
Опубликовано: 30.04.1975
Авторы: Казанкова, Луценко, Сатина
МПК: C07F 9/40
Метки: меркурированных, фосфонатов
...газа, желательно в среде инертного органического растворителя, например в среде абсолютного тетрагидрофураиа (ТГФ).5 Целевые продукты выделяют известными приемами.Строение синтезированных веществ, которые представляют собой неперегоняющиеся, иекристаллизующиеся масла, однозначно до казано элементным анализом, ИК- иПМР-спектрами.П р и м е р. Все операции проводят в токесухого аргона.При взаимодействии 1,4 г (0,02 моль) это ксиацетилена с 9,6 г (0,02 моль) комплексатриизопропилфосфита с сулемой в 10 мл абсолютного ТГФ количественно образуется сс-этокси-р-хлормеркурвинилдиизопропилфосфонат.Найдено, %: Н 3,98; С 26,01.Вычислено, %: Н 4,28; С 25,98.В ИК-спектре содержится полоса поглощения в области 1600 см , соответствующая валентным...
Устройство для протягивания линя подо льдом
Номер патента: 578706
Опубликовано: 07.07.1984
Авторы: Николаев, Сазонов, Слюсарев
МПК: B63B 21/56
Метки: линя, льдом, подо, протягивания
...относится к подводной технике, а именно к устройствам для протягивания линя подо льдом.Известно устройство для протягивания линя подо льдом в виде самодвижущегося поплавка (корпуса) в форме торпеды, имеющего вертикальные и горизонтальные рули, действующие при посредстве тяг, в корпусе которого размещен электромотор гребного винта и приборы управления и наведения (обнаружения), связанные с источником питания кабелем 1 3.Недостатком указанного устройства является ненадежность в работе, так как подвижные горизонтальные и вертикапьные рули с соответствующими тягами подвержены обмерзанию и потере подвижности. Целью изобретения является обеспечение направленного движения подводного снаряда (прогона) в условиях течения, торосов и...
Предыдущий патент: Способ получения полиамидовпр плтг: ггнор1 ихлиесаай библиотека
Следующий патент: Способ получения полиимидов
Случайный патент: Датчик угла наклона
