Способ компенсации люфта исполнительногоустройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

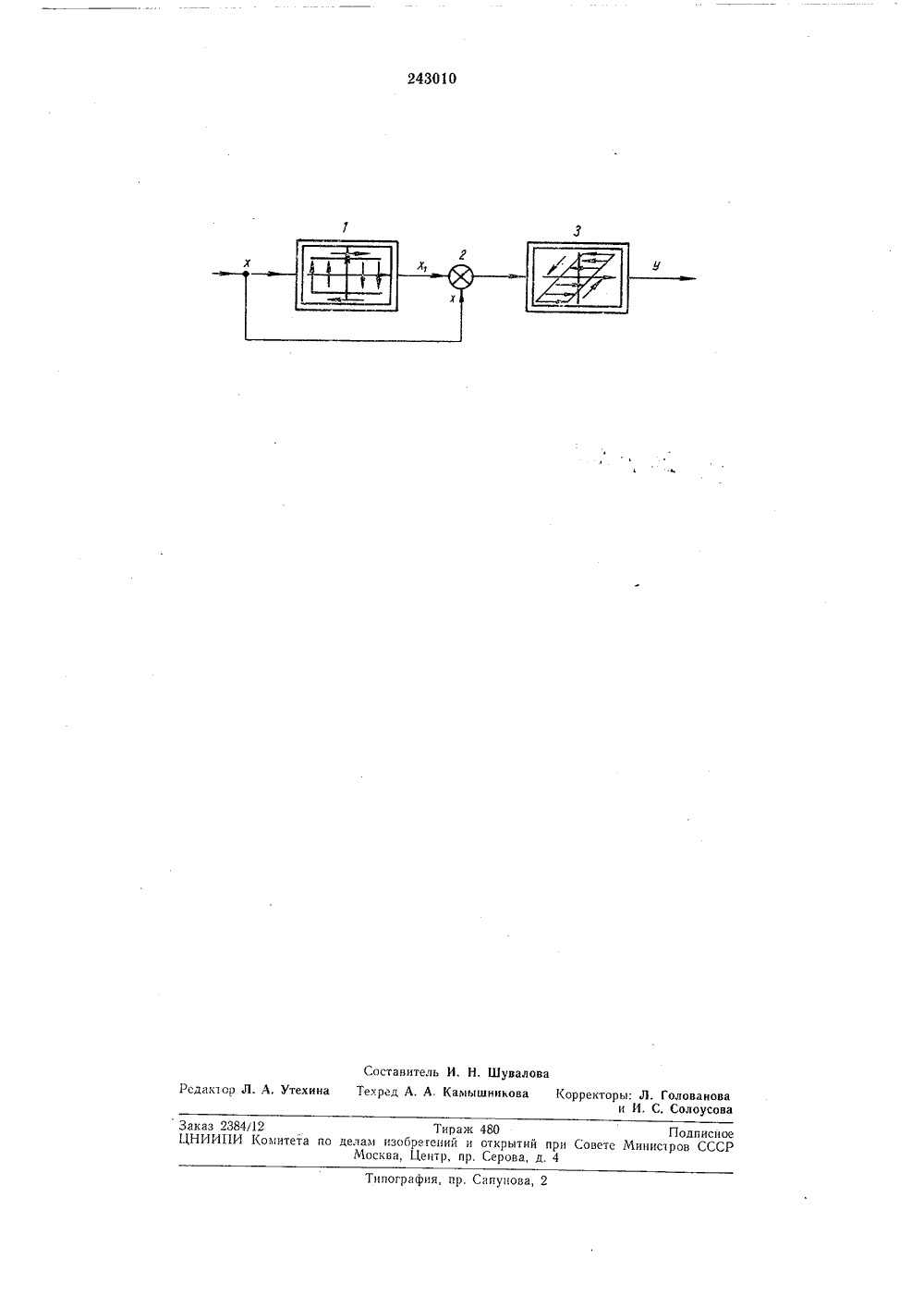

СПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ 24381 О Союа Советскйк Социалистическик Республик(088,8) оритет митет по деламетений и открытийСовете МинистровСССР иасб Опубликовано 05.т/.1969. БюллетеньДата опубликования описания 23.1 Х.196 Лвт етушил и В. С. Плутес А бретения Заявител сковскии энергетическии инсти ПЕНСАЦИИ ЛЮФТА ИСПОЛНИТЕЛЬНОГО УСТРОЙСТВА ПОСОБ Изобретение относится к способу компенсации нелинейности типа люфт (сухое трение), свойственной механическим устройствам, пневматическим и гидравлическим исполнительным элементам, и может найти применение в системах регулирования химическими, энергетическими и другими объектами.Известным способом компенсации нелинейности типа люфт (сухое трение) является вибрационная линеаризация, заключающаяся в том, что входной сигнал, поступающий на линеаризуемую нелинейность, преобразуют путем добавления к нему высокочастотного периодического сигнала,Однако при таком способе исполнительные элементы находятся в непрерывном движении и вследствие этого быстрее изнашиваются.По предложенному способу оценивают знак производной сигнала управления, формируют из сигнала управления вне зависимости от его величины ступенчатый сигнал коррекции, амплитуда которого постоянна и равна половине зоны люфта, а полярность совпадает с полярностью производной сигнала управления, и смещают сигнал управления на входе исполнительного устройства на величину сигнала коррекции.Это позволяет упростить процесс компенсации и исключить колебательные движения исполнительного устройства. Схема, иллюстрирующая предложенный способ, приведена на чертеже, где обозначено: корректирующее нелинейное звено 1, суммирующий узел 2 и нелинейность типа люфт 3.Сигнал х преобразуется нелинейным звеном 1 в сигнал х который постоянен по величине и имеет знак, зависящий от производной х по времени. При сх/й)0 он положителен, а при дх/Ж(0 он отрицателен. Сумма сигналов х, и х подается на нелинейность типа люфт. При соответствующем выборе параметров системы сигнал у на выходе нелинейности типа люфт равен входному сигналу х,Предмет изобретения Способ компенсации люфта исполнительного устройства, отличагоигийся тем, что, с целью упрощения процесса компенсации и О исключения колебательных движений исполнительного устройства, оценивают знак производной сигнала управления, формируют из сигнала управления вне зависимости от его величины ступенчатый сигнал коррекции, ам плитуда которого постоянна и равна половине зоны люфта, а полярность совпадает с полярностью произъодной сигнала управления, и смещают сигнал управления на входе исполнительного устройства на величину сигна- О ла коррекции.Составитель Н. Н. Шувалова Редактор Л, А, Утехина Техред А, А. Камышникова Корректоры: Л. Голованова и И. С. Солоусова Заказ 2384/12 Тираж 480 ПодписйоеЦНИИПИ Комитета по делам изобрегений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4Типография, пр. Сапунова, 2
СмотретьЗаявка
1226385
А. В. Нетушил, В. С. Плутес Московский энергетический институт
МПК / Метки
МПК: G05B 5/00
Метки: исполнительногоустройства, компенсации, люфта
Опубликовано: 01.01.1969
Код ссылки
<a href="https://patents.su/2-243010-sposob-kompensacii-lyufta-ispolnitelnogoustrojjstva.html" target="_blank" rel="follow" title="База патентов СССР">Способ компенсации люфта исполнительногоустройства</a>
