Способ модификации полимерных материалов

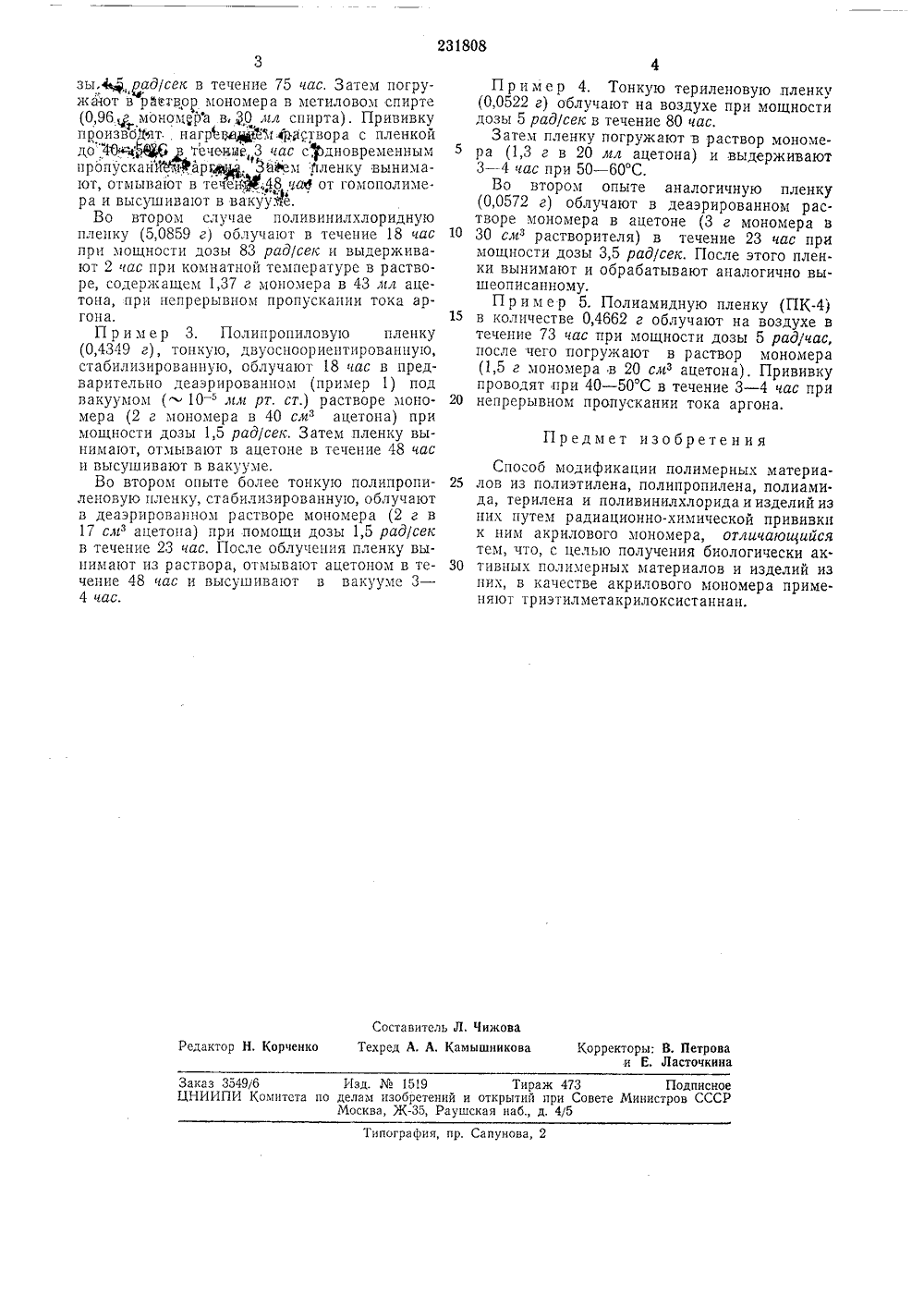

3808 ОП И САН И ИЗОБРЕТЕН И Союв Советснкх Социалистических Республик,т ц ф ВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельствЗаявлено 22.Ч,1967 ( 1156188/с присоединением заявкиС 081 27/ОС 08 д 53)0 5) риоритетпубликовано 28,Х.1971. Бюллетеньата опубликования описания 21.Х 11.197 Комитет по делам асбретений н открытий при Совете министров СССР674.74-9:674.675(088.8) Авторыизобрете Воронков, Д, А, Кочкин, В, И, СпициИ, В, Казамановаизической химии АН СССР анов, Н, Институ аявите ПОСОБ М КАЦИИ ПОЛИМЕРНЫХ МАТЕРИ Во всех случаях аэрированных раст После прививки тывают растворите полимера и высуш стоянного веса. Пр по формулеимер- тичестх мотрила,привяворах.пленкичями диваютцент п роизв в де вынимают, обрабаля удаления гомсв вакууме до порививки вычисляют гичес- полиы раам из(Р - Рф) 100 ичес тана триэтилметакпленок в вид, не отмываеями,имичеономепиленида п рилоксистаннан) е связанного с мого органичесАнтисепвходит вними сопкими расРадиацорганичесэтилена,и поливими: тик (составолимеравор ителионно-хкого мполипронилхлор рививку олово ленки из поли- амида, терилена двумя методаскую п ра на п а, поли роводят путем не на источни в раствор теле; путем пр на воздухе в растворе ратуре.Известны способы модификации пол ных материалов путем радиационно-хи кой прививки к ним различных акриловь номеров: метилметакрилата, акрилони метакриловой кислоты и др,Цель изобретения - получение биоло ки активных, в частности, грибостойких мерных пленок. Это достигается путе диационно-химической прививки к пленк полиэтилена, полипропилена, полиамид рилена и поливинилхлорида оловоорга кого мономера триэтилметакрилоксистан осредственного облучения пленок е у-излучения (Собо), погруженных тономера в подходящем раствориедварительного облучения пленок с последующим выдерживанием их мономера при повышенной темпегде Р - вес привитой пленки, Ро - вес исходной пленки. Удовлетворительная фунгицидность достигается при 0,2 - 0,5 оо прививке.Пример 1. Полиэтиленовую пленку, тол.15 щиной 60 лтк и весом 0,1636 г, изготовленнутоиз полиэтилена высокого давления нестабили.зированного, погружают в 15%-ный раствор мономера в ацетоне. После этого систему деаэрируют трехкратным перемораживанием в 20 вакууме при 10 лтлт рт. ст. или пропусканииаргона. Ампулу облучают при мощности дозы 4 рад/сек в течение 2 час. Затем ампулу разбивают, пленку вынимают и отмывают ацетоном от избытка мономера до постоянного ве са. Вес пленки определяют после высушивания в вакууме в течение 2 - 3 час. Процент прививки равен 3.П р и м е р 2. Поливинилхлоридную лленкувесом 5,6909 г промывают метиловым спир том и облучают на воздухе при мощности до231808 Предмет изобретения Составитель Л, Чижова Техред А. А. КамышниковаКорректоры: В, Петроваи Е. Ласточкина Редактор Н. Корченко Заказ 3549/б Изд. Мз 1519 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 зы,41,ад/сек в течение 75 час, Затем погружают в рйатвор мономера в метиловом спирте (0,96 лг мономера врО мл спирта). Прививку ПРзОИЗВОднт. НаГРЬВаЩфЪ 1 МРрдтВОРа С ПЛЕНКОЙ до "4 бйЩб,в 1 ечеиые, 3 час фдновременным пропусканЪЙщФарауу, ЭЬФем:йленку вынимают, отмывают в течеНф 48, чаВ от гомополиме. ра и высушивают в вакууме,Во втором случае поливинилхлоридную пленку (5,0859 г) облучают в течение 18 час при мощности дозы 83 рад/сек и выдерживают 2 час при комнатной температуре в растворе, содержащем 1,37 г мономера в 43 л 1 л ацетона, при непрерывном пропускании тока аргона.П р и м ер 3. Полипропиловую пленку (0,4349 г), тонкую, двуосноориентированную, стабилизированную, облучают 18 час в предварительно деаэрированном (пример 1) под вакуумом (10 -мм рт. ст.) растворе моно- мера (2 г мономера в 40 см ацетона) при мощности дозы 1,5 рад/сек. Затем пленку вынимают, отмывают в ацетоне в течение 48 час и высушивают в вакууме.Во втором опыте более тонку 1 о полипропиленовую пленку, стабилизированную, облучают в деаэрированном растворе мономера (2 г в 17 слез ацетона) при помощи дозы 1,5 рад/сек в течение 23 час. После облучения пленку вынимают из раствора, отмывают ацетоном в течение 48 час и высушивают в вакууме 3 - 4 час. 4П р и мер 4. Тонкую териленовую пленку(0,0522 г) облучают на воздухе при мощности дозы 5 рад/сек в течение 80 час.Затем пленку погружают в раствор мономе ра (1,3 г в 20 мл ацетона) и выдерживают3 - 4 час при 50 - 60 С.Во втором опыте аналогичную пленку(0,0572 г) облучают в деаэрированном растворе мономера в ацетоне (3 г мономера в 10 30 см растворителя) в течение 23 час примощности дозы 3,5 рад/сек. После этого пленки вынимают и обрабатывают аналогично вышеописанному.П р и м е р 5. Полиамидную пленку (ПК) 15 в количестве 0,4662 г облучают на воздухе втечение 73 час при мощности дозы 5 радчас, после чего погружают в раствор мономера (1,5 г мономера в 20 см ацетона). Прививку проводят при 40 - 50 С в течение 3 - 4 час при 20 непрерывном пропускании тока аргона. Способ модификации полимерных материа лов из полиэтилена, полипропилена, полиами.да, терилена и поливинилхлорида и изделий из них путем радиационно-химической прививки к ним акрилового мономера, отличающийся тем, что, с целью получения биологически ак тивных полимерных материалов и изделий изних, в качестве акрилового мономера применяют триэтилметакрилоксистаннан,
