Триггер с эмиттерной связью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 231609
Авторы: Фурман, Харьковский
Текст

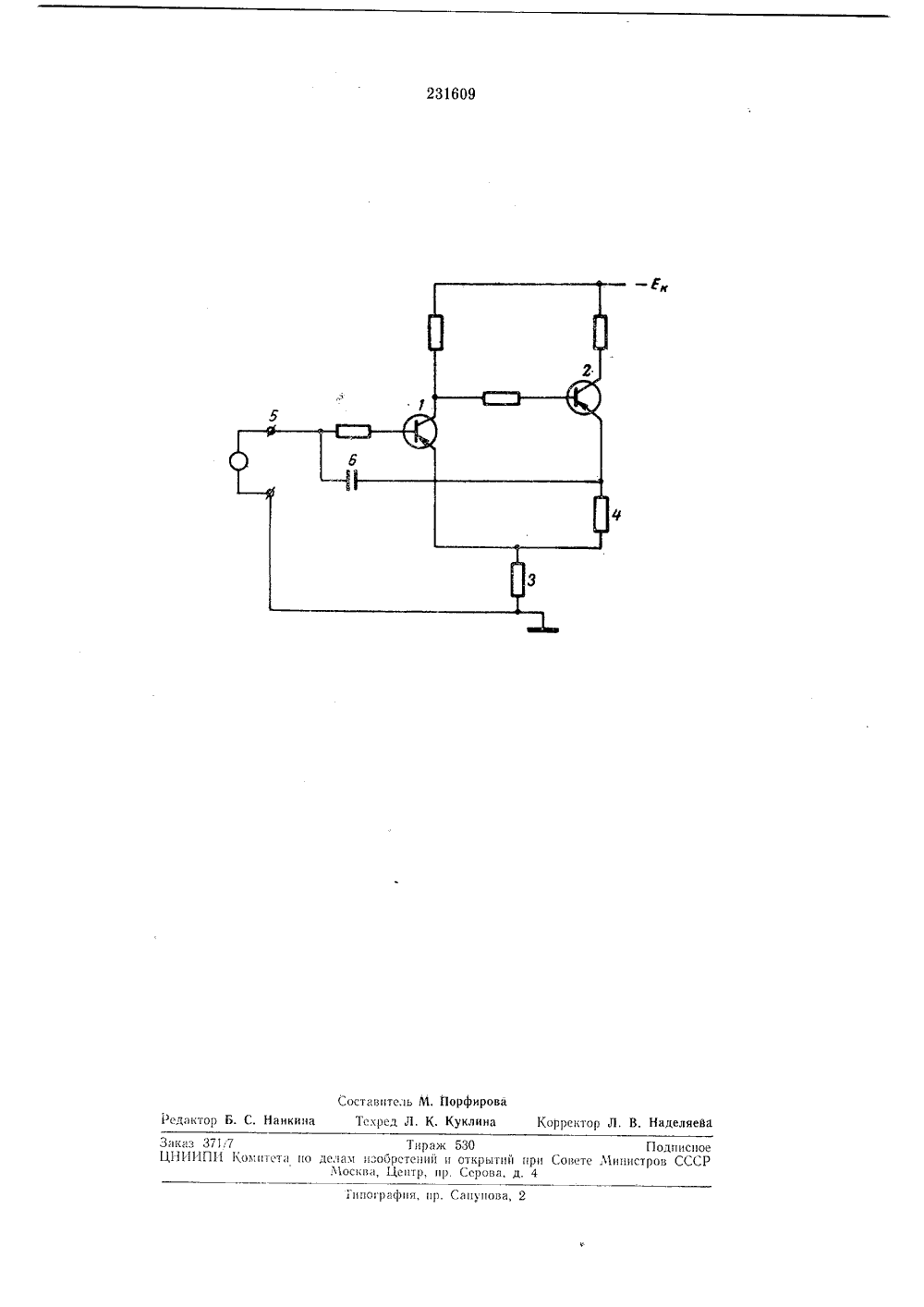

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 23 609 Союз Советских Социалистических Республик,ЧП Приоритет ОпубликованоДата опублико Комитет по деламзобоетеиий и открыт 4.3 (088,8.Х.1968. Бюллетень М 3 при Совете Министре СССР. А. Фурв Харьковский ордена Ленина политехнический институт им. В. И. Ленинаявител РИГГЕР С ЭМИТТЕРНОЙ СВЯЗЬЮ вующпи произала, создает нацепи эмпттера о напряжения елен таким обя как срабатыего в исходноекоэффициентения тем больения входного П редм етТриггер с эмпттерн15 зисторах, имеющихтивление и сопротпвлрого транзистора, вподан на базу первоииися тем, что, с це20 гулпрованпя гпстеркрутизны входного сключен черсз кондентранзистора. оп связью на двух транобщее эмпттерное сопроение в цепи эмиттера втокотором входной сигнал го транзистора, отличиолью автоматического реезпса в зависимости от гнала, вход триггера подсатор и эмиттеру второго Известен потенциальный триггер с эмиттер. ной связью с регулируемыми порогами срабатывания, имеющий общее сопротивление для эмиттерных цепей обоих транзисторов и отдельное сопротивление в цепи эмиттера второго каскада. В известном триггере коэффициент возврата, характеризующийся уровнями срабатывания и возврата схемы в исходное состояние, имеет постоянное значение.Предлагаемый триггер отличается от известных тем, что вход схемы соединен дифференцирующей емкостью с эмпттером второго каскада. Это позволяет получить переменный коэффициент возврата триггера в функции скорости изменения входного сигнала.Схема предлагаемого триггера изображена на чертеже.Триггер выполнен на двух транзисторах 1 и 2, имеющих общее эмиттерное сопротивление т и сопротивление 4 в цепи эмиттера второго транзистора. Вход 5 триггера подключен к эмиттеру транзистора 2 через конденсатор 6. При изменении напряжения входного сигнала емкостнои ток, соответст водной функции входного сигн выделенном сопротивлении 4 в второго каскада составляющу 5 смещения, знак которой опред разом, что прп этом ускоряетс ванне триггера, так и возврат состояние, т. е. увеличивается возврата. Степень этого увелич 0 шс, чем выше скорость измен сигнала. изобретенияСоставитель М. ПорфироваРсдактор Ь. С. Нанкица Тскред Л. К, Куклина Корректор Л, В. НаделяейаЗаказ 371:7 Тирак 530 ПодписноеЦИИИПИ Комитета по делам ивобрстсний и открытии прп Совете Министров СССРМосква, Центр, пр. Серова, д. 41 ппографпя, пр. Сапунова, 2
СмотретьЗаявка
1182928
Харьковский ордена Ленина политехнический институт В. И. Ленина, Б. А. Фурман
МПК / Метки
МПК: H03K 3/2893
Метки: связью, триггер, эмиттерной
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-231609-trigger-s-ehmitternojj-svyazyu.html" target="_blank" rel="follow" title="База патентов СССР">Триггер с эмиттерной связью</a>
