Приспособление для обнаружения дефектов в головках путевых рельсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 21205
Автор: Лебедев
Текст

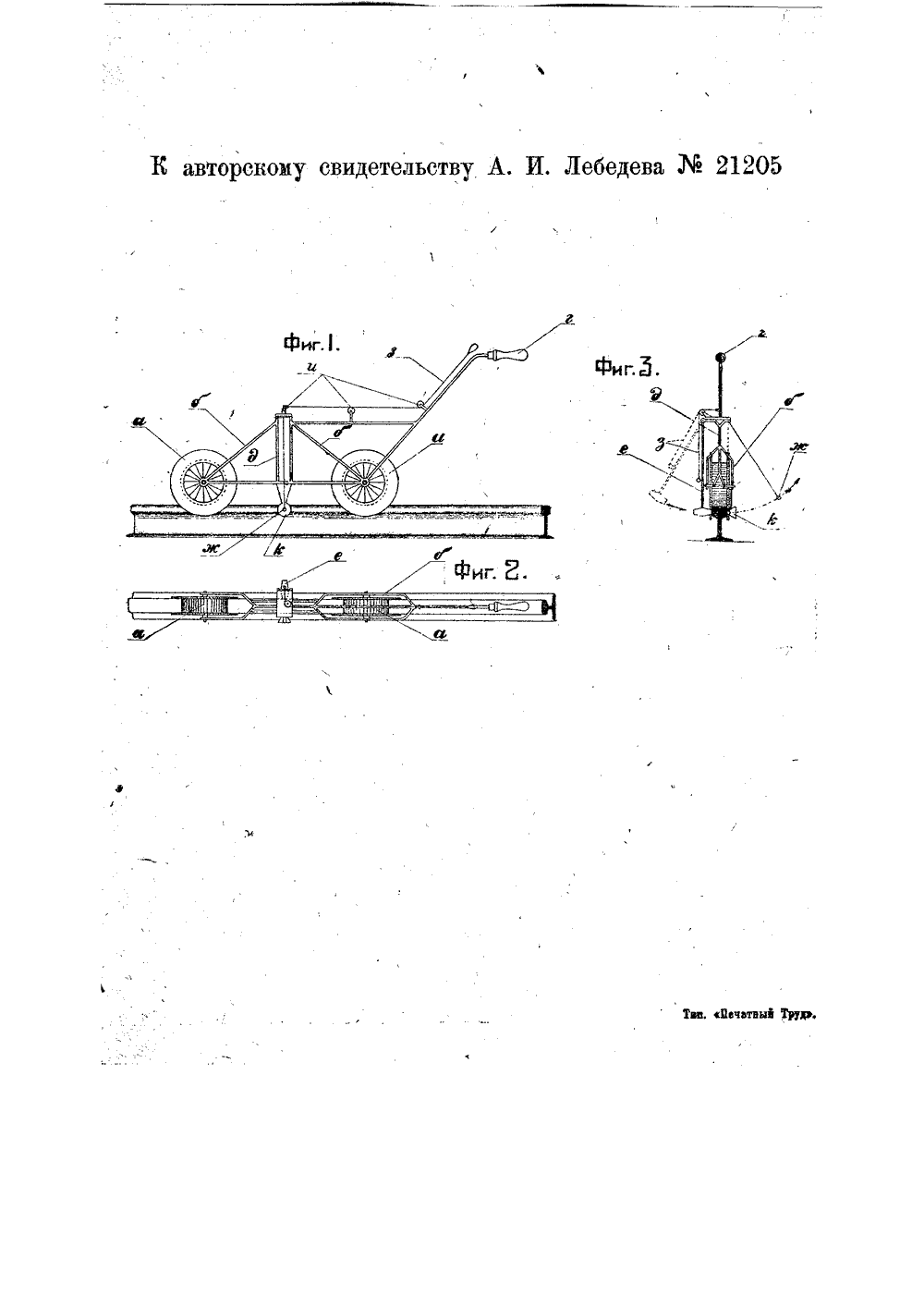

"Класс 19 а, 29 йвтооекое евидетельетво бретение. О АН риспособ онару тевых ния дефльсов. олов то А, И (заяв тельст Лебедева, за свид,б 287 а опубликовано енному 23 январ июля 1931 года избеж в спо по ре(фиг, шариПр ствие блока и 3); рик ж чине степе Приспособление для обнаружения дефектов в головках путевых рельсов, монтированные на раме с двухребордными колесами для перекатывания по исследуемому рельсу, характеризующее применением расположенных по разнь стороны рельса качающегося ударно молотка е и подвешенного на стальной нити металлического шарика ж, степень отскакивания которого от головки при ударе по ней молотка служит мерой дефективности рельса. ся 1 Е .( го п ления для и К авторскому свидетельст 1930 год О выдаче авторского свиПрименение тележек, передвигающихся по одному из путевых рельсов и служащих для перевозки инструментов и материалов, в настоящее время широко практикуется на заграничных железных дорогах, Предлагаемое изобретение имеет своей целью использование подобного, же рода тележки для передвижения особого приспособления для обнаружения дефектов в головках рельсов.Фиг. 1 изображает вид спереди приспособления; фиг. 2 в в его сверху и фиг, 3 - вид его сбоку,Приспособление это смонтировано на раме б (фиг. 1 и 2) с ручкой г, установленной на двух двухребордных колесах а (фиг, 1 и 2) и состоит из ударного молотка е, свободно вращающегося помощью шарнира на одной стороне вертикальной рамы д (фиг. 1 и 3) и металлического шарика ж, подвешенного на стальной тонкой проволоке с другой стороны рамы д. При передвижении по рельсу молоток е и шарик ж размещаются по разные стороны рельса и точки их соприкасания с рельсом лежат .на одной горизонтальной линии, Во ание раскачивания шарика ж койном состоянии при движении. льсу, " имеется полый конус к 2 и 3), в котором и помещается к ж.испособление приводится в дейпри помощи тяг з, соединенных ми и с черенком молотка е (фиг.1 при ударе молотка по рельсу шаотскакивает (фиг. 3) и по вели- отклонения шарика заключают о и дефективности рельса,редмет изобретения
