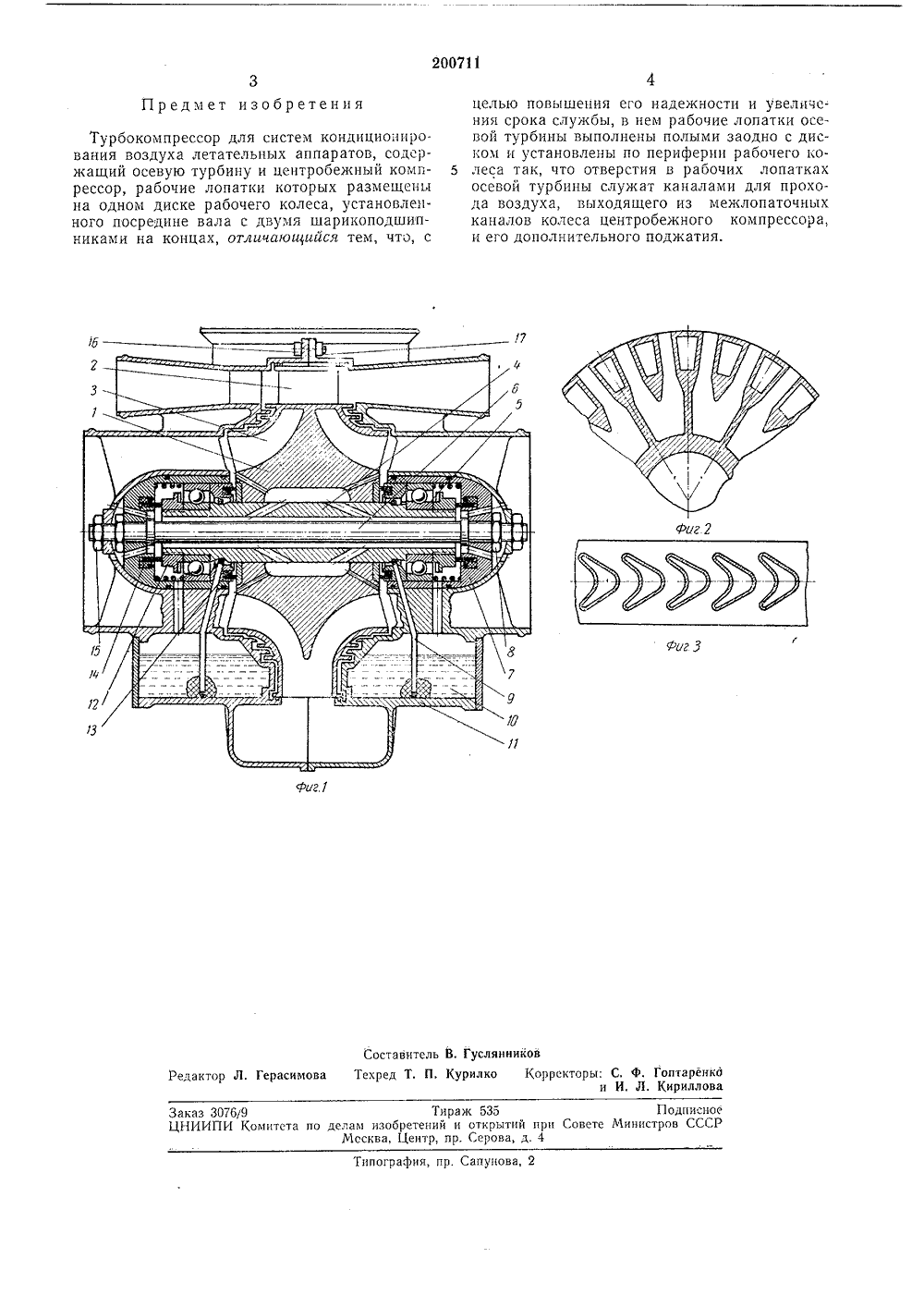

Турбокомпрессор для систем кондиционирования воздуха летателбнб1х аппаратов

Номер патента: 1693933

Опубликовано: 20.01.1995

Автор: Масной

МПК: F01D 5/30

Метки: колесо, паровой, рабочее, турбины

1. РАБОЧЕЕ КОЛЕСО ПАРОВОЙ ТУРБИНЫ, содержащее установленные с радиальным зазором относительно статора рабочие лопатки, комлевая часть которых сопряжена с промежуточным элементом, установленным на валу с натягом, выполненным из материала с модулем упругости меньшим, чем у материалов вала и рабочих лопаток, и снабженным расположенными в окружном направлении равномерно по меньшей мере тремя выступами, высота которых больше величины радиального зазора, а площадь их поверхности составляет 0,001 - 0,075 от общей площади поверхности, на которой они выполнены, отличающееся тем, что, с целью уменьшения объема ремонтно-восстановительных работ от аварий, связанных с отрывом рабочих лопаток цельнокованных и сварных роторов, колесо снабжено...

Номер патента: 1126025

Опубликовано: 10.04.1996

Авторы: Авербух, Акимов, Бакуменко, Горшков, Зырянов, Насыбуллина, Проскуряков

МПК: F01D 5/08, F01D 5/18

Метки: газовой, колесо, охлаждаемое, рабочее, турбины

ОХЛАЖДАЕМОЕ РАБОЧЕЕ КОЛЕСО ГАЗОВОЙ ТУРБИНЫ, содержащее диск с пазами, расположенными параллельно оси, размещенные в пазах хвостовики охлаждаемых лопаток и дефлектор, образующий с диском канал для прохода охлаждающей среды и снабженный кольцевыми гребнями и зацепом, контактирующим по цилиндрической поверхности с кольцевым выступом диска, отличающееся тем, что, с целью повышения эффективности охлаждения, дефлектор и диск снабжены соответственно вторым зацепом и вторым выступом, смещенными относительно первых в осевом и радиальном направлениях, причем в основаниях хвостовиков выполнены радиальные пазы с расположенным в них плоским разрезным кольцом, контактирующим с гребнем, а в последнем калиброванные отверстия.

Номер патента: 1059217

Опубликовано: 07.12.1983

Авторы: Виноградский, Давыдов, Кобулашвили, Ткаченко, Чавриков, Шмикт, Шмыкова, Шнитцер, Щербаков

МПК: F01C 11/00

Метки: колесо, рабочее, турбины, центростремительной

...полностью не устраняет вихреобразование в межлопаточных каналах и, следовательно, потери, связанные с отрывом пото- З 5 ка от поверхности лопаток, остаются, что снижает эффективность рабочего колеса.Цель изобретения - снижение гидравлических потерь путем уменьшения потерь, связанных со срывом потока от поверхности лопатки и от обратных токов газа в меж О лопаточных каналах.Указанная цель достигается тем, что в рабочем колесе центростремительной турбины, преимущественно микротурбодетандера, содержащем несущий диск с рабочими 45 лопатками на его меридианальной поверхности, образующими лопаточные каналы, на меридианальной поверхности несущего диска в зоне межлопаточных каналов выполнены открытые микроканалы постоянного по всей длине...

Номер патента: 1334817

Опубликовано: 27.06.2005

Авторы: Зыкунов, Слепцов, Страшелюк

МПК: F01D 11/08

Метки: двигателя, двухконтурного, зазоров, лопатками, между, рабочими, радиальных, статором, турбины, турбореактивного

Устройство для регулирования радиальных зазоров между статором и рабочими лопатками турбины двухконтурного турбореактивного двигателя, содержащее терморегулируемые элементы, обдуваемые воздухом наружного контура, закрепленные на них секционные вставки, расположенные над рабочими лопатками, магистрали подвода воздуха к терморегулируемым элементам и установленные на магистралях клапаны, каждый из которых имеет корпус и установленный в нем запорный орган, снабженный штоком и пружиной, отличающееся тем, что, с целью повышения точности регулирования на различных режимах работы двигателя, запорный орган каждого клапана снабжен отверстием для прохода воздуха, а шток - перегородкой, разделяющей...

Номер патента: 1506148

Опубликовано: 07.09.1989

Авторы: Гайдуков, Клыкова, Левтов, Мячин

МПК: F01D 5/02, F01D 5/22

Метки: колесо, малоразмерной, рабочее, турбины

...направлении. Внутренняя поверхность 5 канавок 4 плавно сопряжена с наружной поверхностью 3 бандажа 2, канавки 4 каждой пары расположены симметрично одна относительнодругой. Внутренние поверхности 5 канавок 4 могут быть выполнены любойформы. Боковые поверхности 6 канавок4 могут быть выполнены по винтовымобразующим. Рабочие лопатки 1 установлены в диске 7.При вращении рабочего колеса с це которой частотой вращения участкибандажа 2 без канавок 4 и с канавками 4 вследствие различия их массподвергаются действию различных центробежных сил. В результате в бандаже 2 устанавливаются различные равномерно чередующиеся по секторным участкам бандажа 2 напряжения упругих деформаций. При работяге на частоте вращения выше освобождающей, когда исчезают...
