Система предотвращения несанкционированного проезда автомашин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1799452
Автор: Фролов
Текст

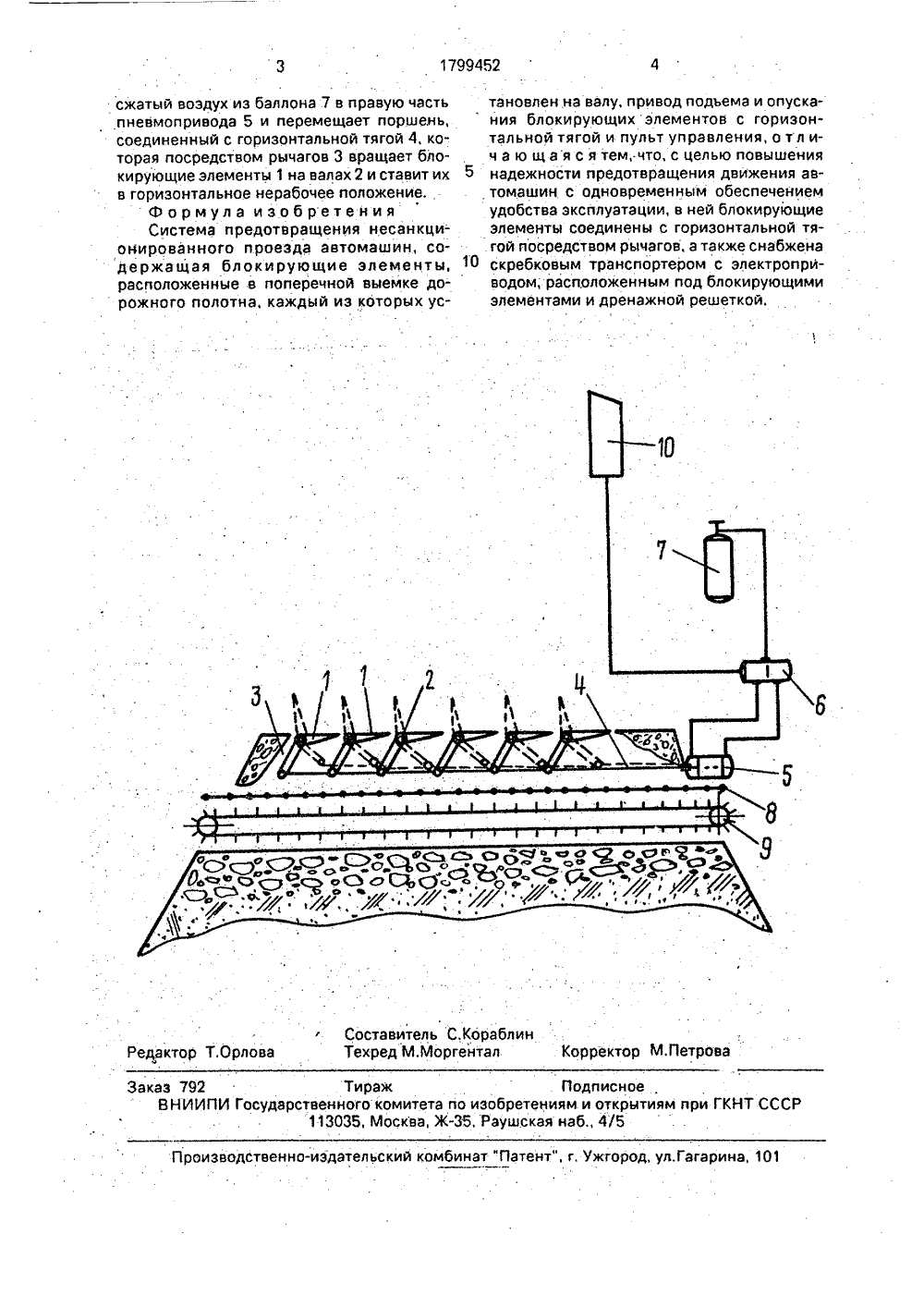

(9) Н 11/08, Е 01 Р 13/00 ГОСУДАРСТВЕННОЕ ПАТЕНТВЕДОМСТВО СССР.М 8электроагрегатное продинение атное произлектроагрдинение 4775261, 404-6, опубЩЕНИЯ НЕРОЕЗДА АВустройствамнированного тройствам рован ного я повышеия автомз- печением Изобретение от предотвращения н проезда машин, .Целью изобрет ние надежности пр шин с одновреме удобства эксплуатац осится к ус санкциони ения являетс едотвращен нным обесии,ПИСАНИЕ И(54) СИСТЕМА ПРЕДОТВРА САНКЦИОНИРОВАННОГО П ТОМАШ ИН(57) Изобретение относится предотвращения несанкци На чертеже представлено дорожное полотно, поперечное сечение.Система предотвращения несанкционированного проезда автомашин содержит блокирующие элементы 1. расположенные на валах 2, соединенные шарнирно посредством рычагов 3 с горизонтальной тягой 4 и расположенные в поперечной выемке дорожного полотна, пневмопривод 5, электропневмоклапан 6, к которому подводится сжатый воздух от баллона 7, дренажную решетку 8,. установленную над скребковым транспортером 9, и пульт управления 10. проезда автомашин. Целью изобретения является повышение надежности предотвращения движения автомашин с одновременным обеспечением удобства эксплуатации. Система содержит блокирующие элементы, расположенные в поперечной выемке дорожного полотна, каждый из которых установлен на валу и шарнирно соединен с горизонтальной тягой посредством рычага, привод подъема и опускания, выполненный в виде пневмопривода, электропневмоклапана, баллонов со сжатым воздухом и пульта управления, а также скребковый транспортер с электроприводом, .расположенный под блокирующими элементами и дренажной решеткой, 1 ил,Система предотвращения несанкционированного проезда автомашин работает следующим образом.При нажатии кнопки "Пуск" на пульте управления 10 электрический сигнал поступает в электропневмоклапан 6, который по- О дает сжатый воздух из баллона 7 в левую О часть пневмопривода 5 и перемещает пор- фь шень, соединенный с горизонтальной тягой .(Л 4, которая посредством рычагов 3 вращаетр блокирующие элементы 1 навалах 2 и ставит их в вертикальное рабочее положение (перемещение тяги 4, соединенной с по- ф мощью рычагов 3 с блокирующими злемен- д . тами 1, показано на чертеже пунктиром),Для возвращения блокирующих элементов 1 в горизонтальное нерабочее положение, т.е. вровень с дорожным полотнам, на пульте управления 10 нажимается кнопка "Сброс" и электрический сигнал поступает в электропневмоклапан 6, который подает1799452 сжатый воздух из баллона 7 в правую часть пневмопривода 5 и перемещает поршень, соединенный с горизонтальной тягой 4, которая посредством рычагов 3 вращает блокирующие элементы 1 на валах 2 и ставит их в горизонтальное нерабочее положение,ф о р мул а изобретения Система предотвращения несанкционированного проезда автомашин, содержащая блокирующие элементы, расположенные в поперечной выемке дорожного полотна, каждый из которых ус,Кораблинентал Корректор М.Петров Составител Техред М.М Редактор Орло Подписное,по изобретениям и открытиям при ГКНТ СССР-35, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина,Заказ 792 Тираж ВНИИПИ Государственного комите 113035, Москва, тановлен на валу, привод подъема и опуска ния блокирующих элементов с горизонтальной тягой и пульт управления, о т л ич а ю щ а я с я тем, что, с целью повышения 5 надежности предотвращения движения автомашин с одновременным обеспечением удобства эксплуатации, в ней блокирующие элементы соединены с горизонтальной тягой посредством рычагов, а также снабжена 10 скребковым транспортером с электроприводом; расположенным под блокирующими элементами и дренажной решеткой,
СмотретьЗаявка
4942299, 04.06.1991
САРАТОВСКОЕ ЭЛЕКТРОАГРЕГАТНОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ
ФРОЛОВ ГЕННАДИЙ ГАВРИЛОВИЧ
МПК / Метки
МПК: E01F 13/00, F41H 11/08
Метки: автомашин, несанкционированного, предотвращения, проезда
Опубликовано: 28.02.1993
Код ссылки
<a href="https://patents.su/2-1799452-sistema-predotvrashheniya-nesankcionirovannogo-proezda-avtomashin.html" target="_blank" rel="follow" title="База патентов СССР">Система предотвращения несанкционированного проезда автомашин</a>
Теплообменный элемент горизонтального конденсатора
Номер патента: 2000529
Опубликовано: 07.09.1993
Метки: горизонтального, конденсатора, теплообменный, элемент
...и основанием паза.На фиг. 1 представлен теплообменный элемент горизонтального конденсатора; на фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - сечение Б-Б на фиг. 1 (при отсутствии желоба): на фиг. 4 - сечение Б-Б на фиг. 1В теплообменном элементе горизонтального конденсатора, содержащем расположенные друг под другом конденсатоподводное устройство 1 и трубу 2 с поперечными ребрами 3 и канавками 4 на наружной поверхности, в верхней части которой выполнен паз 5 для соединения с конденсатоподводным устройством 1, причем полость последнего сообщена отверстиями 6, выполненными в его нижней части, с канавками 4 на трубе 2, устройство 1 выполнено в виде желоба 7 (фиг. 2) с торцевыми перегородками 8, высота которых меньше высоты его боковых...
