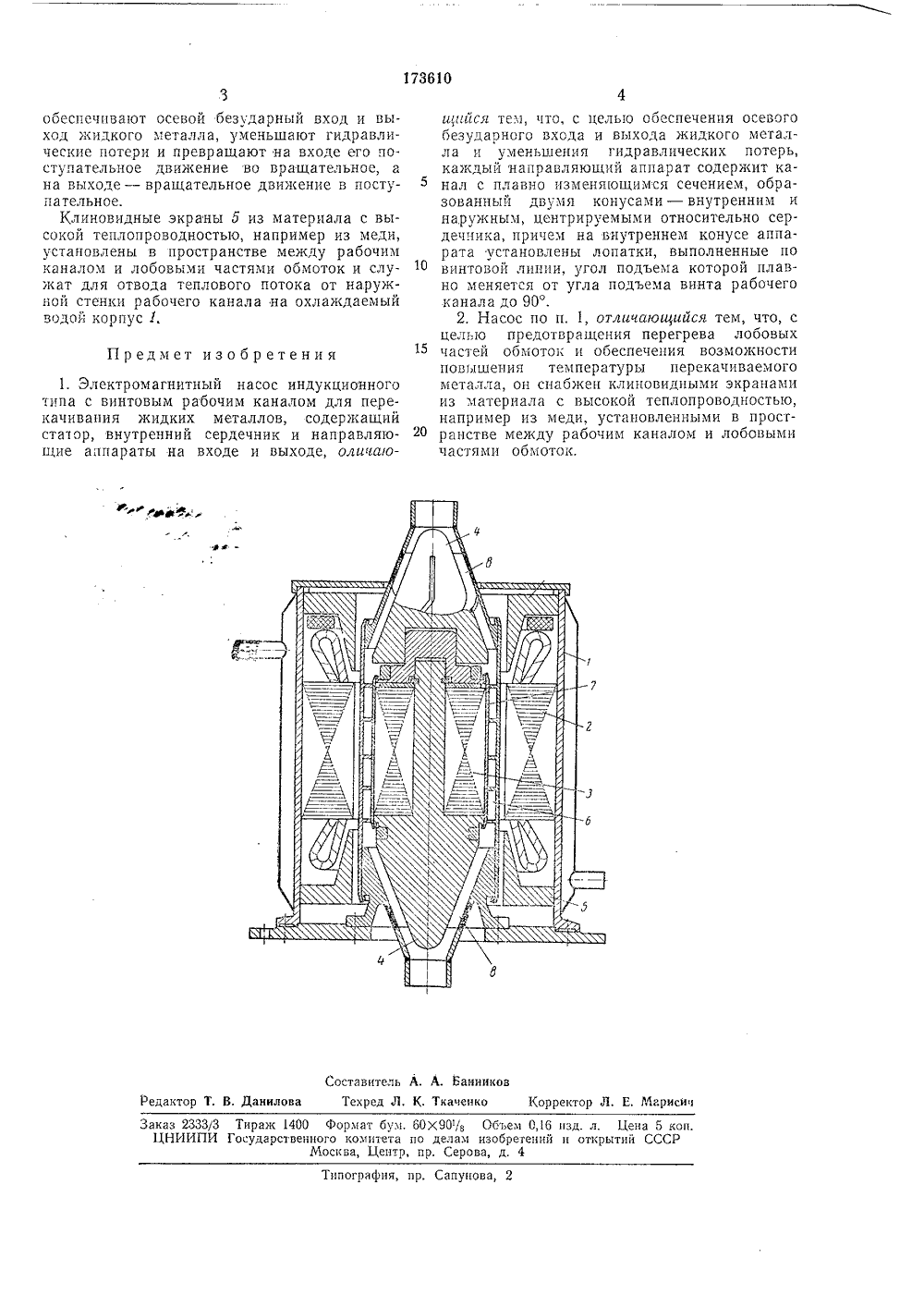

СОюз СоаетскихСоциалистииескихРеспублик Зависимое от авт. свидетельстваЗаявлено 22,111.1963 ( 826219/25-8) Кл. 59 а, 11 с присоединением заявкиПриоритет Государственный комитет по делам изобРетений и открьпий СССРМПК Г 05 ЬУДК 621.65 - 8 З(088.8) Опубликовано 21,Ъ 11.1965. Бюллетень15 Дата опубликования описания 13.1 Х,1965 Е. Комиссаро аявитель ЕКТРОМАГНИТНЫЙ НАСОС ИНДУКЦИОННОГО ТИ еже г соса. одггасная аругггга237 Авторыизобретения Н. И. Марин, В. А. Повстень Известны винтовые электромагнитные насосы индукционного типа, содерхкащие статори внутренний сердечник, мегкду которыми находится винтовой рабочий канал, и направляющие аппараты на входе и выходе насоса.Предложенный электромагнитный насосиндукционного типа с винтовым рабочим каналом для перекачивания жидких металлов,содержащий статор, внутренний сердечник инаправляющие аппараты на входе и выходе, 10отличается от известных тем, что для обеспечения осевого безударного входа и выходакидкого металла и уменьшения гидравлических потерь, каждый направляющий аппаратимеет канал с плавно изменяющимся сечением, образованный двумя конусами - внутренним и наругкным, которые центрируютсяотносительно сердечника. На внутреннем конусе аппарата установлены направляющие лопатки, выполненные по винтовой линии, угол 20подъема которой плавно меняется от углаподъема винта рабочего канала до 90, Крометого, насос снабжен клиновидными экранами,установленными в пространстве между рабочим каналом и лобовыми частями обмоток, 25Эти экраны изготовляются из материала свысокой теплопроводностью, например измеди,На черт гзображеннитного на О Насос содержит корпус 1, охлаядаемый водой, статор 2, внутреннпп сердечник 3, направляющие аппараты 4, клиновпдные экраны 6 и винтовой рабочий канал 6.Статор 2 смонтирован в корпусе 1. Он имеет трехфазную обмотку, которая создает вращающееся магнитное поле, а кремнийорганическая изоляция обмотки статора дает возможность перекачивать жидкий металл с повышенной температурой.Внутренний сердечник 3 набран из пластин электротехнической стали на стеряне нюкнего направляющего аппарата 4 и заключен в тонкостенную обечайку 7 из нержавеющей стали, которая одновременно является внутренней стенкой винтового рабочего канала 6.Винтовой рабочий канал 6 представляет собой трубу пз нержавеюгцей стали, на внутренней стороне которой нарезана винтовая спираль, создающая осевую составляющую скорость жидкого металла,Каждый направляющий аппарат 4 на входе и выходе насоса имеет канал 8 с плавно изменяющимся сечением, который образован внутренним и наружным конусами. На внутреннем конусе направляющих аппаратов 4 установлены лопатки, выполненные по винтовой линии, угол подъема которой плавно меняется от угла подъема винта рабочего канала 6 до 90. Направляющие аппараты 4аказ 2333/3 Тираж 1400 Формат бум. 60 Х 901/з Объем 0,16 пзд. л. Цена 5 коп. ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4ипогр афин Сапунова, 2 обеспечивают осевой безударный вход и выход жидкого металла, уменьшают гидравлические потери и превращают на входе его поступательное движение во вращательное, а на выходе - вращательное движение в поступательное.Клнновидные экраны 5 из материала с высокои теплопроводностью, например чз меди, установлены в пространстве между рабочим каналом и лобовыми частями обмоток и служат для отвода теплового потока от наружной стенки рабочего канала на охлаждаемый нодон корпус 1. 1. Электромагнитный насос индукционного .ипа с винтовым рабочим каналом для перекачнвания жидких металлов, содержащий ставор, внутренний сердечник и направляющие аппараты на входе и выходе, оличаюи,пйся тем, что, с целью ооеспечения осеього безударного входа и выхода жидкого металла и уменьшения гидравлических потерь, каждый направляющий аппарат содержит канал с плавно изменяющимся сечением, образованный двумя конусами - внутренним и наружным, центрируемыми относительно сердечника, причем на внутреннем конусе аппарата -установлены лопатки, выполненные по винтовой линии, угол подъема которой плавно меняется от угла подъема винта рабочего канала до 90.2. Насос по п. 1, отличающийся тем, что, с целью предотвращения перегрева лобовых частей обмоток и обеспечения возможности повышения температуры перекачиваемого металла, он снабжен клиповидпыми экранами из материала с высокой теплопроводностью, например из меди, установленными в пространстве между рабочим каналом и лобовыми частями обмоток.
