Номер патента: 173611
Текст

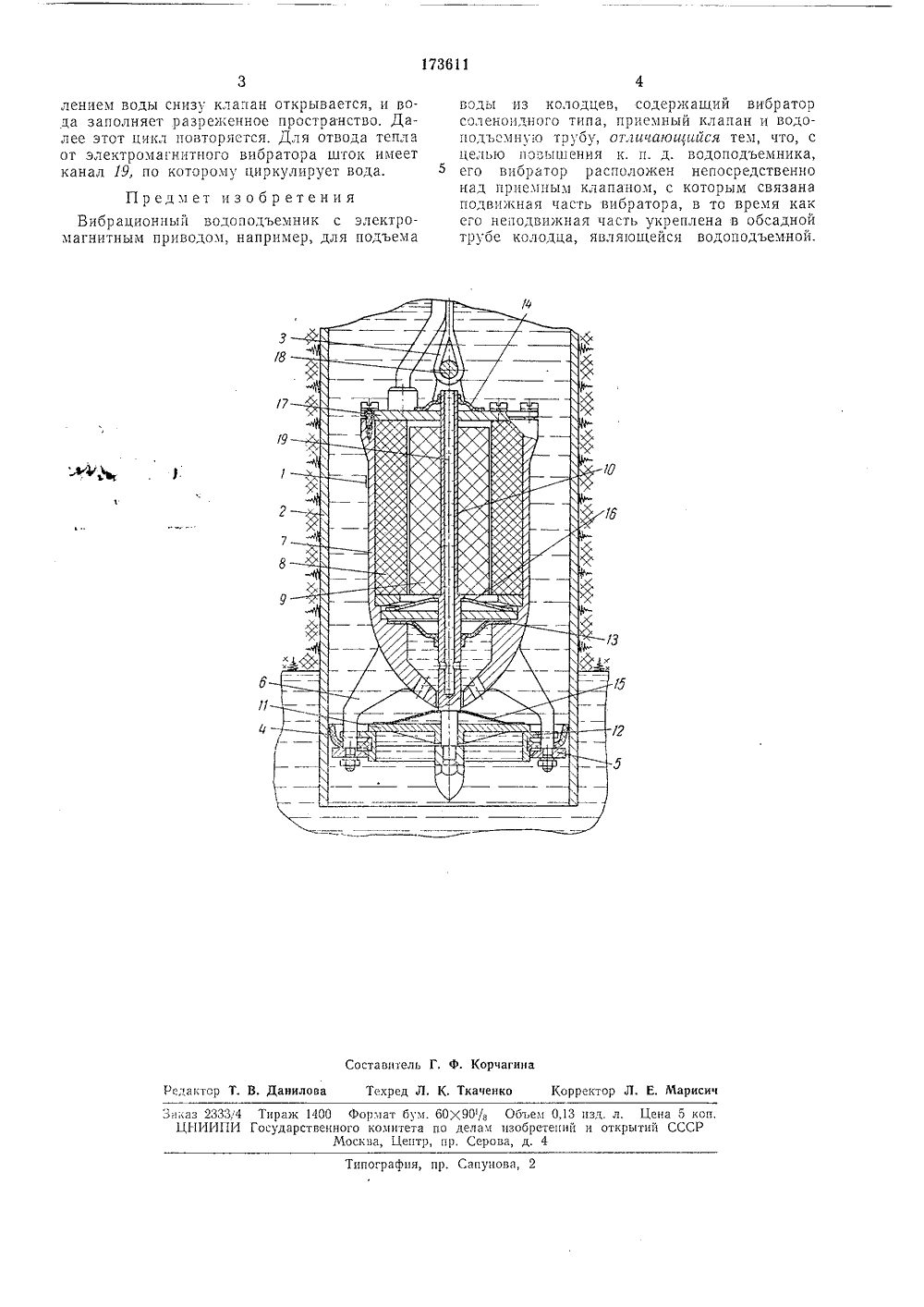

Союз Советских Социалистицеских Республик.1963 (И 824824/25-8)ем заявкиЗависимое от Заявлено 18.1 л, 59 а,рнсос,ц;пони МПК Г 05 Ь Государственный комитет по делам изобретений и открытий СССРПр.оритет УДК 621.658 - 26(088 1.И 1.1965. Бюллетеньпуоликовапо3 Дата опубликования описания 13.1 Х.1965 Авторыизобретсння М, Алабужев, Л. М, Минкевич, П. И, Остроменск явтел ВИБРЛЦИОННЬ Й ВОДОПОДЪ Поописпая группа ЛВ 237 Известны вибрационные водоподъемники, содержащие электромагнитный вибратор и водоподьемную трубу с приемным клапаном. Вибратор расположен на поверхности и связан с водо одъемной трубой приемным клапаном, Вибрирующее движение сообщается водоподъемной трубе, в которой установлен приемный клапан.Предлагаемый водоподъемник отличается от известного тем, что его вибратор соленоид- ного типа помещен в обсадной труое непосредственно над клапаном, причем подвижная часть вибратора связана непосредственно с клапаном, а обсадная труба используется в качестве водоподъемной.Такое выполнение водоподъсмника позволяет обойтись без специальной водоподъемной трубы, роль которой играет обсадная труба, и таким образом повышает к. п. д. водоподъемника,На чертеже изображена схема внбрационного водоподъемника.Он состоит из вибратора 1 и обсадной трубы 2. Виоратор опущен в обсадную трубу и удерживается в определенном положении канатом 3. Уплотнене стыка вибраторз с обсадной трубой обеспечивается уплотнителем 4, прикрепленным к кольцу 5, которое крепится неподвижно к выступам 6 корпуса 7, В корпус ВзОнтнрована неподвижная асть 8 соленоидного ьибратора. Подвижная часть 9 соленоидного вибратора соединена неподвижно со штоком 10, который может совершать под действием электромагнитных сил возвратно-поступательное движение относительно корпуса 7. Приемный клапан 11 перемещается 5 по штоку 10 вниз и вверх, толкатель 12 соединен с этим штоком неподвижно. Уплотнение между толкателем 12 и кольцом 6 обеспечивается уплотнителем 4. Упругие диафрагмы 13 н 14 служат для герметизации внутрен ней полости корпуса 7 соленоидного вибратора. Пружина 16 прижимает клапан 11 к толкателю 12. Пружина 16 удерживает ток 10 в определенном положении. Сверху корпус 7 закрывается герметично крышкой 17, Канат 3 т прикреплен к крюку 18, неподвижно соединенному с крышкой 17, в которой имеется герметичный ввод электрического кабеля.Под действием электромагнитных сил подвижная часть 9 ш братора и шток 10 колеб О лются вверх - вниз. При движении штокавниз под действием давления воды открывает.ся клапан П. Через образовавшийся зазор между толкателем 12 и клапаном устремляется вода, В крайнем нижнем положении пруина 16 закрывает клапан. При движении штока вверх клапан и толкатель подают воду вверх, которая при достижении определенной скорости отрывается от клапана и толкателя и некоторое время дьижется вверх по инер ции. В обсадной трубе между нижним слоемдвижущейся по ннерцнн воды и толкателем с клапаном образуется разрежение. Под дав173611 Составитель Г. Ф. Корчаги сактор Т. В. Данилова Техред Л. К. Ткаченко Корректор Л, Е, Марисич За; аз 2333,4 Тираж 1400 Формат бум. 60 Х 90/з Объем 0,13 пзд. л. Цена 5 к ЦНИИПИ Государственного комитета по делам изобретений и открытий ССС Москва, Центр, пр. Серова, д. 4ипография, пр. Сапунова, 2 лением воды снизу клапан открывается, и вода заполняет разреженное пространство. Далее этот цикл повторяется. Для отвода тепла от электромагнитного вибратора шток имеет канал 19, по которому циркулирует вода. Предмет изобретенияВибрационный водоподъемник с электромагнитным приводом, например, для подъема воды из колодцев, содержащий вибратор соленопдного типа, приемный клапан и водоподъсмну:о трубу, от.гигаюигийся тем, что, с целью повышения к. п. д. водоподьемника, его вибратор расположен непосредственно над приемным клапаном, с которым связана подвинсная часть вибратора, в то время как его неподвижная часть укреплена в обсадной трубе колодца, являющейся водоподъемной.
