Система охлаждения двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1682611
Авторы: Артюшин, Артюшина, Сафронов, Якубовский
Текст

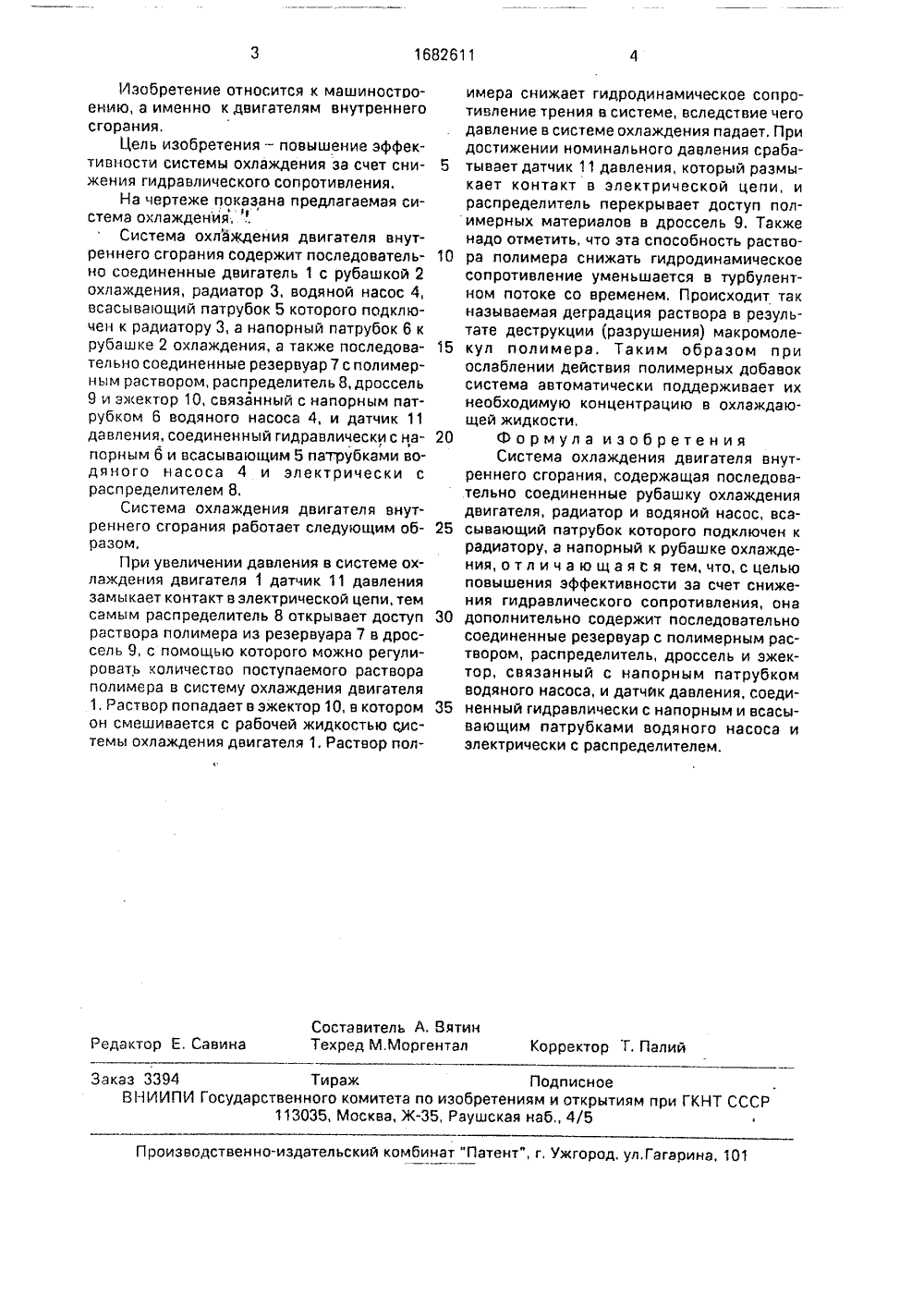

(5 Ц 5 Г 01 Р 3/20 И НИЕ ИЗОБРЕ О ВТ ЖДЕНИЯ ДВИГАТЕСГОРАНИЯ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОМУ СВИДЕТЕЛЬСТВУ(71) Завод-втуз при Московском автомобильном заводе им, И.А,Лихачева(57) Изобретение позволяет повысить эффективность системы охлаждения двигателя внутреннего сгорания за счет снижения гидравлического сопротивления. В системе охлаждения предусмотрен резервуар 7 с полимерным раствором, который через распределитель 8, дроссель 9 и эжектор 10 поступает в рубашку 2 охлаждения двигателя 1 и, смешиваясь с водой, уменьшает гидравлическое сопротивление системы охлаждения, Порция полимерного раствора поступает в систему автоматически от датчика 11 давления, связанного с водяным насосом 4. 1 ил.1682611 Составитель А. ВятинТехред М,Моргентал Корректор Т, Палий Редактор Е. Савина Заказ 3394 Тираж Подписное БНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 45 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к машиностооению, а именно к двигателям внутреннегосгорания.Цель изобретения - повышение эффективности системы охлаждения за счет снижения гидравлического сопротивления.На чертеже показана предлагаемая система охлаждения, .,Система охлаждения двигателя внутреннего сгорания содержит последовательно соединенные двигатель 1 с рубашкой 2охлаждения, радиатор 3, водяной насос 4,всасывающий патрубок 5 которого подключен к радиатору 3, а напорный патрубок 6 крубашке 2 охлаждения, а также последовательно соединенные резервуар 7 с полимерным раствором, распределитель 8, дроссель9 и эжектор 10, связанный с напорным патрубком 6 водяного насоса 4, и датчик 11давления, соединенный гидравлически с напорным 6 и всасывающим 5 патрубками водяного насоса 4 и электрически сраспределителем 8,Система охлаждения двигателя внутреннего сгорания работает следующим образом.При увеличении давления в системе охлаждения двигателя 1 датчик 11 давлениязамыкает контакт в электрической цепи, темсамым распределитель 8 открывает доступ 30раствора полимера из резервуара 7 в дроссель 9, с помощью котороо можно регулировать количество поступаемого раствораполимера в систему охлаждения двигателя1, Раствор попадает в эжектор 10, в котором 35он смешивается с рабочей жидкостью системы охлаждения двигателя 1, Раствор полимера снижает гидродинамическое сопротивление трения в системе, вследствие чего давление в системе охлаждения падает, При достижении номинального давления срабатывает датчик 11 давления, который размыкает контакт в электрической цепи, и распределитель перекрывает доступ полимерных материалов в дроссель 9, Также надо отметить, что эта способность раствора полимера снижать гидродинамическое сопротивление уменьшается в турбулентном потоке со временем, Происходит так называемая деградация раствора в результате деструкции (разрушения) макромолекул полимера. Таким образом при ослаблении действия полимерных добавок система автоматически поддерживает их необходимую концентрацию в охлаждающей жидкости,Формула изобретения Система охлаждения двигателя внутреннего сгорания, содержащая последовательно соединенные рубашку охлаждения двигателя, радиатор и водяной насос, всасывающий патрубок которого подключен к радиатору, а напорный к рубашке охлаждения, о т л и ч а ю щ а я с я тем, что, с целью повышения эффективности за счет снижения гидравлического сопротивления, она дополнительно содержит последовательно соединенные резервуар с полимерным раствором, распределитель, дроссель и эжектор, связанный с напорным патрубком водяного насоса, и датчик давления, соединенный гидравлически с напорным и всасывающим патрубками водяного насоса и электрически с распределителем.
