Сумматор по модулю три
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1654812
Автор: Музыченко
Текст

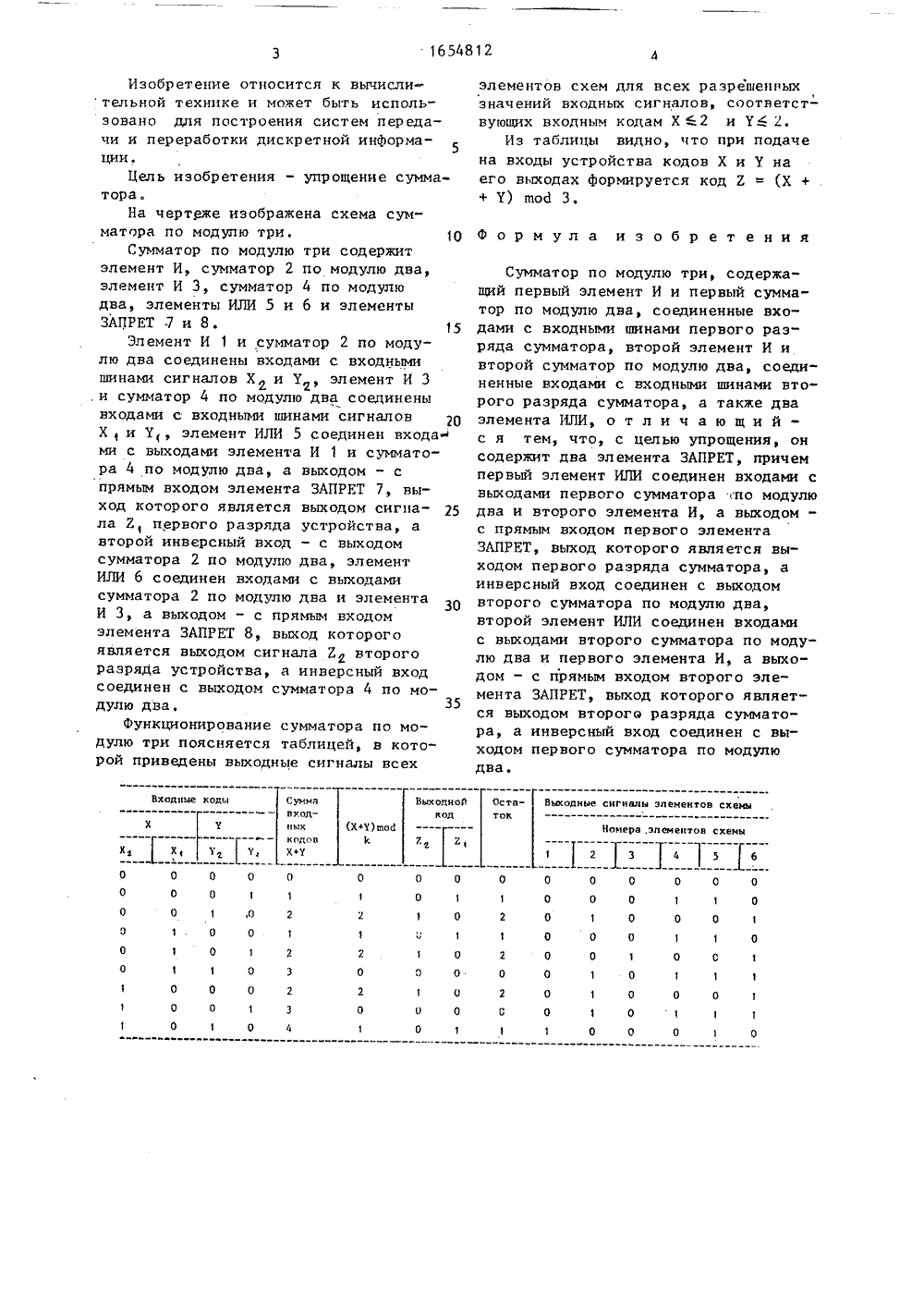

СОНИ СОВЕТСНИХСОЦИАЛКСТИЧЕСКИРЕСПУБЛИК 1 ГОСУДАРСТ 8 ЕННЫЙПО ИЗОБРЕТЕНИЯМ ИПРИ ГКНТ ОСА МИТЕТСАНИ Е ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬС СР 6. МОДУЛЮ ТРИ 4 СУММА(57) Изобретение относится к вычислительной технике и момет быть использовано для построения систем пе редачи и переработки дискретной информации. Целью изобретения является упрощение сумматора. Сумматор по модулю три содерзот элемент И 1, сумма тор 2 по модулю два, элемент И 3, сумматор,4 по модулю два, элементы ИЛИ 5,6 и элементы ЗАПРЕТ 78,с соот -.ветствующнми связями. 1 табл., 1 ил.1654812 Входные коды ОстаВыходной код(Х+У)вой Номера, элементов схемы нык кодовХ+т Х 1 с У о о о оо о о 1о о 1,Оо о оо 1 оо оо о оо о о Изобретение относится к вычислительной технике и может быть использовано для построения систем передачи и переработки дискретной информа 5ции еЦель изобретения - упрощение сумматора.На чертеже изображена схема сумматора по модулю три. 10Сумматор по модулю три содержитэлемент И, сумматор 2 по модулю два,элемент И 3, сумматор 4 по модулюдва, элементы ИЛИ 5 и 6 и элементыЗАПРЕТ .7 и 8. 15Элемент И 1 и сумматор 2 по модулю два соединены входами с входнымишинами сигналов Х и У, элемент И 3, и сумматор 4 по модулю два соединенывходами с входными шинами сигналов 20Х 1 и У(, элемент ИЛИ 5 соединен входами с выходами элемента И 1 и сумматора 4 по модулю два, а выходом - спрямым входом элемента ЗАПРЕТ 7, выход которого является выходом сигцала Е первого разряда устройства, авторой инверсный вход - с выходомсумматора 2 по модулю два, элементИЛИ 6 соединен входами с выходамисумматора 2 по модулю два и элементаИ 3, а выходом - с прямым входомэлемента ЗАПРЕТ 8, выход которогоявляется выходом сигнала Е второгоразряда устройства, а инверсный входсоединен с выходом сумматора 4 по модулю два,35Функционирование сумматора по модулю три поясняется таблицей, в которой приведены выходные сигналы всех элементов схем для всех разрешенных значений входных сигналов, соответствующих входным кодам Х 2 и У( 2Из таблицы видно, что при подаче на входы устройства кодов Х и У на его выходах формируется код Е = (Х + + У) шой 3 Формула изобретения Сумматор по модулю три, содержащий первый элемент И и первый сумматор по модулю два, соединенные входами с входными шинами первого разряда сумматора, второй элемент И ивторой сумматор по модулю два, соединенные входами с входными шинами второго разряда сумматора, а также дваэлемента ИЛИ, о т л и ч а ю щ и йс я тем, что, с целью упрощения, онсодержит два элемента ЗАПРЕТ, причемпервый элемент ИЛИ соединен входами свыходами первого сумматора спо модулюдва и второго элемента И, а выходом -с прямым входом первого элементаЗАПРЕТ, выход которого является выходом первого разряда сумматора, аинверсный вход соединен с выходомвторого сумматора по модулю два,второй элемент ИЛИ соединен входамис выходами второго сумматора по модулю два и первого элемента И, а выходом - с прямым входом второго элемента ЗАПРЕТ, выход которого является выходом второго разряда сумматора, а инверсный вход соединен с выходом первого сумматора по модулюдва,Вьаодные снгнвлы элементов схемы
СмотретьЗаявка
4709244, 23.06.1989
ВОЙСКОВАЯ ЧАСТЬ 31303
МУЗЫЧЕНКО ОЛЕГ НИКОЛАЕВИЧ
МПК / Метки
МПК: G06F 7/49
Опубликовано: 07.06.1991
