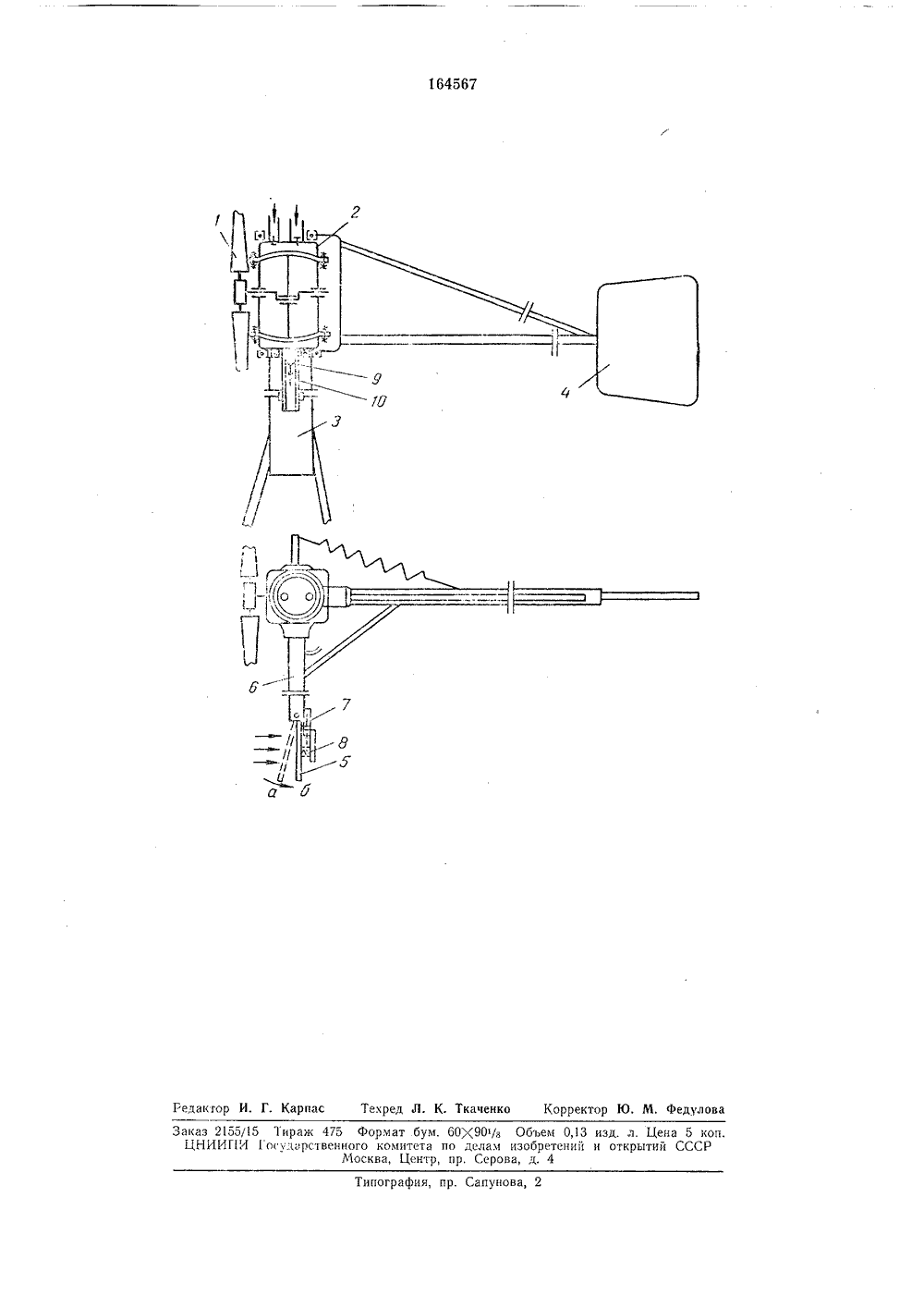

Союз Советских Социалистических Республик"Ъь, Ф л. 88 с, 3,Заявлено 07 у,1962 ( 776957/24-6) МП Государственный комитет по делам изобретений и открытий СССРОпубликовано 1 З.И 11.1964 г. Бюллетень15 ДК Дата опубликования описания 10.1 Х,19 вторзобретени Я. И, Шеф ВЕТРО КОМП РЕССОР Н Ъ Й АГРЕГАТ 2 при слабом в р при котором е ный трубопрово стью компрессор5 щает последнюю лепия ветра бо положения а в крывая перепус хохкдении10 клапан будет за маемый в компр ступает через о 10 в ресивер 3 и ет п мет изобретени Ветрокомпрессорный агрегат, снабженный перепускным приспособлением для частичного или полного выпуска воздуха из нагпетательной полости компрессора в атмосферу на период пуска и разгона ветроколеса с яестко закрепленными лопастями, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции агрегата в случае применения в нем бокового плана (лопаты) для вывода ветроколеса из-под ветра, приспособление для выпуска воздуха в атмосферу соединено с боковым планом, шарнирно связанным с несущей еготруоои. омпми лопаи через Корпус орой - кото я ра с 20 ра по н с тру ерепуск даря ре вой план югаснал грутга б 7 Известны ветрокомпрессорные агрегаты, содержащие перепускное приспособление для частичного или полного выпуска воздуха из нагнетательной полости компрессора в атмосферу на период пуска и разгона ветроколеса с жестко закрепленными лопастями.Предлагаемый ветрокомпрессорный агрегат отличается от известных тем, что приспособление для выпуска воздуха в атмосферу соединено с боковым планом (лопатой), предназначенным для вывода ветроколеса из-под ветра и шарнирно связанным с несущей его трубой. Такое выполнение ветрокомпрессорного агрегата, имеющего боковой план, позволяет упростить конструкцию его регулирующей чаНа чертеже приведена схема ве рессорного агрегата в двух проекци Ветроколесо с жестко закрепленны стями 1 связано непосредственно (и редуктор) с валом компрессора 2. компрессора шарнирно соединен с оп ресивером 3 и служит его головкой,устанавливается по направлению вет мощью хвоста 4,Боковой план б шарнирно соедине бой б и связан с подпружиненным п ным клапаном (плунжером) 7. Благо гулируемой пружине отяатия 3 бокое находится в положении а, репускной клапан, соединендом с нагнетательной поло- а, открыт полностью и сообс атмосферой, По мере усиковой план перемещается из положение б, постепенно заной клапан, так что при павого плана в положении б крыт полностью и тогда сжиессоре воздух полностью побратный клапан 9 по трубе далее к потребителю.164567 кгор И, Г, Карпас Техред Л. К. Ткаченко Корректор Ю. М. Федулова ипография, пр. Сапунова,аказ 2 ЦНИ 5/15 Тираж 475 Формат бум. 60(90/8 Объем 0,13 изд. л. Цена 5 к 1 И 1 огударсзвенного комитета по делам изобретений и открытий СССРМосква, Центр, пр. Серова, д. 4

Смотреть

Заявка

776957

МПК / Метки

МПК: F03D 9/00, F04B 17/02, F04B 49/02

Метки: 164567

Опубликовано: 01.01.1964
