Формирователь импульсов

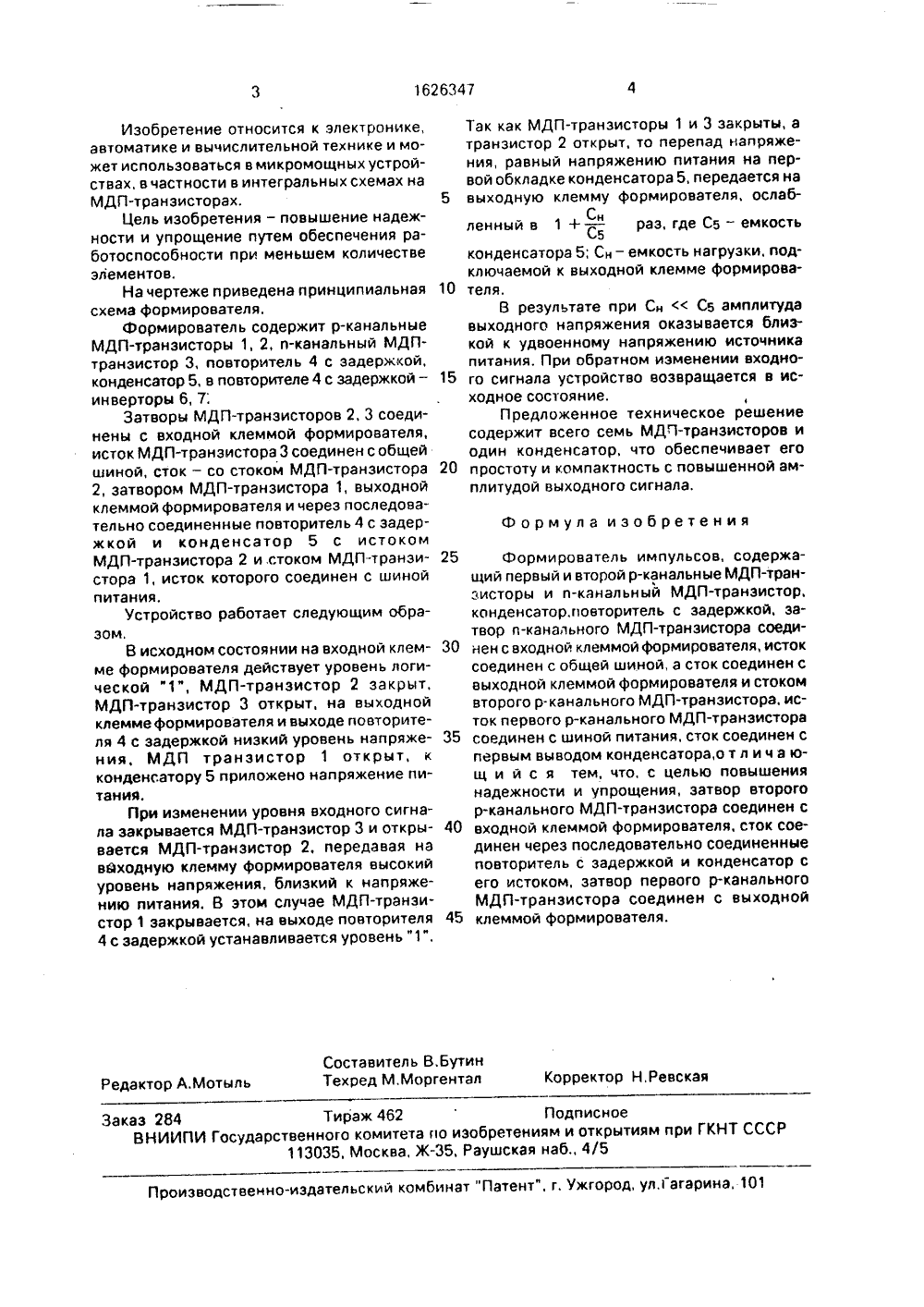

)5 Н 03 К 5/02 ИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМ ТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 1145467, кл. Н 03 К 5/02, 1985.Патент США М 474203,кл. Н 03 К 5/02,1986,(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к электронике, автоматике и вычислительной технике и может использоваться в микромощных устройствах, в частности в интегральных схемах на МДП-тра зисторах. Цель изобретения - повышение надежности и упрощение путем обеспечения работоспособности при меньшем количестве элементов. При уменьшении входного напряжения на выходе повторителя 4 с задержкой появляется сигнал высокого уровня. К э 1 ому моменту закрывается МДП-транзистор 1 и открывается МДП-транзистор 2, тем самым обеспечивается формирование на выходной клемме импульса напряжения с удвоенной амплитудой, 1 ил,1626347 Изобретение относится к электронике, автоматике и вычислительной технике и может использоваться в микромощных устройствах, в частности в интегральных схемах на МДП-транзисторах. 5Цель изобретения - повышение надежности и упрощение путем обеспечения работоспособности при меньшем количестве элементов.На чертеже приведена принципиальная 10 схема формирователя.Формирователь содержит р-канальные МДП-транзисторы 1, 2, и-канальный МДП- транзистор 3, повторитель 4 с задержкой, конденсатор 5, в повторителе 4 с задержкой - 15 инверторы 6, 7;Затворы МДП-транзисторов 2, 3 соединены с входной клеммой формирователя, исток МДП-транзистора 3 соединен с общей шиной, сток - со стоком МДП-транзистора 20 2, затвором МДП-транзистора 1, выходной клеммой формирователя и через последовательно соединенные повторитель 4 с задержкой и конденсатор 5 с истоком МДП-транзистора 2 и.стоком МДП-транзи стора 1, исток которого соединен с шиной питания.Устройство работает следующим образом.В исходном состоянии на входной клем ме формирователя действует уровень логической "1", МДП-транзистор 2 закрыт, МДП-транзистор 3 открыт, на выходной клемме формирователя и выходе повторителя 4 с задержкой низкий уровень напряже ния, МДП транзистор 1 открыт, к конденсатору 5 приложено напряжение питаний.При изменении уровня входного сигнала закрывается МДП-транзистор 3 и откры вается МДП-транзистор 2, передавая на вйходную клемму формирователя высокий уровень напряжения, близкий к напряжению питания. В этом случае МДП-транзистор 1 закрывается, на выходе повторителя 45 4 с задержкой устанавливается уровень "1",Так как МДП-транзисторы 1 и 3 закрыты, а транзистор 2 открыт, то перепад напряжения, равный напряжению питания на первой обкладке конденсатора 5, передается на выходную клемму формирователя, ослабСнленный в 1 + - раэ, где С 5 - емкостьС 5конденсатора 5; Сн - емкость нагрузки. подключаемой к выходной клемме формирователя.В результате при Сн С 5 амплитуда выходного напряжения оказывается близкой к удвоенному напряжению источника питания. При обратном изменении входного сигнала устройство возвращается в исходное состояние.Предложенное техническое решение содержит всего семь МДП-транзисторов и один конденсатор, что обеспечивает его простоту и компактность с повышенной амплитудой выходного сигнала. Формула изобретения Формирователь импульсов, содержащий первый и второй р-канальные МДП-транзисторы и и-канальный МДП-транзистор, конденсатор, повторитель с задержкой, затвор и-канального МДП-транзистора соединен с входной клеммой формирователя, исток соединен с общей шиной, а сток соединен с выходной клеммой формирователя и стоком второго р- канал ьно го МДП-транзистора, исток первого р-канального МДП-транзистора соединен с шиной питания, сток соединен с первым выводом конденсатора,о т л и ч а ющ и й с я тем, что, с целью повышения надежности и упрощения, затвор второго р-канального МДП-транзистора соединен с входной клеммой формирователя, сток соединен через последовательно соединенные повторитель с задержкой и конденсатор с его истоком. затвор первого р-канального МДП-транзистора соединен с выходной клеммой формирователя. Составитель В,БутинТехред М.Моргентал Корректор Н,Ревская Редактор А.Мотыль Производственно-издательский комбинат "Патент", г. Ужгород, ул.1 агарина, 101 Заказ 284 Тираж 462 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
