Способ резонансных усталостных испытаний листовых композитных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

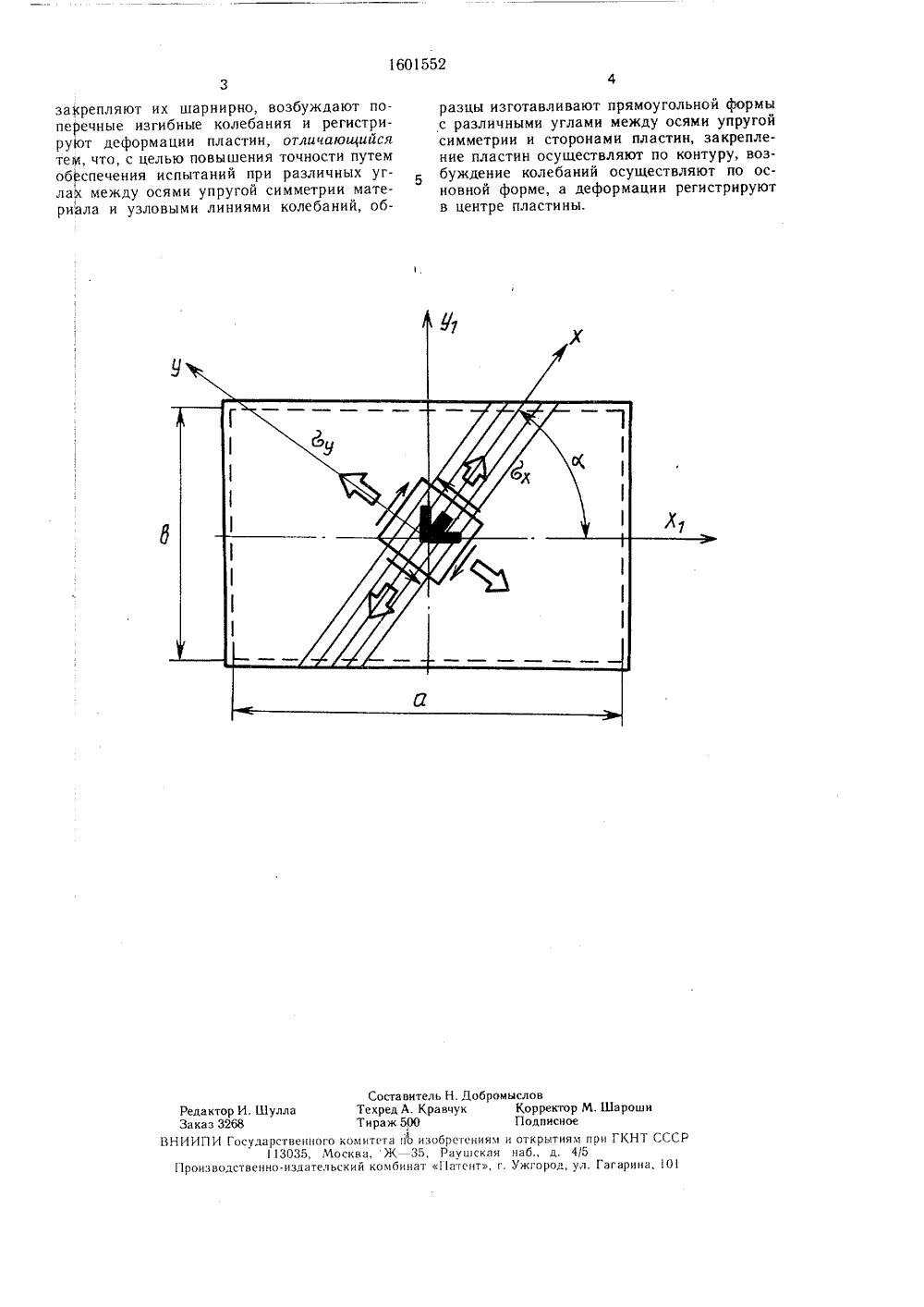

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 01 Я 3/3 51 ЕТЕНИ У формула изобретени испы иалов в ус- ючаюриа асти ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЭО К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Куйбышевский авиационный институт им. акад. С. П. Королева(56) Авторское свидетельство СССР308333, кл. б 01 1 М 3/32, 1971. (54) СПОСОБ РЕЗОНАНСНЪХ УСТА ЛОСТНЫХ ИСПЫТАНИЙ ЛИСТОВЫХ КОМПОЗИТНЫХ МАТЕРИАЛОВ (57) Изобретение относится к исследованию усталостной прочности листовых композитных материалов. Целью изобретения являетИзобретение относится к исследованиям усталостной прочности материалов и может быть использовано для определения характеристик усталости листовых композитных материалов.Целью изобретения является повышение точности путем обеспечения испытаний при различных углах между осями упругой симметрии материала и узловыми линиями колебаний.На чертеже изображен образец для осуществления предлагаемого способа.Способ резонансных усталостных испытаний листовых композитных материалов при сложном напряженном состоянии в условиях поперечного изгиба реализуется следующим образом.Из листового композитного материала изготавливают образцы в виде пластин прямоугольной формы с различными углами а между осями упругой симметрии Х, У и сторонами пластины (направлениями Х и У 1). Образец зажимают прижимными планками через слой резины, обеспечивая шарнирное закрепление образца по внешнему контуру.,80160155 ся повышение точности определения характеристик усталостной прочности композитных материалов путем обеспечения испытаний при различных углах между осями упругой симметрии материала и узловыми линиями возбуждаемых колебаний. Образец в виде прямоугольной пластины зажимают шарнирно через слой резины. Возбуждают поперечные изгибные колебания образца по основной форме с помощью пневмовозбудителя колебаний, а деформации пластины регистрируют в центре с помощью розетки тензорезисторов. Изготавливают и испытывают партию образцов с различными углами между осями упругой симметрии и сторонами пластины, 1 ил. Возбуждают поперечные изгибные колебания образца по основной форме с помощью модулированной струи сжатого воздуха колебаний, деформации образца регистрируют в центре с помощью розетки тензорезисторов. Испытания ведут в режиме постоянных относительных деформаций. Критерием усталостного разрушения служит либо резкое снижение резонансной частоты колебаний образцов с увеличением числа циклов наработки, либо ее падение на определенную величину по отношению к начальному значению. Исследуются влияния совместного действия нормальных и касательных напряжений на усталостную прочность листового композитного материала. Способ резонансных усталостных таний листовых композитных мате при сложном напряженном состояни ловиях поперечного изгиба, за к щийся в том, что из листового мат изготавливают образцы в виде п1601552 закрепляют их шарнирно, возбуждают поперечные изгибные колебания и регистрируот деформации пластин, отличающийся тем, что, с целью повышения точности путем обеспечения испытаний при различных углах между осями упругой симметрии материала и узловыми линиями колебаний, обель Н. Добромысловравцук Корректор М. ШарошиПодписноеизобретениям и открытиям при ГКНТ СССРРаушская наб., д. 4/5т 1 атент, г. Ужгород, ул. Гагарина, 101 СоставитТехред А. КТираж 500го комитета поМосква, Ж 35льский комбина Редактор И. ШуллаЗаказ 32 б 8ИИП И Государствен13035,Производственно-изда разцы изготавливают прямоугольной формы с различными углами между осями упругой симметрии и сторонами пластин, закрепление пластин осушествляют по контуру, возбуждение колебаний осуцествляют по основной форме, а деформации регистрируют в центре пластины.
СмотретьЗаявка
4188503, 02.02.1987
КУЙБЫШЕВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ ИМ. АКАД. С. П. КОРОЛЕВА
ВЯКИН ВЕНИАМИН НИКОЛАЕВИЧ, КАРТАШОВ ГЕННАДИЙ ГРИГОРЬЕВИЧ, ЮДИН ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G01N 3/32
Метки: испытаний, композитных, листовых, резонансных, усталостных
Опубликовано: 23.10.1990
Код ссылки
