Способ управления пьезополупроводниковым трансформатором

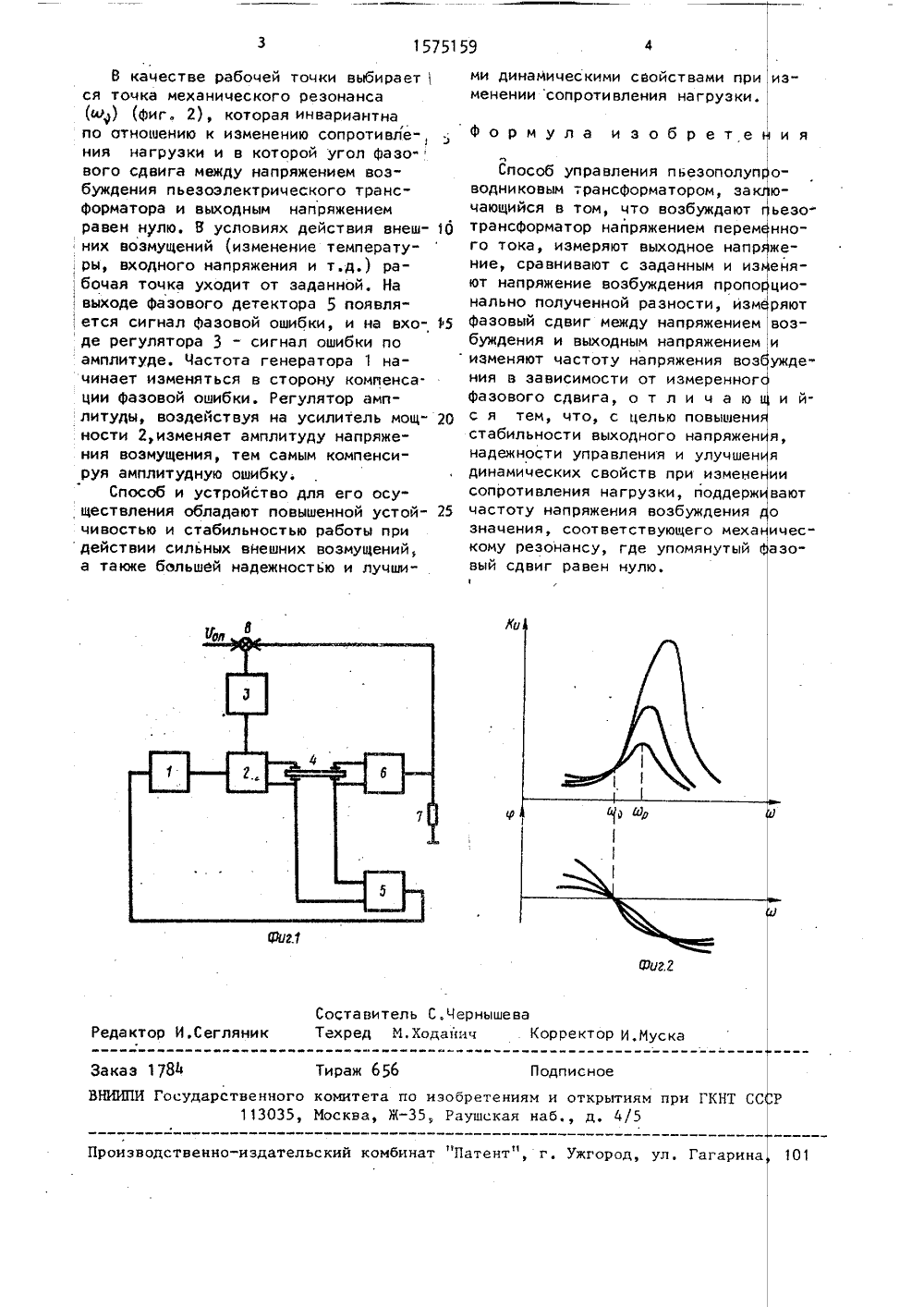

) Изоб ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБ Н АВТОРСКОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельств1 739052, кл. Н 02 М 3/335,Авторское свидетельствоУ 760246, кл. Н 02 М 3/335,(54) СПОСОБ УПРАВЛЕНИЯ ПЬЕЗОПОЛУПРВОДНИКОВЫМ ТРАНСФОРМАТОРОМ ние относиТся к вто Изобретение относится к пьезоэлектронике, а конкретно к способам и устройствам управления преобразователями напряжения на базе пьезоэлектрических трансформаторов (ПЭТ), и может быть применено для построения вторичных источников питания (ВИП) судовой, бортовой радисолектронной аппаратуры,Цель изобретения - повышение стабильности, надежности управления и улучшение динамических свойств при изменении сопротивления нагрузки.На Фиг. 1 изображена функциональ. ная схема устройства, реализующего предлагаемый способ управления; на фиг. 2 - амплитудно-частотная и фазочастотная характеристика ПЭТ для сопротивлений нагрузки К, . К(11ным источникам питания радиоаппаратуры. Целью изобретения является по.вышение стабильности выходного напряжения, надежности управления иулучшение динамических свойств приизменении сопротивления нагрузки.Цель достигается тем, что пьезотранс.Форматор возбуждают переменным напряжением. Амплитуду и частоту напряжения возбуждения контролируют посоответствующим цепям обратной связи. При этом частоту напряжениявозбуждения изменяют до значения,соответствующего механическому резонансу, где Фазовый сдвиг между напря. жением возбуждения и выходным напряжением равен нулю.ил. Устройство включает в себя генератор 1, управляемый напряжением, выход которого соединен со входом усилителя мощности 2, другой вход которого соединен с выходом регулятора амплитуды 3. Выход усилителя мощности соединен со входом пьезоэлектрического трансформатора (ПЭТ) 4 и одним из входов Фазового детектора 5. Выход ПЭТ соединен со входом выпрямителя с Фильтром 6 и другим вхбдом детектора. Выход выпрямителя с фильтром соединен с нагрузкой 7 и через сравнивающее устройство 8 со входом регулятора амплитуды 3. Выход детектора 5 соединен со входом генератора 1Устройство работает следующимобразом.1575159 изи я ьезонножееня- циоряют возуждеи йя фя вают ичесазоОРиг. Составитель С.ЧернышеваИ.Сегляник Техред М.Ходанич Ко Редак Р И.Муск аж бб аз 1786 одписн НИИП крытиям при ГКНТ ССд. 4/5 осударственного комитета по изобретениям 113035, Москва, Ж, Раушская н роизводственно-и тельский комбинат "Патент", г, Ужг 01 Гагар В качестве рабочей точки выбирается точка механического резонанса (си) (Фиг. 2), которая инвариантна по отношению к изменению сопротивле-, ния нагрузки и в которой угол фазо" вого сдвига между напряжением возбуждения пьезоэлектрического трансформатора и выходным напряжением равен нулю. В условиях действия внеш них возмущений (изменение температуры, входного напряжения и т.д.) ра, бочая точка уходит от заданной. Навыходе фазового детектора 5 появляется сигнал Фазовой ошибки, и на вхо де регулятора 3 - сигнал ошибки по амплитуде. Частота генератора 1 начинает изменяться в сторону компенса. ции Фазовой ошибки. Регулятор амплитуды, воздействуя на усилитель мощ ности 2,изменяет амплитуду напряжения возмущения, тем самым компенсируя амплитудную ошибку.Способ и устройство для его осуществления обладают повышенной устой чивостью и стабильностью работы придействии сильных внешних возмущений, а также большей надежностью и лучшими динамическими свойствами при менении сопротивления нагрузки. Формула и зобрет,еъСпособ управления пьезополуп водниковым трансформатором, за цающийся в том, что возбуждают трансформатор напряжением перем го тока, измеряют выходное напр ние, сравнивают с заданным и из ют напряжение возбуждения пропо нально полученной разности, изм фазовый сдвиг между напряжением буждения и выходным напряжением изменяют частоту напряжения воз ния в зависимости от измеренног фазового сдвига, о т л и ч а ю с я тем, что, с целью повышени стабильности выходного напряжен надежноСти управления и улучшен динамических свойств при измене сопротивления нагрузки, поддерж частоту напряжения возбуждения значения, соответствующего меха кому резонансу, где упомянутый вый сдвиг равен нулю.
