Номер патента: 156977
Текст

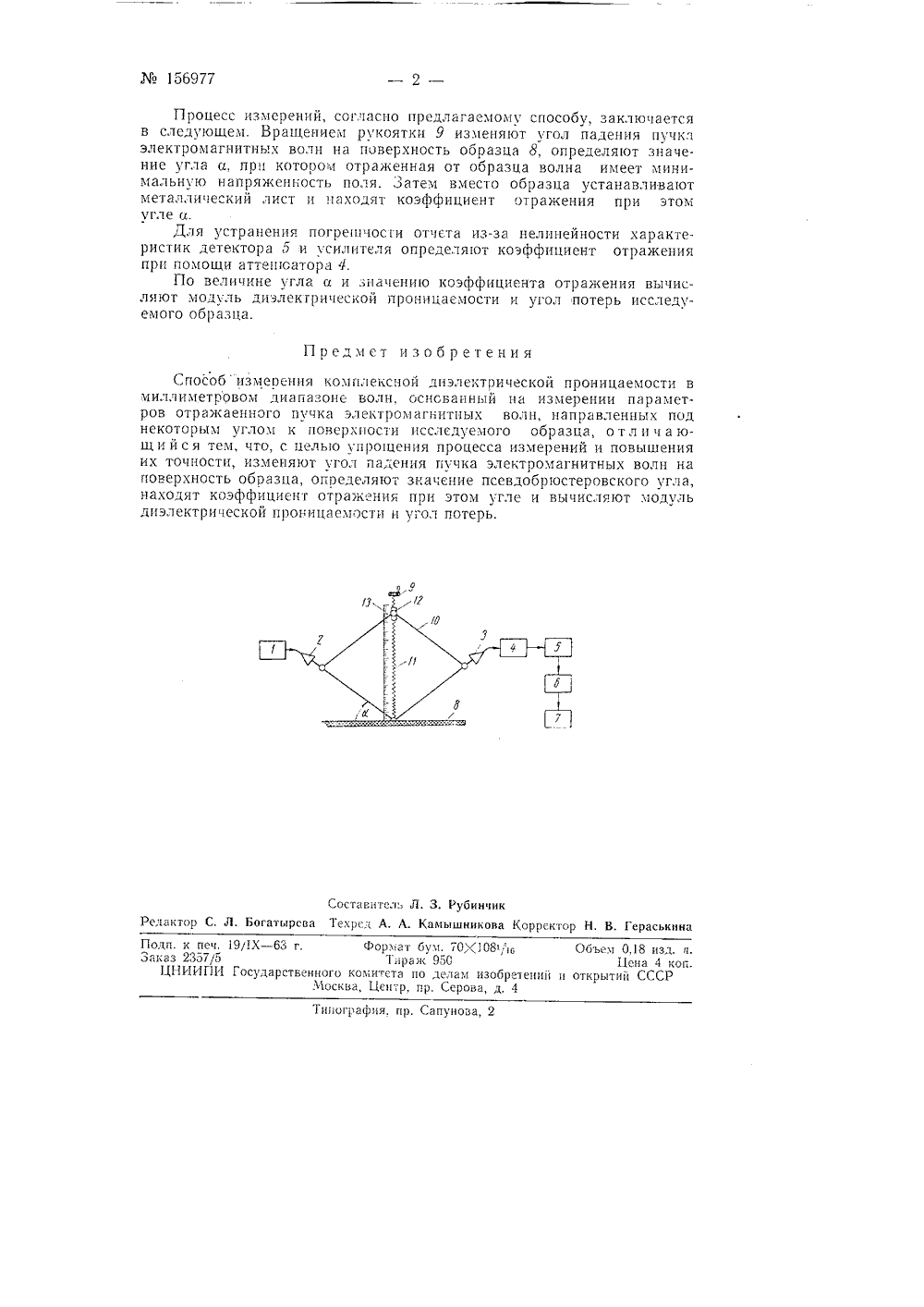

Класс б 01 г; 21 а 4, 71 Юв 1569(7 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,цСЬ 1 цф " ВГ-(ьн;1 Г 1 одписная группа Лв 89 В,С,Па СПОСОБ ИЗМЕРЕНИЯ КОМПЛ ПРОНИЦАченкоКСНОЙ ДИЭЛЕКТРИЧЕСКОМОСТИ Заявлено 18 мая 1962интет по делаги изобретений и отк. за Лв 779217/26-9ытпй при Совете Министров СССРи товарных знаков Лз 17 за 1963 г. пуоликовано в Бюллетене изобретении Известен способ измерения комплексной диэлектрической проницаемости веществ, основанный на измерении параметров отраженного пучка электромагнитных волн, падающих под некоторым углом на исследуемый образец.Однако известньй способ сложен и не обеспечивает высокой точиост Предлагаемый способ измерения комплексной диэлектрической проницаемости отличастся от известных тем, что параметры диэлектриков определяют при псевдобрюстеровском угле падения, а это дает возможность упростить процесс пзмеоенпй и повысить их точность.Изменяя угол падения пучка электромагнитных волн на поверхность образца, определяют значение псевдобрюстеровского угла и находят коэффициент отражения при этом угле, по величине которого вычисляют модуль диэлектрической проницаемости и тол потерь.На чертеже приведена блок-схема установки для осуществления предлагаемого способа.Основными элементами ее являотся: передатчик, приемник и механическое устройство.Передатчик состоит из клистронного генератора 1 и рупорно-линзовой антенны 2. Приемник содержит а 11 тев 1 н 3, аттенюатОр 4, детектор 5, усилитель б и индикатор 7.Механическое устройство предназначено для одновременного изменения угла наклона осей рупоров антенн относительно поверхности образца 8 исследуемого вещества с помощью рукоятки 9. Оно состоит из четырех реек 10, соединенных шарнирно между собой, ходового винта 11, ползуна 12 и отсчетной линейки 13.156977Процесс измерений, согласно предлагаемому способу, заключается в следующем. Вращением рукоятки 9 изменяют угол падения пучк электромагнитнь 1 х волн на поверхность образца 8, определяют значение угла а, прн котором отраженная от образца волна имеет минимальную напряженность поля. Затем вместо образца устанавливают металлический лист и находят коэффициент отражения при этом угле и.Для устранения погрешчосги отчета из-за нелинейности характеристик детектора 5 и усилителя определяют коэффициент отражения при помощи аттещоатора 4,По величине угла а и значению коэффициента отражения вычисляют модуль диэлекгрической проницаемости и угол потерь исследуемого образца.Предмет изобретенияСособ изменения комплексной диэлектрической миллиметровом диапазоне волн, основанный на измерении параметров отражаенного пучка электромагнитных волн, направленных под некоторым углом к поверхности исследуемого образца, о т л и ч а ющ и й с я тем, что, с целью упрощения процесса измерений и повышения их точности, изменяют угол па-ения пучка электромагнитных волн на поверхность образца, огределяют значение псевдобр 1 остеровского угла, находят коэффициент отражения при этом угле и вычисляют модуль диэлектрической проницаемости и угол потерь.Составитель Л. 3. Рубинчик Редактор С. Л. Богатырсеа Техрсд А. А. Камышникова Коррсктор Н, В. Гераськина Поди. к печ, 19/1 Х - 63 г. Формат бум. 70,;108/ш Объем 0,18 изд. Заказ 2357/5 Т рак 980 Цена 4 коп. ЦНИИГ 1 И Государственного комитета по делам изобретений и открытий СССР Москва, Центр, пр. Серова, д. 4 Типография. пр, Сапунова, 2
