Номер патента: 156978
Текст

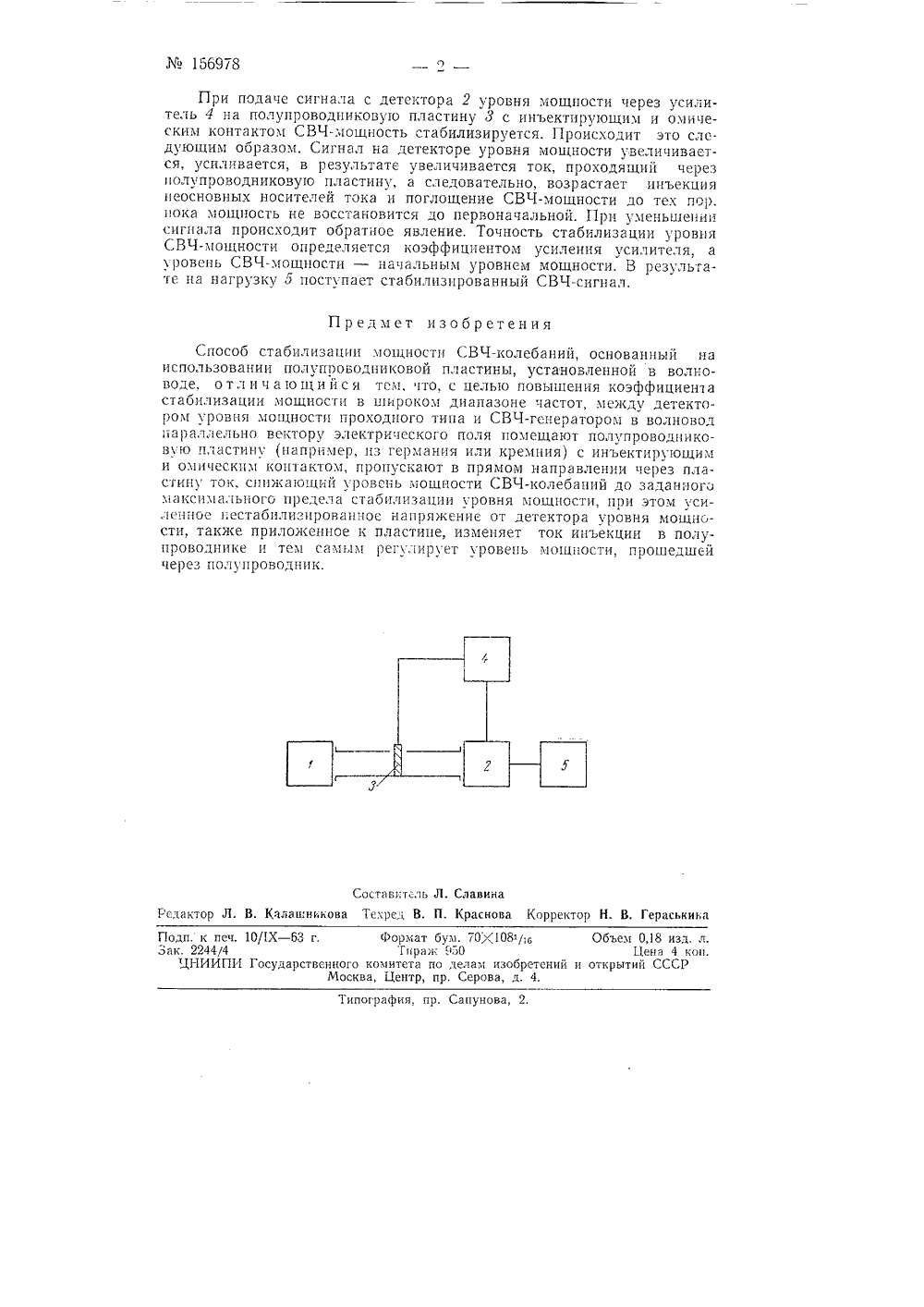

Лв 156978 Класс Н 040; 21 а 4, 73СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Подписная группа Лв 89Ю, К, Пожела и С. П, Кальвенас СПОСОБ СТАБИЛИЗАЦИИ МОЩНОСТИ СВЧ-КОЛЕБАНИЙЗаявлено 30 марта 1961 г. за ЛЪ 724160/40.23 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений и товарных знаков17 за 1963 г.Способ управления СВЧ-мощностью с помощью помещенной в тракте волновода полупроводниковой пластины с током известен.Предлагается способ стабилизации СВЧ-мощностп с использованием эффекта увеличения концентрации носителей тока в полупроводнике путем инъекции неосновных носителей тока, благодаря чему повышается коэффициент стабилизации и получается большая широкополосность, чем у известных стабилизаторов.Управление СВЧ-мощностью осуществляется при помощи процессов, совершающихся в полупроводниковой пластине, установленной между детектором уровня мощности проходного типа и СВЧ-генератором в волновод параллельно вектору электрического поля, что помимо повышения коэффициента стабилизации и широкополосностп обеспечивает высокую надежность устройства и возможность его использования в трактах не только малой, но и большой мощности.На чертеже изображена схема стабилизатора мощности СВЧ-колебаний, Между СВЧ-генератором 1 и детектором 2 уровня мощности проходного типа в волновод параллельно вектору электрического поля помещают полупроводниковую пластину 3 (например, из германия или кремния) с инъектирующим и омическим контактом. При пропускании тока через пластину в прямом направлении из-за инъекции в объем полупроводника неосновных носителей тока увеличивается электропроводность пластины, а следовательно, и абсорбция СВЧ-мощности. Мощность регулируют, изменяя величину пропускаемого через пластину тока.15 б 978 При подаче сигнала с детектора 2 уровня мощности через усилитель 4 на полупроводникову 10 пластину 3 с инъектирующим и Оми 1 еским контактом СВЧ-:1 ощность стабилизируется. Происходит это следующим образом. Сигнал на детекторе уровня мощности увеличивается, усиливается, в результате увеличивается ток, проходягций через полупроводниковую пластину, а следовательно, возрастает инъекция неосновных носителей тока и поглощение СВЧ-мощности до тех пор. пока мощность не восстановится до первоначальной. При уменьшении сигнала происходит обратное явление. Точность стабилизации уровня СВЧ-мощности определяется коэффициентом усиления усилителя, а уровень СВЧ-мощности - начальным уровнем мощности. В результате на нагрузку 5 поступает стабилизированный СВЧ-сигнал. Предмет изобретения Составитель Л. СлавинаГераськиьа сдакто у 108 ц Объем 0,18 изд. л.Ценз 4 коп.1 изобретений и открытий СССР мат бум. 70праги 050ета по делантр, пр, Серова, д. 4. Полн. к печ. 10/1 Х - 63Бак. 224424 "ДНИИПИ Государс венного комнт Москва, Це ипография, пр. Сапунова, 2 Способ стабилизации мощности СВЧ-колебаний, основанный на использовании полупроводниковой пластины, установленной в волноводе, о т л и ч а ю щ и и с я тем, что, с целью повышения коэффициент а стабилизации мощности в широком диапазоне частот, между детектором уровня мощности проходного типа и СВЧ-генератором в волновод параллельно вектору электрического поля помешают полупроводникову 1 о пластину 1 например, из германия или кремния) с иньектиру 1 ощим и омическим ко 11 такто, пропускают в прямом направлении через пластину ток, С 11 ихкаютций уровень мощности СВЧ-колебаний до заданного .13 ксиъа,1 ь 110 ГО п 1 эедела стаоилизации с ровня мощности, при этом усиленное нестабилизированное напряжение от детектора уровня мощнссти, также приложенное к пластине, изменяет ток инъекции в полупроводнике и тем самым регулирует уровень мощ 1 юсти, прошедшей через полупроводник.
СмотретьЗаявка
724160
МПК / Метки
Метки: 156978
Опубликовано: 01.01.1963
Код ссылки
<a href="https://patents.su/2-156978-156978.html" target="_blank" rel="follow" title="База патентов СССР">156978</a>
Устройство для измерения мощности свч-колебаний
Номер патента: 362250
Опубликовано: 01.01.1973
МПК: G01R 21/06
Метки: мощности, свч-колебаний
...расположенная ца широкой стенке волновода в плоскости, перпендикулярной продольной оси волновода, а входы усилителя, выполненного по двухканальной схеме с общей нагрузкой, соединены с полупроводниковыми пластинами.Иа чертеже приведена функциональная схема предлагаемого устройства.В волповоде 1 на его широких стенках симметрично смонтированы полупроводниковые пластины 2 с градиентом концентрации носителей тока и электродами 3. Один из электродов каждой пластины 2 соединен со стенкой 2волновода 1, а с другого снимается вцдеосцгнал, поступающий на вход двухканальногоусилителя 4, цмеюц 1 его непоказанную на чертеже общую нагрузку, к которой подсоединен 5 измерительный прибор 5.Работа устроцства заключается в следующем.Благодаря...
