Электрододержатель для ручной дуговой сварки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

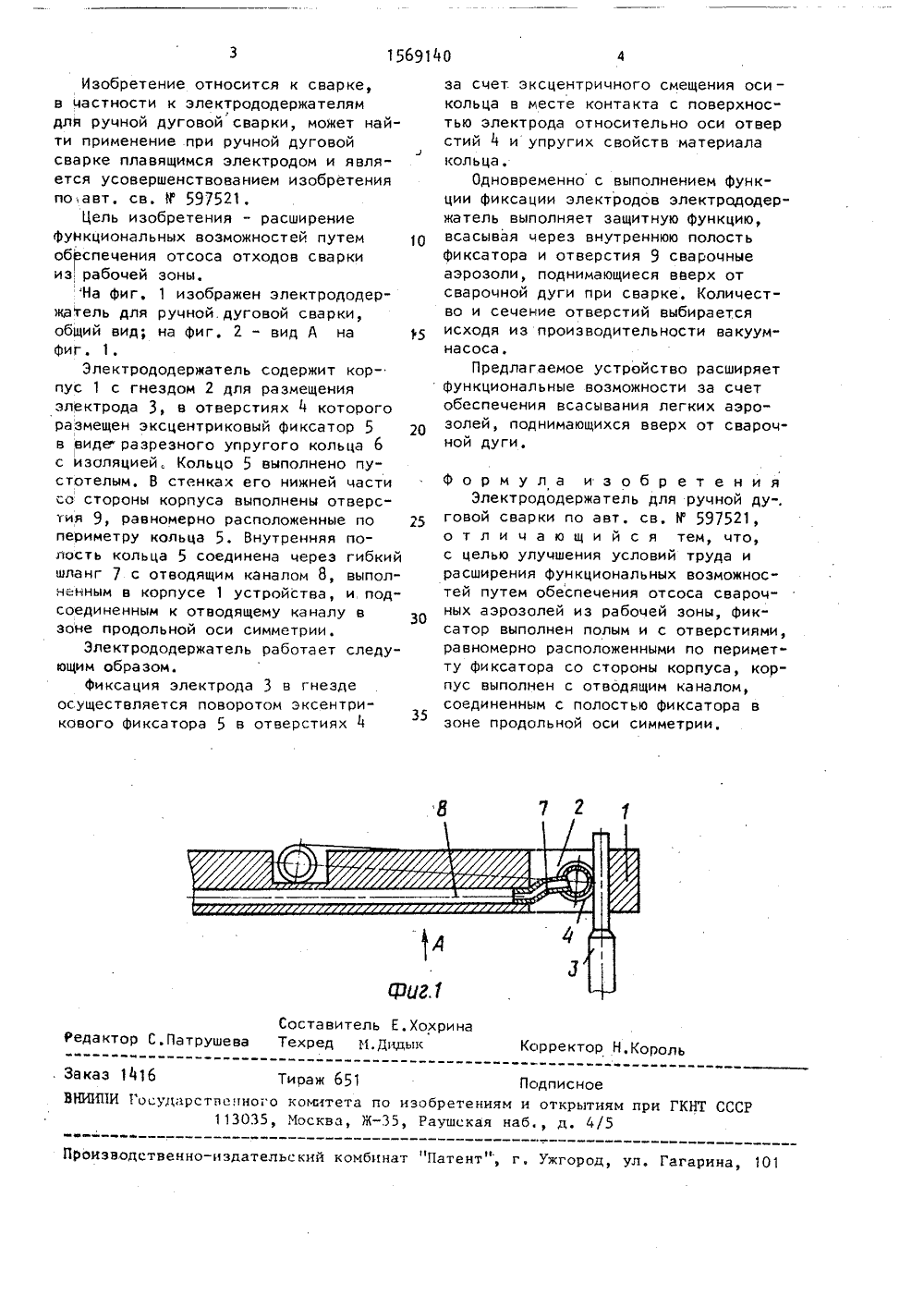

(51)5 В 23 ГОСУДПО ИЗОПРИ ГКН НИЯ ДЕТЕЛЬСТВУ АВТ РСКОМ ЛЯ РУЧНО я к свар е,ржателя и мож ой дуго(57) Изобретение относитв частности к электрододдля ручной дуговой сваркнайти применение при руч сварке плавящимся электродом, Цельизобретения - расширение функциональных возможностей. Электрододержательсодержит корпус 1 с гнездом 2 дляэлектрода 3, в отверстиях которогоразмещен фиксатор 5 электрода, выполненный в виде разрезного кольца.фиксатор выполнен полым, В корпусе 1имеется газоотводящий канал 8, соединенный посредством гибкого шланга7 с полостью фиксатора в зоне продольной оси симметрии, Благодаря этому обеспечивается отсасывание легкихаэрозолей, поднимающихся вверх отсварочной дуги, 2 ил,1569140 г ель Е.ХохринМ,Дидык рре ор ль Заказ 141 ираж б 51коктета поМосква, БПодписноезобретениям и открытиям прРаушекая наб., д, 4/5 ВНКП 1 И Государственного113035,ГКНТ СС изводственно-издательский комбинат "Патент", г, Ужгоро Гагарина, 101 Изобретение относится к сварке,в частности к электрододержателямдля ручной дуговой сварки, может найти применение при ручной дуговойсварке плавящимся электродом и является усовершенствованием изобретенияпо,авт, св. 11 597521.Цель изобретения - расширениефункциональных возможностей путемобеспечения отсоса отходов сваркииз рабочей зоны,На фиг, 1 изображен электрододерждтель для ручной. дуговой сварки,общий вид; на фиг, 2 - вид А нафиг. 1.Электрододержатель содержит корпус 1 с гнездом 2 для размещенияэлектрода 3, в отверстиях 4 которогоразмещен эксцентриковый фиксатор 5в виде разрезного упругого кольца бс изоляцией Кольцо 5 выполнено пустотелым. В стенках его нижней частисо стороны корпуса выполнены отверстия 9, равномерно расположенные попериметру кольца 5, Внутренняя полость кольца 5 соединена через гибкийшланг 7 с отводящим каналом 8, выполненным в корпусе 1 устройства, и подсоединенным к отводящему каналу взоне продольной оси симметрии,Электрододержатель работает следующим образом.Фиксация электрода 3 в гнездеосуществляется поворотом эксентрикавого фиксатора 5 в отверстиях 4 Состав Редактор С.Патрушева Техредза счет. эксцентричного смещения оси -кольца в месте контакта с поверхностью электрода относительно оси отверстий 4 и упругих свойств материалакольца.Одновременно с выполнением функции фиксации электродов электрододержатель выполняет защитную функцию,всасывая через внутреннюю полостьФиксатора и отверстия 9 сварочныеаэрозоли, поднимающиеся вверх отсварочной дуги при сварке, Количество и сечение отверстий выбираетсяисходя из производительности вакуумнасоса,Предлагаемое устройство расширяетфункциональные возможности за счетобеспечения всасывания легких аэрозолей, поднимающихся вверх от сварочной дуги,Формула изобретенияЭлектрододержатель для ручной ду-.говой сварки по авт. св. У 597521, о т л и ч а ю щ и й с я тем, что, с целью улучшения условий труда и расширения функциональных возможнос" тей путем обеспечения отсоса сварочных аэрозолей из рабочей зоны, фиксатор выполнен полым и с отверстиями, равномерно расположенными по периметту фиксатора со стороны корпуса, корпус выполнен с отводящим каналом, 35соединенным с полостью фиксатора в зоне продольной оси симметрии
СмотретьЗаявка
4476832, 24.08.1988
В. С. Старух и В. И. Галамай
СТАРУХ ВАЛЕРИЙ СТАНИСЛАВОВИЧ, ГАЛАМАЙ ВЛАДИМИР ИОСИФОВИЧ
МПК / Метки
МПК: B23K 9/28
Метки: дуговой, ручной, сварки, электрододержатель
Опубликовано: 07.06.1990
Код ссылки
