Устройство для отвертывания шпилек

Загрузка...

Номер патента: 1572799

Опубликовано: 23.06.1990

Авторы: Галамай, Старух

МПК: B25B 13/44, B25B 13/48

Метки: отвертывания, шпилек

...КНТ С о-изцательскидд комбинат "Патент", г. Ужгород, ул, Гагар зводстве Изобретение относится к ручному инструменту, а именно и устройствам для отвертываиия шпилек, и может быть использовано в различных отраслях ма шиностроения,Цель чзобретения - повышение надежности за счет исключения срыва со шпильси при работе.На фйг. 1 изображено устройство, 10 общий вид; на фиг. 2 - сечение А-А на фиг, 1.Устройство для отвертывания шпилек содержит полый цилиндрический корпус 1 с прорезью 2, стенки 3 кото рой расположены по радиусу корпуса 1 и образуют с его внутренней поверхностью два продольных резцовых выступа 4. В резьбовом отверстии корпуса 1 установлена рукоятка 5, на упорном 2 р торце которой выполнен третий про дольный резцовый выступ 6....

Электрододержатель для ручной дуговой сварки

Загрузка...

Номер патента: 1569140

Опубликовано: 07.06.1990

Авторы: Галамай, Старух

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

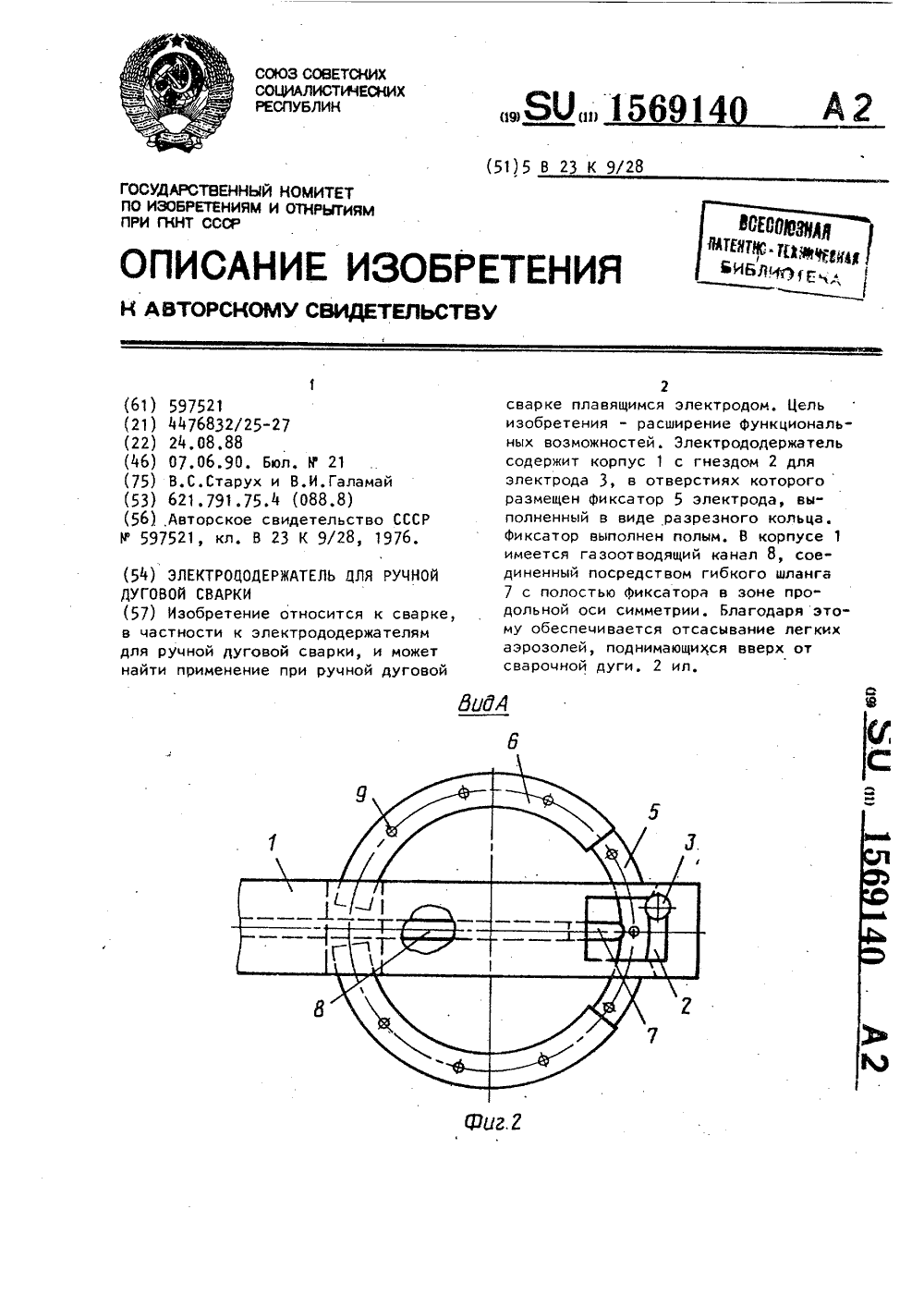

...возможностей путемобеспечения отсоса отходов сваркииз рабочей зоны,На фиг, 1 изображен электрододерждтель для ручной. дуговой сварки,общий вид; на фиг, 2 - вид А нафиг. 1.Электрододержатель содержит корпус 1 с гнездом 2 для размещенияэлектрода 3, в отверстиях 4 которогоразмещен эксцентриковый фиксатор 5в виде разрезного упругого кольца бс изоляцией Кольцо 5 выполнено пустотелым. В стенках его нижней частисо стороны корпуса выполнены отверстия 9, равномерно расположенные попериметру кольца 5, Внутренняя полость кольца 5 соединена через гибкийшланг 7 с отводящим каналом 8, выполненным в корпусе 1 устройства, и подсоединенным к отводящему каналу взоне продольной оси симметрии,Электрододержатель работает следующим...

Электродуговой нагреватель

Загрузка...

Номер патента: 1484523

Опубликовано: 07.06.1989

Авторы: Галамай, Старух

МПК: B23K 3/02

Метки: нагреватель, электродуговой

...электрода 3 закрыт гофрированным гибким кожухом 14.Нагреватель работает следующим образом,Оператор включает питание и, нажавчукой на ручку 13, перемещает угольный электрод 3 в осевом направлениидо контакта с медным электродом 2внутри выточки. Происходит зажиганиеэлектрической дуги, нагревающей медный электрод 2. Усилие ручной подачине прекращается до момента нагревамедного электрода 2, при котором еготемпература станет равной нижнему значению заданного интервала температур,Происходит формоизменение упругогоплоского нитинолового диска 5Приэтом стопор 7 перемещается в крайнееправое положение (холостой ход).Маркированный конец пластины 9перемещается напротив смотрового окна 10 в корпусе нагревателя - этосигнал о прекращении ручной...
