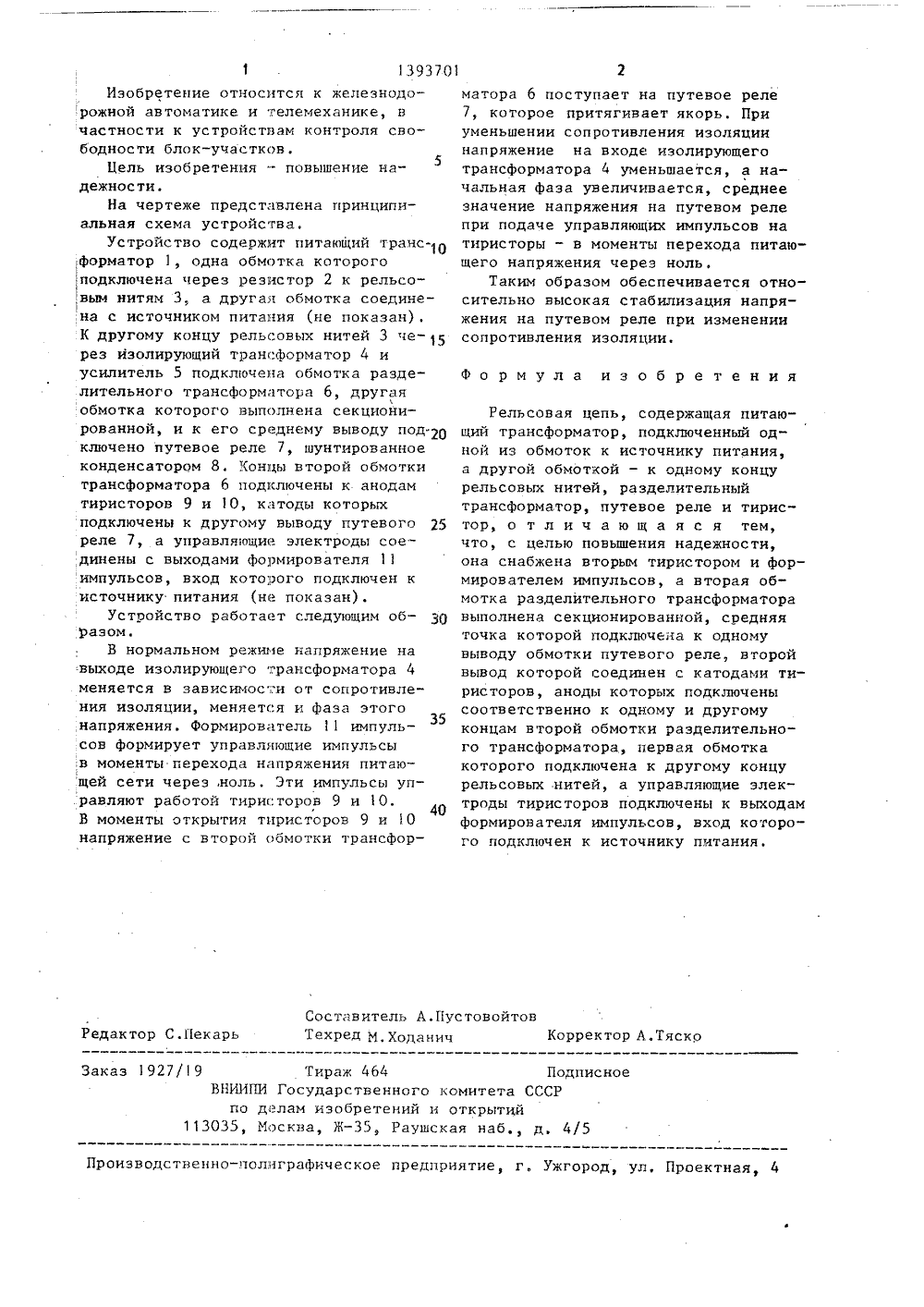

,139 Е 23/ ЕНИ ЕЛЬСТВУ в я к железн емеханике,контроля Цель изо ности. Уствышение н тени 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ПИСАНИЕ ИЗО М ДВТОРСНОМУ СИИ(71) Московский институт инжежелезнодорожного транспорта(56) Авторское свидетельствоУ 281524, кл. В 61 Е 23/16,(54) РЕЛЬСОВАЯ ЦЕПЬ (57) Изобретение относит дорожной автоматике и те в частности к устройства свободности блок-участко ройство содержит питающий трансформатор 1, подключенный к рельсовым нитям 3, к другому концу которых подключен разделительный трансформатор6, к второй обмотке которого черезтиристоры 9 и 10 подключено путевоереле 7. Управляющие электроды тиристоров подключены к выходам формирователя 11 импульсов, который формируетуправляющие импульсы в моменты перехода питающего напряжения через О.С изменением сопротивления изоляцииамплитуда и фаза напряжения на входеразделительного трансформатора 6 изменяются, однако среднее значениенагряжения на путевом реле 7 не изменяется. 1 ил.1393701 матора 6 поступает на путевое реле 7, которое притягивает якорь. При уменьшении сопротивления изоляции напряжение на входе изолирующего трансформатора 4 уменьшается, а начальная фаза увеличивается, среднее значение напряжения на путевом реле при подаче управляющих импульсов на тиристоры - в моменты перехода питающего напряжения через ноль.Таким образом обеспечивается относительно высокая стабилизация напряжения на путевом реле при изменении сопротивления изоляции,формула изобретения Составитель А.ПустовойтовТехред М.Ходанич Корректор А.Тяско Редактор С.11 екарь Заказ 1927/19 Тираж 464 ПодписноеВНИИПИ Государственного комитета СССРпо длам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к железнодорожной автоматике и телемеханике, в частности к устройствам контроля свободности блок-участков,Цель изобретения -. повышение на 5 дежности.На чертеже представлена принципиальная схема устройства.Устройство содержнлт питающий трансформатор 1, одна обмотка которого подключена через резистор 2 к рельсо,вым нитям 3, а другая обмотка соединена с источником питания (не показан). К другому концу рельсовых нитеи 3 че рез изолирующий трансформатор 4 и усилитель 5 подключена обмотка разделительного трансформатора 6, другая обмотка которого выполнена секционированной, и к его среднему выводу подключено путевое реле 7, шунтированное конденсатором 8, Концы второй обмотки трансформатора 6 подключены к анодам тиристоров 9 и 10, катоды которых подключены к другому выводу путевого 25 реле 7, а управляющие электроды соединены с выходами формирователя 11 импульсов, вход которого подключен к источнику питания (не показан).Устройство работает следующим образом.В нормальном режиме напряжение на выходе изолирующего трансформатора 4 меняется в зависимос ги от сопротивления изоляции, меняется и фаза этогонапряжения. формирователь 11 импульсов формирует управляющие импульсыв моменты перехода напряжения питающей сети через, ноль. Эти импульсы управляют работой тиристоров 9 и 10.В моменты открытия тиристоров 9 и 1 Онапряжение с второй обмотки трансфорРельсовая цепь, содержащая питающий трансформатор, подключенный одной из обмоток к источнику питания, а другой обмоткой - к одному концу рельсовых нитей, разделительный трансформатор, путевое реле и тиристор, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, она снабжена вторым тиристором и формирователем импульсов, а вторая обмотка разцелительного трансформатора выполнена секционированной, средняя точка которой подключена к одному выводу обмотки путевого реле, второй вывод которой соединен с катодами тиристоров, аноды которых подключены соответственно к одному и другому концам второй обмотки разделительного трансформатора, первая обмотка которого подключена к другому концу рельсовых нитей, а управляющие электроды тиристоров подключены к выходам формирователя импульсов, вход которого подключен к источнику питания.
СмотретьЗаявка
4150590, 21.11.1986
МОСКОВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
БРЫЛЕЕВ АРКАДИЙ МИХАЙЛОВИЧ, ПИМАНОВ ЕВГЕНИЙ ПАВЛОВИЧ, ТАРАСОВ ЕВГЕНИЙ МИХАЙЛОВИЧ
МПК / Метки
МПК: B61L 23/16
Опубликовано: 07.05.1988
