Мембранный кран управления для системы регулирования давления воздуха в шинах автомобиля

Номер патента: 135775

Авторы: Бутусов, Лазарев

ZIP архив

Текст

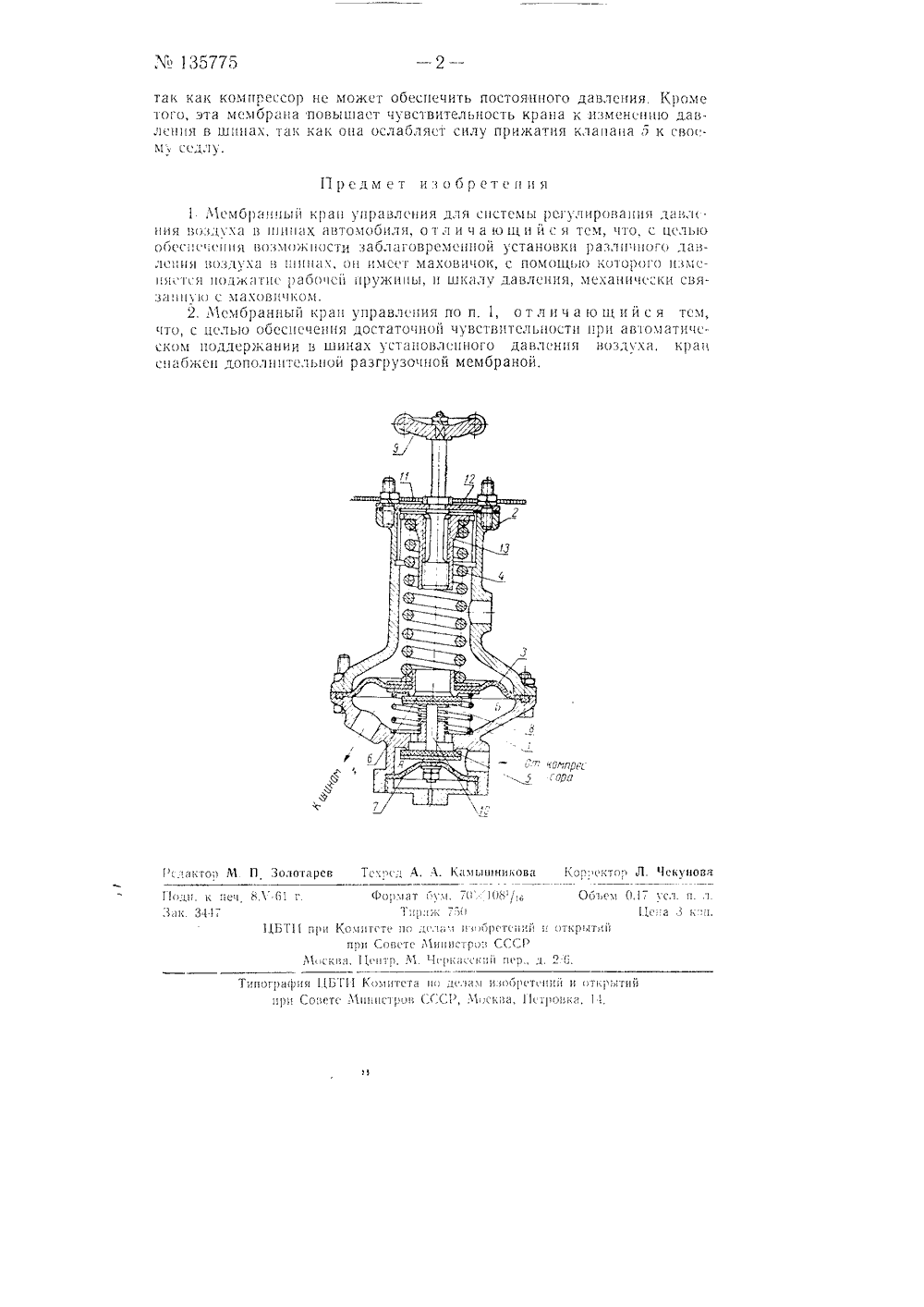

135775 Класс 63 е, 30 ю 2 ссср АНИЕ ИЗОРСКОМУ ЕТЕЛЬСТБУ дппсная аруппсс ЛЗ 24 В, В Лазарев и А. М. Б о МЕМБРАННЫЙ КРАН УПРАВЛЕН РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ В АВТОМОБИЛЯДЛЯ СИСТЕМЬ УХА В ШИНАХ о лелав 1 изобретенийССР 1 аивлево 1 иквв 1960 г за Хе 669799 от в Когтите и открытий нри Совете Линистро Опубликова Ьюллетене изобретений М. 3 за 1961 г Извсстныс краны управления для систем регулирования давления воздуха в шинах автомобиля, представляющие собой обычные трехходовые краны, не в состоянии обеспечить в системе заранее заданную величину давления и не обладают достаточной чувствительностью. Кроме того, при открывании крана, с целью выпуска из шин воздуха, манометр системы благодаря большой скорости истечения воздуха не может пра. вильно показывать снижение давления,Кран, выполненный согласно изобретению, лишен этих недостатков, Сущность изобретения заключается в том, что кран снабжен маховичком, связанным с градуированной шкалой, служащим для изменения натяга рабочей пружины.Кран может быть снабжен допол 1 штельной разгрузочной мембраной.На чертеже прсдставлен продольный разрез крана.Кран состоит из корпуса 1, крышки 2, рабочей мембраны 3, рабочей пружины 4, впускного 5 и выпускного 6 клапанов, разгрузочной мембраны 7, пружины впускного клапана 8, маховичка 9, градуированной шкалы (не показанной на чертеже), штока 10 и устройства передачи движения на шкалу, состоящего из шестерни 11, стойки 12 и гайки 13,Обеспечение в системе заранее заданной величины давления осуществляется поворотом маховичка 9, что приводит к изменению натяга рабочей пружины 4. При этом усилие пружины через рабочую мембрану 3, выпускной клапан 6 и ш.ок 10 передается на впускной клапан 5, который пропускает воздух из полости А в полость Б, а из нее в шины автомобиля. Заданная величина давления фиксируется на градуированной шкале. Для увеличения в системе давления пружину 4 нужно подтянуть, а для уменьшения - ослабить. Кран обеспечивает автоматическое поддержание в системе заданного давления. Разгрузочная мембрана 7 служит для сглаживания пульсации давления в полости А при работе компрессора,так как компрессор не может обеспечить постоянного давления. Крометого, эта мембрана повышает чувствительность крана к изменению давления в шина.;, так как она ослабляет силу прижатия клапана 5 к свсн 1 мседлу. Предмет изобретен и я 1 Мембранный кран управления для системы регулирования давлс. ния во;духа в шинах автомобиля, о т л и ч а ю щ и й с я тем, что, с целью обесс чсния возм 1 ж 1 юсти заблаговремс 1 шой установки различного давлс 11 ия воздухха и шинах, он ихсев маховичок, с помощью козорого измс 151 стс 51 подж 11 Гис рабо 1 сй пружины, и шка 1 лу давлени 51, ъ 1 схаиисеки связа 1 н 5 к с х 1 ахквциком.2. Мембранный кран управления по п. 1, о т л и ч а ю щ и й с я тем, что, с целью обеспсче 1 шя достатошой чувствительности при ав 1 оматичс. аком поддержании в шинах установленного давления воздуха, кран а 1 абжен дополнительной разгрузочной мембраной,кОМПР 1 г О,т тректоп Л1;,1 актор М П Зо.тотарев Техре 51 А. А. Ка 55,он 5 ков купон мат Пуч, 71 И 18/в ь вет 0,17 усп. и. л11 е а 3 к"и 11 одп. к пеп 8 Лг.Лак 34.1(11 БТ 11 прп Кок Т;рп 5 к, Э5 Тете по д 5 сне пзовре 5 теппп ии Совете Л 1 нпнстро: СССР1 ептр М, 1 ркасскпй пео и,5 тк р вт 1 к о. аско 5,Типораф 555 1113 111 Котета и) д 35 55 л(50 ретеппЙ и отк 11 в 5 т 5 Й прп Со 55 етс .1 пнпст 15 о СССР, .Чскпа, 11 етровка, 11

Смотреть

Заявка

669799, 01.06.1960

Бутусов А. М, Лазарев В. В

МПК / Метки

МПК: B60C 23/00

Метки: автомобиля, воздуха, давления, кран, мембранный, системы, шинах

Опубликовано: 01.01.1961
