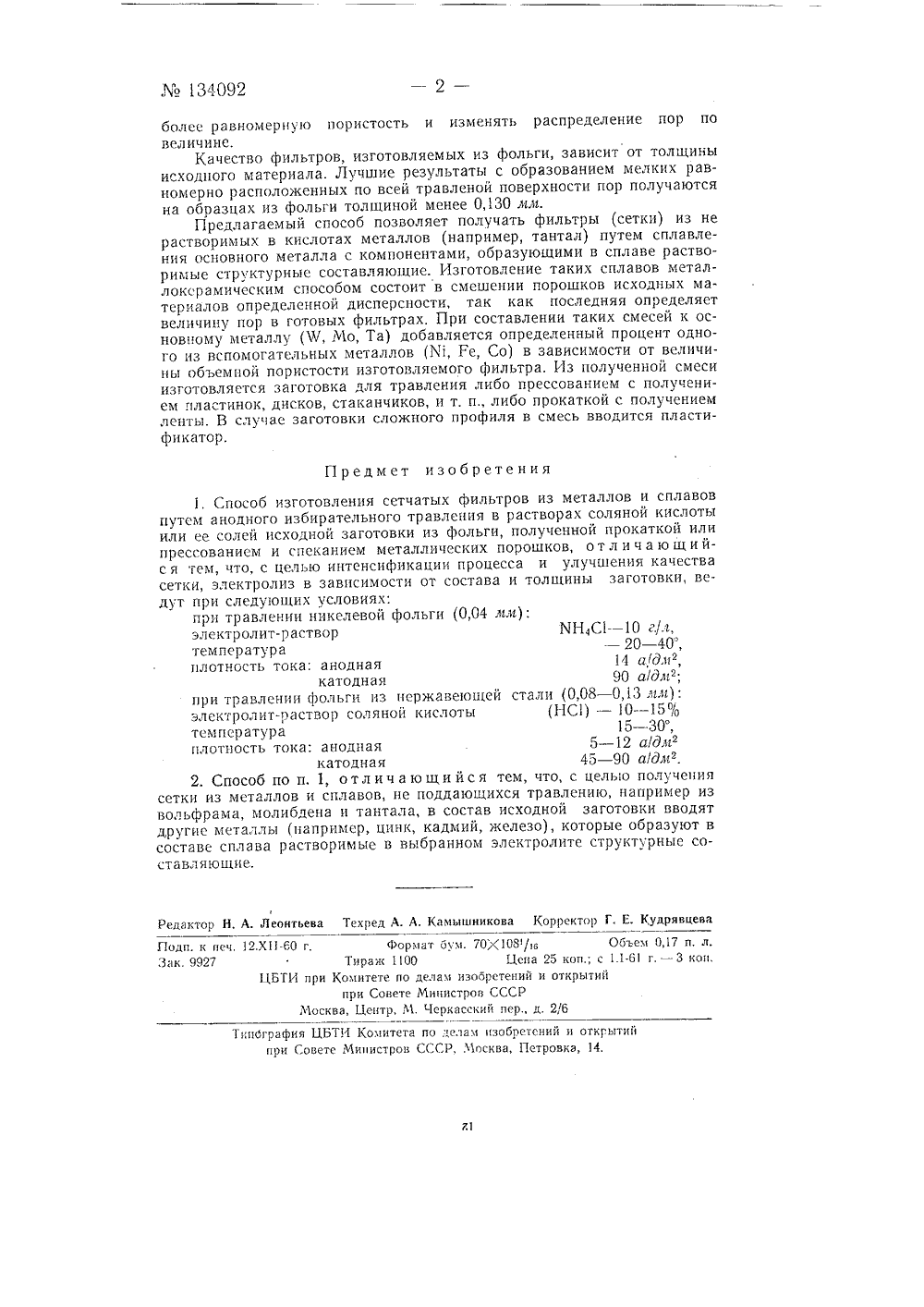

Способ изготовления сетчатых фильтров из металлов и сплавов

Номер патента: 148239

Опубликовано: 01.01.1962

Авторы: Кукконен, Магницкий, Постнов

МПК: C22B 34/00, C22B 4/08

Метки: заготовка, металлов, плавления, сплавов, тигель, тугоплавких

...предохраняющее от выплескивания металла при плавке; в нижней части заготовки находится углубление диаметром 15 - 30 мм и глубиной 15 - 40 мм, обеспечивающее заданное направление струи жидкого металла. При использовании электрической дуги для ее стабилизации строго по оси заготовки применяют соленоид 3 постоянного тока. Для уменьшения вращательного движения жидкого металла в ванне устанавливают переключатель, позволяющий менять направление тока в соленоиде,Объем расплавленного металла определяется толщиной заготовки до нижнего углубления; скорость плавления металла определяется величиной подводимой мощности, Плавку проводят в вакууме или в среде инертного газа. Расплавленный металл заливают в стационарные формы 4Чо 148239...

Номер патента: 182927

Опубликовано: 01.01.1966

МПК: G01N 31/02, G01N 33/20

Метки: кислорода, металлов, соединениях, сплавах

...5 яин, Включают печиб и б и после нагрева печи 5 до 625 С, а печи б до 1200 С снова пропускают ток аргона в том же режиме. Кран 3 переключают на выход газа в атмосферу, а кран 4 закрывают.5 Затем подают воду в головку патрона и опускают патрон в печь б.После того как резиновый баллон 7 наполнится водородом, выделяющимся в результате разложения гидрида кальция, открываюг 0 кран 4, выпустив из баллона водород, его закрывают. Далее подают аргон до наполнения резинового баллона 7, затем в коробку 8 для охлаждения - воду. Через 20 лик после того, как патрон нагреется до 1200 С, его осторож по переносят в коробку 8 для охлаждения.Через 30 - 40 лшн патрон нз коробки для охлаждения вынимают, опускают нижний его выступ в подставку 9 и...

Номер патента: 579352

Опубликовано: 05.11.1977

Авторы: Акбердин, Голикова, Гришин, Фокин

МПК: C25D 21/12

Метки: металла, содержания, сплаве

...процентному содержанию каждого иэ металлов в сплаве.На чертеже изображена блок-схема уст ройства, поясняющая предпагаемый способ.Устройство содержит источники 1 и 2 питания, схему 3 управления, аноды 4 и 5 и катод 6На аноды 4 и 5, изготовленные из разных металлов, подается питающее напрйж ние, равное по абсолютной величине и не изменяющеесяв процессе эпектропитическо го осаждения. Токи, протекающие между анодом 4 и катодом 6 и между анодом 5 и катодом 6, будут равны между собой (площади анодов 4 и 5 равны), при этом соотношение метаппов в сплаве, поиученного в таких условиях, будет примерно одинаковое.Йпя регулирования процентттого содержания металла и сплаве введена схема 3 управления, которая подключает источники 1 и 2 к анодам 4...

Номер патента: 1227703

Опубликовано: 30.04.1986

Авторы: Айдаров, Акимов, Гилев, Молчанов, Сафронов

МПК: C22B 9/02

Метки: жидких, металлов, рафинирования, сплавов

...твердые нерастворимые частицы, как более легкие, нсплывают и через заборные окна 11 верхней старели 8 вместе с черновым металлом 27703 2поступают в пространство между таре"лями 6 и 8При вращении ротора 1 под действием центробежных сил и динамического напора, создаваемого лопатками, 7нижней тарели 6, рафинируемый металлпродавливается через щель 12 в котел,В щели 12 накапливается масса кристаллов нерастворимых примесей, ко торая в свою очередь служит фильтром для более легких частиц. После наполнения кристаллами пространства между тарелями 6 и 8 съемами Фильтрующий орган 1 механизмом 1718 поднимают над уровнем рафинируемого металла в котле. Изменяют направ. ление вращения ротора 1 приводом 15,увеличивают число его оборотов. Жидкий металл,...

Номер патента: 77786

Опубликовано: 01.01.1949

Авторы: Хаймович, Циммергакл

МПК: G01N 27/416

Метки: количественного, металлов, сплавах

...металлы, которые находились в анализируемом образце 71 Предлагается способ количественного определения металлов всплавах, основанный на известномприеме растворения исследуемогообразца, в ртути,Особенностью предлагаемого способа является то, что амальгамусплава титруют при энергичномразмешивании и нагревании раствором хлористой ртути или другого окислителя для последовательного перевода металлов из амальгамыв сменяемые водные растворы. Поизменению потенциала амальгамыопределяют конец выщелачивания изсплава каждого из металлов, Количественное определение содержанияпроизводят в отдельных фракцияхводного раствора.В процессе первичного титрованияамальгамы исследуемого сплаванаиболее электроотрицательныйметалл сплава, согласно...
