Пресс-форма для изготовления линзорастровой стереоскопической изопродукции

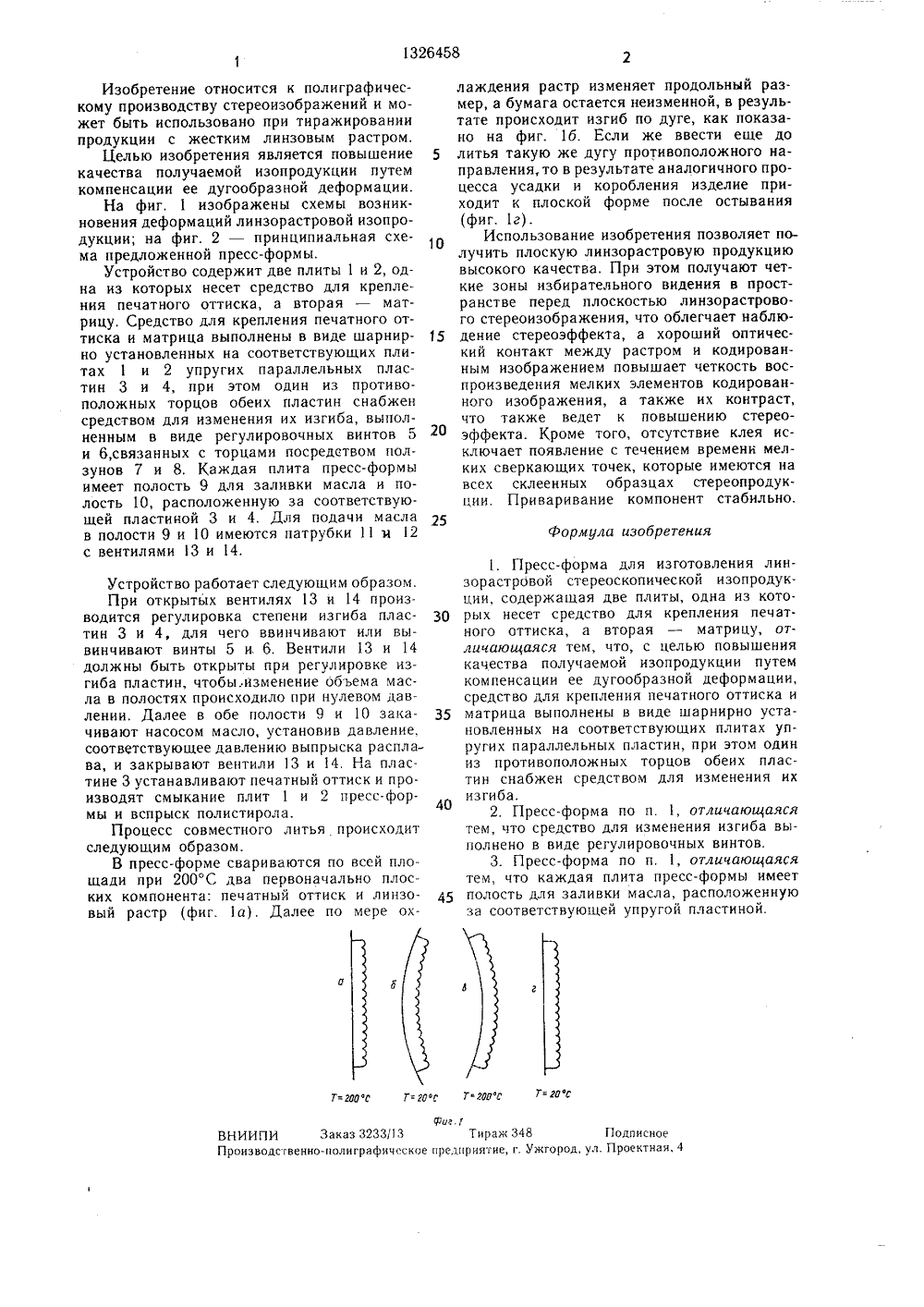

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИРЕСПУБЛИН132645 1 МЗ 50 д Уп Мосг аления рисполо, Ю. М. ВороА. Стребков ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ПИСАНИЕ ИЗОБРЕВ 10 РСКОМУ СВИДЕТЕЛЬСТВ(54) ПРЕСС-ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ ЛИНЗОРАСТРОВОЙ СТЕРЕОСКОПИЧЕСКОЙ ИЗОПРОДУКЦИИ(57) Изобретение относится к полиграфическому производству линзорастровых стереоскопическйх изображений. Цель изобретения - повышение качества получаемой изопродукции путем компенсации ее дугообразной деформации. Пресс-форма состоит из двух плит 1 и 2, образующих полости 9 и 10, перекрытые упругими пластинами 3 и 4, один торец которых через шарнир упирается в стенку пресс-формы, а к другому торцу через шарнир и ползуны 7 и 8 подведены регулировочные винты 5 и 6. Винты 5 и 6 осуществляют давление на торцы пластин 3 и 4 и изгибают эти пластины по дуге с величиной радиуса в зависимости от нажима. Для сохранения установленной заранее дугообразной формы в моменты вспрыска расплава образованные позади изогнутых пластин полости заполнены маслом под давлением, равным давлению вспрыскиваемого расплава. 2 з.п. ф-лы, 2 ил.1326458 Формула изобретения т гооо т= гоо т=гоос т= гого тиг, 7ВНИИПИ Заказ 3233/13 Тираж 348 ПодписноеПроизводственно-полиграфицсское предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к полиграфическому производству стереоизображений и может быть использовано при тиражировании продукции с жестким линзовым растром.Целью изобретения является повышение качества получаемой изопродукции путем компенсации ее дугообразной деформации.На фиг, 1 изображены схемы возникновения деформаций линзорастровой изопродукции; на фиг. 2 - принципиальная схема предложенной пресс-формы.Устройство содержит две плиты 1 и 2, одна из которых несет средство для крепления печатного оттиска, а вторая - матрицу. Средство для крепления печатного оттиска и матрица выполнены в виде шарнирно установленных на соответствующих плитах 1 и 2 упругих параллельных пластин 3 и 4, при этом один из противоположных торцов обеих пластин снабжен средством для изменения их изгиба, выполненным в виде регулировочных винтов 5 и б,связанных с торцами посредством ползунов 7 и 8. Каждая плита пресс-формы имеет полость 9 для заливки масла и полость 10, расположенную за соответствующей пластиной 3 и 4, Для подачи масла в полости 9 и 10 имеются патрубки 11 и2 с вентилями 13 и 14. Устройство работает следующим образом.При открытых вентилях 13 и 14 произ. водится регулировка степени изгиба пластин 3 и 4, для чего ввинчивают или вывинчивают винты 5 и. б. Вентили 13 и 14 должны быть открыты при регулировке изгиба пластин, чтобы:изменение обьема масла в полостях происходило при нулевом давлении, Далее в обе полости 9 и 10 закачивают насосом масло, установив давление, соответствующее давлению выпрыска расплава, и закрывают вентили 13 и 14, На пластине 3 устанавливают печатный оттиск и производят смыкание плит 1 и 2 пресс-формы и вспрыск полистирола.Процесс совместного литья происходит следующим образом.В пресс-форме свариваются по всей площади при 200 С два первоначально плоских компонента: печатный оттиск и линзовый растр (фиг. 1 а), Далее по мере охлаждения растр изменяет продольный размер, а бумага остается неизменной, в результате происходит изгиб по дуге, как показано на фиг. 1 б. Если же ввести еще до 5 литья такую же дугу противоположного направления, то в результате аналогичного процесса усадки и коробления изделие приходит к плоской форме после остывания (фиг. 1 г).Использование изобретения позволяет получить плоскую линзорастровую продукцию высокого качества. При этом получают четкие зоны избирательного видения в пространстве перед плоскостью линзорастрового стереоизображения, что облегчает наблю дение стереоэффекта, а хороший оптический контакт между растром и кодированным изображением повышает четкость воспроизведения мелких элементов кодированного изображения, а также их контраст, что также ведет к повышению стереоэффекта. Кроме того, отсутствие клея исключает появление с течением времени мелких сверкающих точек, которые имеются на всех склеенных образцах стереопродукции. Приваривание компонент стабильно.25 1. Пресс-форма для изготовления линзорастровой стереоскопической изопродукции, содержащая две плиты, одна из кото рых несет средство для крепления лечатного оттиска, а вторая - матрицу, отличающаяся тем, что, с целью повышения качества получаемой изопродукции путем компенсации ее дугообразной деформации, средство для крепления печатного оттиска и 35 матрица выполнены в виде шарнирно установленных на соответствующих плитах упругих параллельных пластин, при этом один из противоположных торцов обеих пластин снабжен средством для изменения их изгиба.2, Пресс-форма по и. 1, отличающаясятем, что средство для изменения изгиба выполнено в виде регулировочных винтов.3. Пресс-форма по п, 1, отличающаясятем, что каждая плита пресс-формы имеет 45 полость для заливки масла, расположеннуюза соответствующей упругой пластиной.
