Функциональный генератор и функциональный генератор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

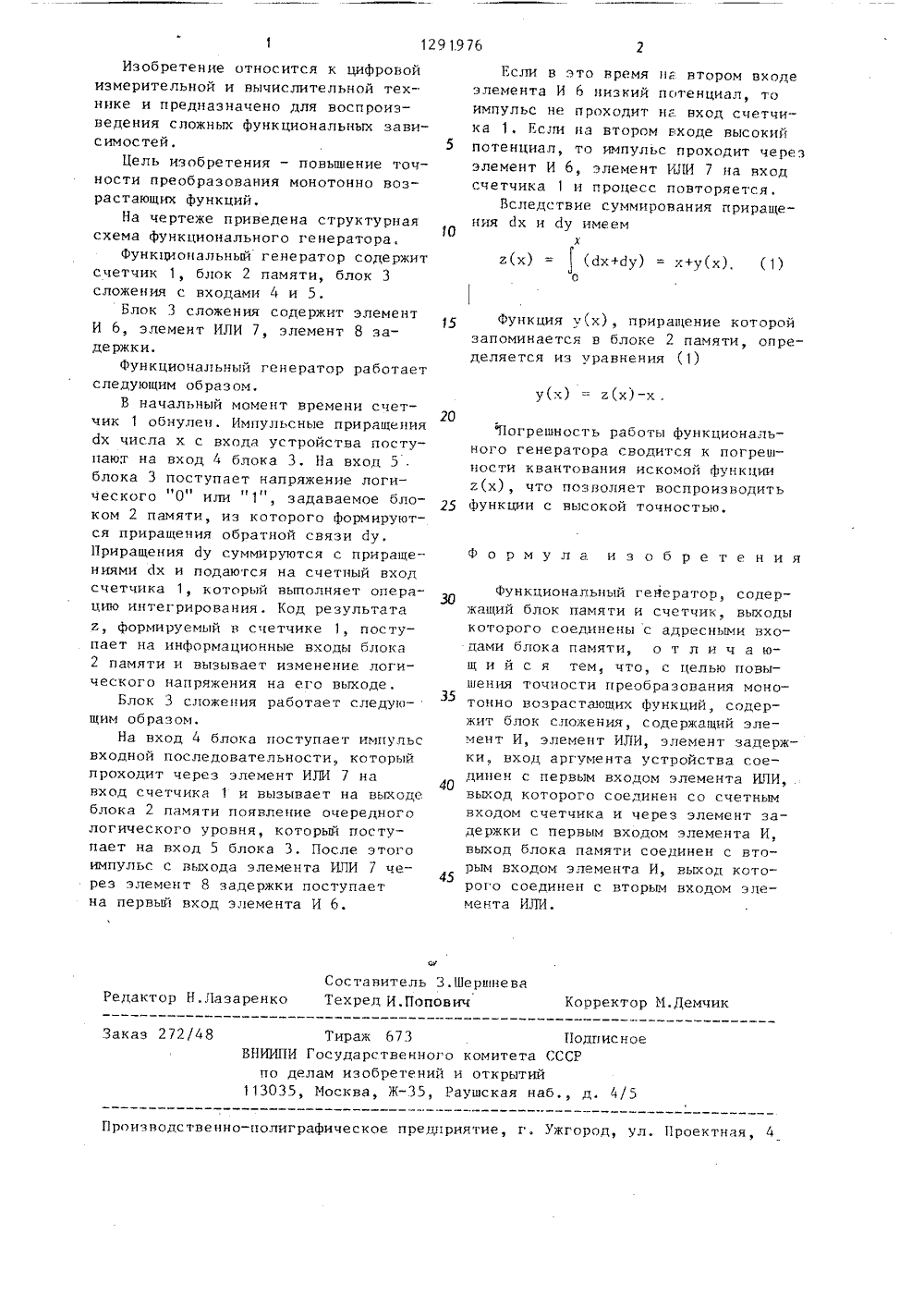

( титут В. Гапанюк ьство СССР /02, 1983.Обработка де рж ИЛИ 7,нныйлемент И 6, элементнт задержки 8. Предло 3 суммирования позволять операции над совокуп-импульсных и потенциин, 1 ил. и э импульсных сиг 6, с. 113. ме ло во ет про ностью с ьных вели ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ 1) 3826364/24 - 2422) 18.12.8446) 23.02.87. Бюл. У 771) Физико-механическиим. Г.В. Карпенко72) Р.А. Воробель и Я.53) 681.325(088.8)56) Авторское свидетел1108426, кл. С 06 Р 1Мельников А,А. и др.астотных и временныхалрв, М,: Энергия, 197(57) Изобретение относится к цифровой вычислительной технике и предназначено для воспроизведения сложных функциональных зависимостей,Цель изобретения - повышение точностипреобразования монотонно возрастающих функций. В функциональный генератор, содержащий счетчик 1, блок 2памяти, введен блок 3 суммирования,1 1291,976 х(х) =(дх+ду) = х+у(х), (1) о у(х) == г(х) - х Формула и з о б р е т е н и я ческаго напряжения на его выходе,Блок 3 сложения работает следующим образом.На нхад 4 блока поступает импульс входной последовательности который проходит через элемент ИЛИ 7 на вход счетчика 1 и вызывает на выходе блока 2 памяти появление очереднога логического уровня, который поступает на вход 5 блока 3, После этого импульс с выхода элемента ИЛИ 7 че - рез элемент 8 задержки поступает на первый вход элемента И 6. Составитель З.ШершненаРедактор Н,Лазаренко Техред И,Попович Корректор М.Демчик Заказ 272/48 Тираж 673 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к цифровойизмерительной и вычислительной технике и предназначено для воспроизведения сложных функциональных зависимостей.Цель изобретения - повышение точности преобразования монотонно возрастающих функций,На чертеже приведена структурнаясхема функционального генератора,Функциональный генератор содержитсчетчик 1, блок 2 памяти, блок 3сложения с входами 4 и 5,Блок 3 сложения содержит элементИ 6, элемент ИЛИ 7, элемент 8 задержки.Функциональный генератор работаетследующим образом,В начальный момент времени счетчик 1 обнулен. Импульсные приращенияЙх числа х с входа устройства поступают на вход 4 блока 3, На вход 5 .блока 3 поступает напряжение логического "0" или "1", задаваемое блоком 2 памяти, из которого формируются приращения обратной связи Лу,Приращения с 1 у суммируются с приращениями с 1 х и подаются на счетный входсчетчика 1, который выполняет операцию интегрирования. Код результатак, формируемый в счетчике 1, поступает на информационные входы блока2 памяти и вызывает изменение логиЕсли в это время н;. втором входеэлемента И б низкий потенциал, тоимпульс не проходит на вход счетчика 1, Если на втором входе высокий 5 потенциал, то импульс проходит черезэлемент И 6, элемент ИЛИ 7 на входсчетчика 1 и процесс повторяется.Вследствие суммирования приращения Йх и Йу имеем10 15 ФУнкция у(х), приращение которойзапоминается в блоке 2 памяти, определяется из уравнения (1) 20Погрешность работы функционального генератора сводится к погрешности квантования искомой функции к(х), что позволяет воспроизводить 25 функции с высокой точностью,Функциональный гейератор, содержащий блок памяти и счетчик, выходыкоторого соединены с адресными входами блока памяти, о т л и ч а ющ и й с я тем, что, с целью понывшения точности преобразования монотонно возрастающих функций, содержит блок сложения, содержащий элемент И, элемент ИЛИ, элемент задержки, вход аргумента устройства сое 40динен с первым входом элемента ИЛИ,выход которого соединен со счетнымвходам счетчика и через элемент задержки с первым входом элемента И,выход блока памяти соединен с вто 45рым входом элемента И, выход которого соединен с вторым входом элемента ИЛИ,
СмотретьЗаявка
3826364, 18.12.1984
ФИЗИКО-МЕХАНИЧЕСКИЙ ИНСТИТУТ ИМ. Г. В. КАРПЕНКО
ВОРОБЕЛЬ РОМАН АНТОНОВИЧ, ГАПОНЮК ЯРОСЛАВ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G06F 7/544
Метки: генератор, функциональный
Опубликовано: 23.02.1987
Код ссылки
<a href="https://patents.su/2-1291976-funkcionalnyjj-generator-i-funkcionalnyjj-generator.html" target="_blank" rel="follow" title="База патентов СССР">Функциональный генератор и функциональный генератор</a>
