Способ определения содержания водорода в металлах и сплавах

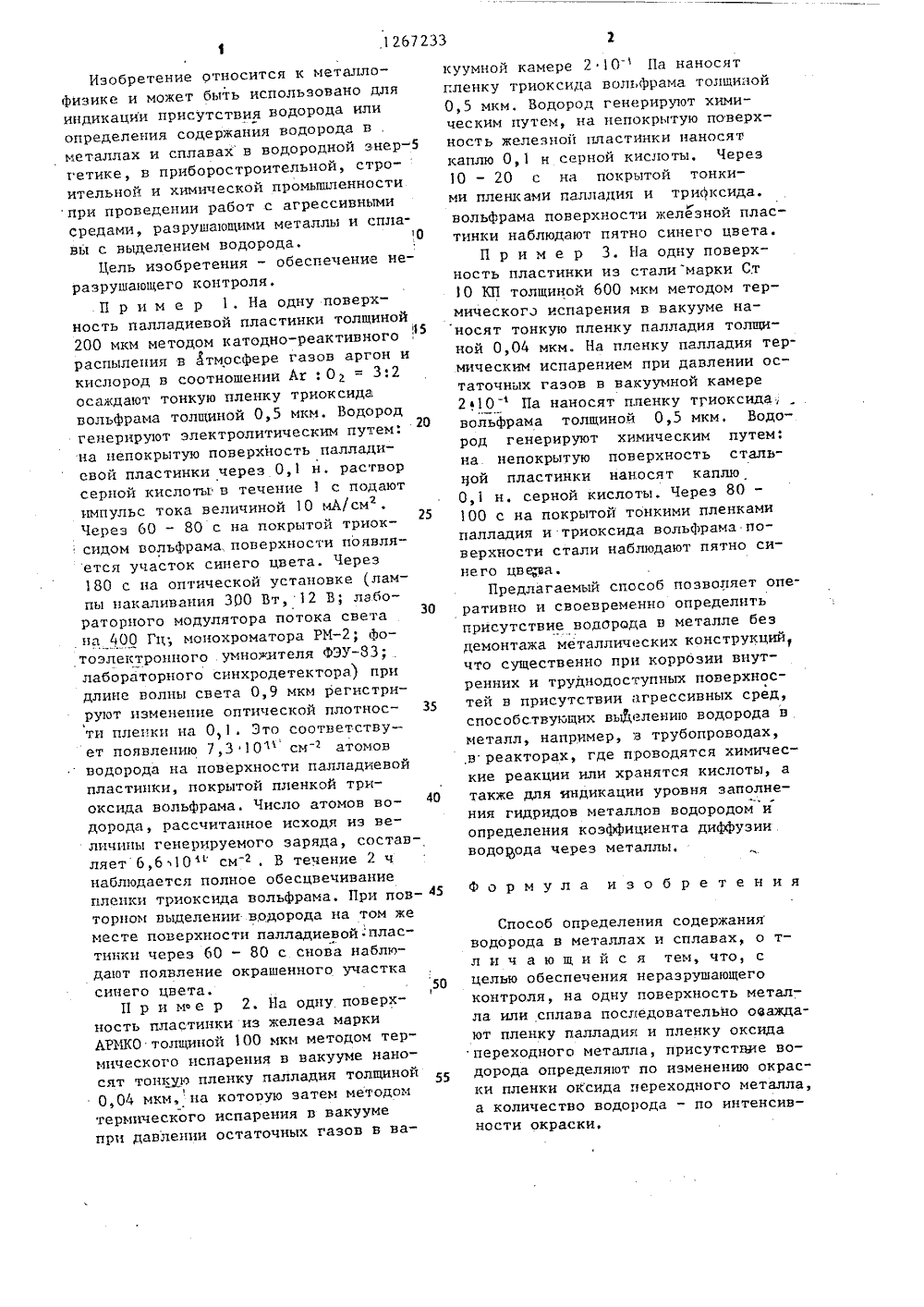

.80126723 А 1 Б 21/ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИ(46) 30.10.86. Бюл. В 40 (71) Латвийский ордена Трудового Красного Знамени государственный университет им. П.Стучки (72) Я.Я.Клеперис, А,Р,Лусис и С.Я.Такерис(56) Дзигоев С.Г. и др. Методика количественной оценки газовыделения при вакуумной плавке, - Заводская лаборатория, 974, 1 4, с.412Авторское свидетельство СССР В 628434, кл. С 01 И 21/ОЪ /I С 01 М 7/16, 24.08.78.(54) СПОСОБ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯВОДОРОДА В МЕТАЛЛАХ И СПЛАВАХ(57) Изобретение относится к металлофизике и может быть использованодля индикации присутствия водородаили определения содержания водородв металлах и сплавах. Цель изобретния - обеспечение неразрушающегоконтроля. На одну поверхность пластинки из исследуемого металла илисплава сначала наносят тонкую пленку палладия, а затем пленку оксидапереходного металла. По изменениюокраски пленки оксида определяютприсутствие водорода. По интенсивности окраски судят о количестве вдорода в металлах и сплавах.Изобретение относится к металлофизике и может быть использовано дляиндикации присутствия водорода илиопределения содержания водорода вметаллах и сплавах в водородной энер гетике, в приборостроительной, строительной и химической промышленностипри проведении работ с агрессивнымисредами, разрушающими металлы и сплавы с выделением водорода,10Цель изобретения - обеспечение неразрушающего контроля.. П р и м е р 1. На одну поверхность палладиевой пластинки толщиной15200 мкм методом катодно-реактивногораспыления в атмосфере газов аргон икислород в соотношении Аг: О = 3;2осаждают тонкую пленку триоксида,вольфрама толщиной 0,5 мкм. Водородгенерируют электролитическим путем:на непокрытую поверхность палладиевой пластинки через 0,1 н. растворсерной кислоты в течение 1 с подаютимпульс тока величиной 10 мА/см.Через 60 - 80 с на покрытой триоксидом вольфрама, поверхности появляется участок синего цвета. Через180 с на оптической установке (лампы накаливания 300 Вт, 12 В; лабораторного модулятора потока светана 400 Гц; монохроматора РИ; фотоэлектронного умножителя ФЭУ;лабораторного синхродетектора) придлине волны света 0,9 мкм регистрируют изменение оптической плотности пленки на 0,1. Это соответствует появлению 1,3 10 сматомовводорода на поверхности палладиевойпластинки, покрытой пленкой триоксида вольфрама. Число атомов водорода, рассчитанное исходя нз величины генерируемого заряда, составляет 6,6 1 0 1 см 2 . В течение 2 чнаблюдается полное обесцвечиваниепленки триоксида вольфрама. При пов- "5торном выделении водорода на том жеместе поверхности палладиевой,пластинки через 60 - 80 с снова наблюдают появление окрашенного участкасинего цвета. ,50П р и мф е р 2. На одну поверхность пластинки из железа маркиАРМКО толщиной 100 мкм методом термического испарения в вакууме наносят тонкую пленку палладия толщиной0,04 мкм, на которую затем методомтермического испарения в вакуумепри давлении остаточных газов в вакуумной камере 2 1 ОПа наносятпленку триоксида вольфрама толщиной0,5 мкм. Водород генерируют химическим путем, на непокрытую поверхность железной пластинки наносят.каплю 0,1 н серной кислоты, Через1 О - 20 с на покрытой тонкими пленками палладия и триоксида.вольфрама поверхности железной пластинки наблюдают пятно синего цветаП р и м е р 3. На одну поверхность пластинки из стали марки Ст10 КП толщиной 600 мкм методом термического испарения в вакууме наносят тонкую пленку палладия толщи"ной 0,04 мкм. На пленку палладия термическим испарением при давлении остаточных газов в вакуумной камере210Па наносят ппенку тгиоксида,вольфрама толщиной 0,5 мкм. Водород генерируют химическим путем:на непокрытую поверхность стальной пластинки наносят каплю0,1 н, серной кислоты. Через 80 -100 с на покрытой тонкими пленкамипалладия и триоксида вольфрама поверхности стали наблюдают пятно синего цвера.Предлагаемый способ позволяет оперативно и своевременно определитьприсутствие водорода в металле бездемонтажа металлических конструкцийчто существенно при коррозии внутренних и труднодоступных поверхностей в присутствии агрессивных сред,способствующих вселению водорода вметалл, например, в трубопроводах,,в реакторах, где проводятся химические реакции или хранятся кислоты, атакже для индикации уровня заполнения гидридов металпов водородом иопределения коэффициента диффузииводорода через металлы,Формула изобретенияСпособ определения содержанияводорода в металлах и сплавах, о тличающийся тем, что, сцелью обеспечения неразрушающегоконтроля, на одну поверхность металла или сплава последовательно осаждают пленку палладия и пленку оксидапереходного металла, присутствие водорода определяют по изменению окраски пленки оксида переходного металла,а количество водорода - по интенсивности окраски,
