Сигнализатор температуры

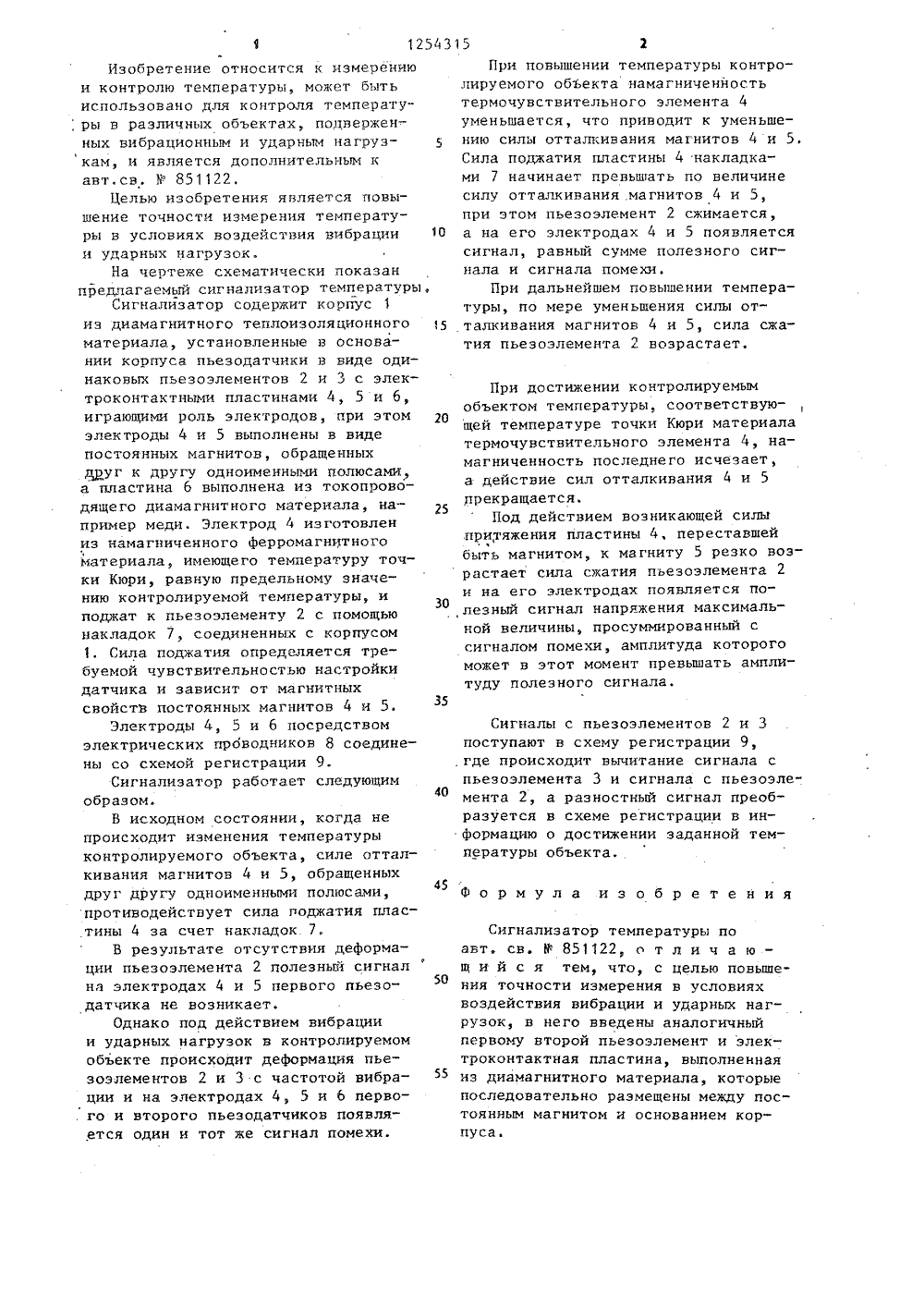

К 7 38 ИСАНИЕ ИЗОБРЕТЕН ВТОРС СВИДЕТЕЛЬСТВУ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(56) Авторское свидетельство СССРФ 851122, кл. С 01 К 7/38, 1979.(57) Изобретение относится к термометрии и позволяет повысить точностьизмерения температуры в условияхвоздействия вибрации и ударных нагрузок. Для этого между основаниемкорпуса 1 и постоянным магнитом размещены аналогичный пьезоэлементу 2 второй пьезоэлемент 3 и электроконтактная пластина 6 из диамагнитного материала. Под действием на контролируемый объект вибрации и ударных нагрузок на электродах 4-6 пьезоэле-. ментов 2 и 3 возникает один и тот же сигнал помехи. При повьппении температуры объекта сигнал на электродах 4 и 5 в виде постоянных магнитов становится равным сумме полезного сигнала и сигнала помехи. В схеме регистрации 9 разностный сигнал с электродов пьезоэлементов 2 и 3 преобразуется в информацию о достижении заданной температуры контролируемого объекта. Изобретение - дополнитель- ф ное к авт.св. У 851122. 1 ил.Изобретение относится к измерениюи контролю температуры, может бытьиспользовано для контроля температу; ры в различных объектах, подверженных вибрационным и ударным нагрузкам, и является дополнительным кавт.св. 1 Ф 851122.Целью изобретения является повышение точности измерения температуры в условиях воздействия вибрации 10и ударных нагрузок,Ча чертеже схематически показанпредлагаемый сигнализатор температуры,Сигнализатор содержит корпусиз диамагнитного теплоизоляционногоматериала, установленные в основании корпуса пьезодатчики в виде одинаковых пьезоэлементов 2 и 3 с электроконтактными пластинами 4, 5 и 6,играющими роль электродов, при этом 2 Оэлектроды 4 и 5 выполнены в видепостоянных магнитов, обращенныхцруг к другу одноименными полюсами,а пластина 6 выполнена из токопроводящего диамагнитного материала, например меди. Электрод 4 изготовлениз намагниченного ферромагнитногоматериала, имеющего температуру точки Кюри, равную предельному значению контролируемой температуры, иподжат к пьезоэлементу 2 с помощьюнакладок 7, соединенных с корпусом1. Сила поджатия определяется требуемой чувствительностью настройкидатчика и зависит от магнитныхсвойств постоянных магнитов 4 и 5.Электроды 4, 5 и 6 посредствомэлектрических проводников 8 соединены со схемой регистрации 9,Сигнализатор работает следующимобразом.В исходном состоянии, когда непроисходит изменения температурыконтролируемого объекта, силе отталкивания магнитов 4 и 5, обращенныхдруг другу одноименными полюсами,4противодействует сила поджатия пластины 4 за счет накладок 7.В результате отсутствия деформации пьезоэлемента 2 полезный сигнална электродах 4 и 5 первого пьезодатчика не возникает.Однако под деиствием вибрациии ударных нагрузок в контролируемомобъекте происходит деформация пьезоэлементов 2 и 3 с частотой вибрации и на электродах 4, 5 и 6 перво. го и второго пьеэодатчиков появляется один и тот же сигнал помехи. При повышении температуры контролируемого обЪекта намагниченностьтермочувствительного элемента 4уменьшается, что приводит к уменьшению силы отталкивания магнитов 4 и 5.Сила поджатия пластины 4 накладками 7 начинает превышать по величинесилу отталкивания .магнитов 4 и 5,при этом пьезоэлемент 2 сжимается,а на его электродах 4 и 5 появляетсясигнал, равный сумме полезного сигнала и сигнала помехи,При дальнейшем повышении температуры, по мере уменьшения силы отталкивания магнитов 4 и 5, сила сжатия пьезоэлемента 2 возрастает.При достижении контролируемымобъектом температуры, соответствующей температуре точки Кюри материалатермочувствительного элемента 4, намагниченность последнего исчезает,а действие сил отталкивания 4 и 5прекращается,Под действием возникающей силыпритяжения пластины 4, переставшейбыть магнитом, к магниту 5 резко возрастает сила сжатия пьезоэлемента 2и на его электродах появляется по,лезный сигнал напряжения максимальной величины, просуммированный ссигналом помехи, амплитуда которогоможет в этот момент превышать амплитуду полезного сигнала.Сигналы с пьезоэлементов 2 и 3поступают в схему регистрации 9,где происходит вычитание сигнала спьезоэлемента 3 и сигнала с пьезоэле"мента 2, а разностный сигнал преобразуется в схеме регистрации в ин -формацию о достижении заданной температуры объекта,Формула изобретенияСигнализатор температуры поавт, св, В 851122, о т л и ч а ю - щ и й с я тем, что, с целью повыше ния точности измерения в условиях воздействия вибрации и ударных нагрузок, в него введены аналогичный первому второй пьезоэлемент и электроконтактная пластина, выполненная из диамагнитного материала, которые последовательно размещены между постоянным магнитом и основанием корпуса,
