Способ экспандирования полых заготовок
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1232316
Авторы: Блощинский, Бойко, Кирвалидзе, Коник, Коробочкин, Крыхта, Кузнецова, Мандзюк, Носко, Овеченко, Притоманов, Ткаченко, Шперлин
Текст

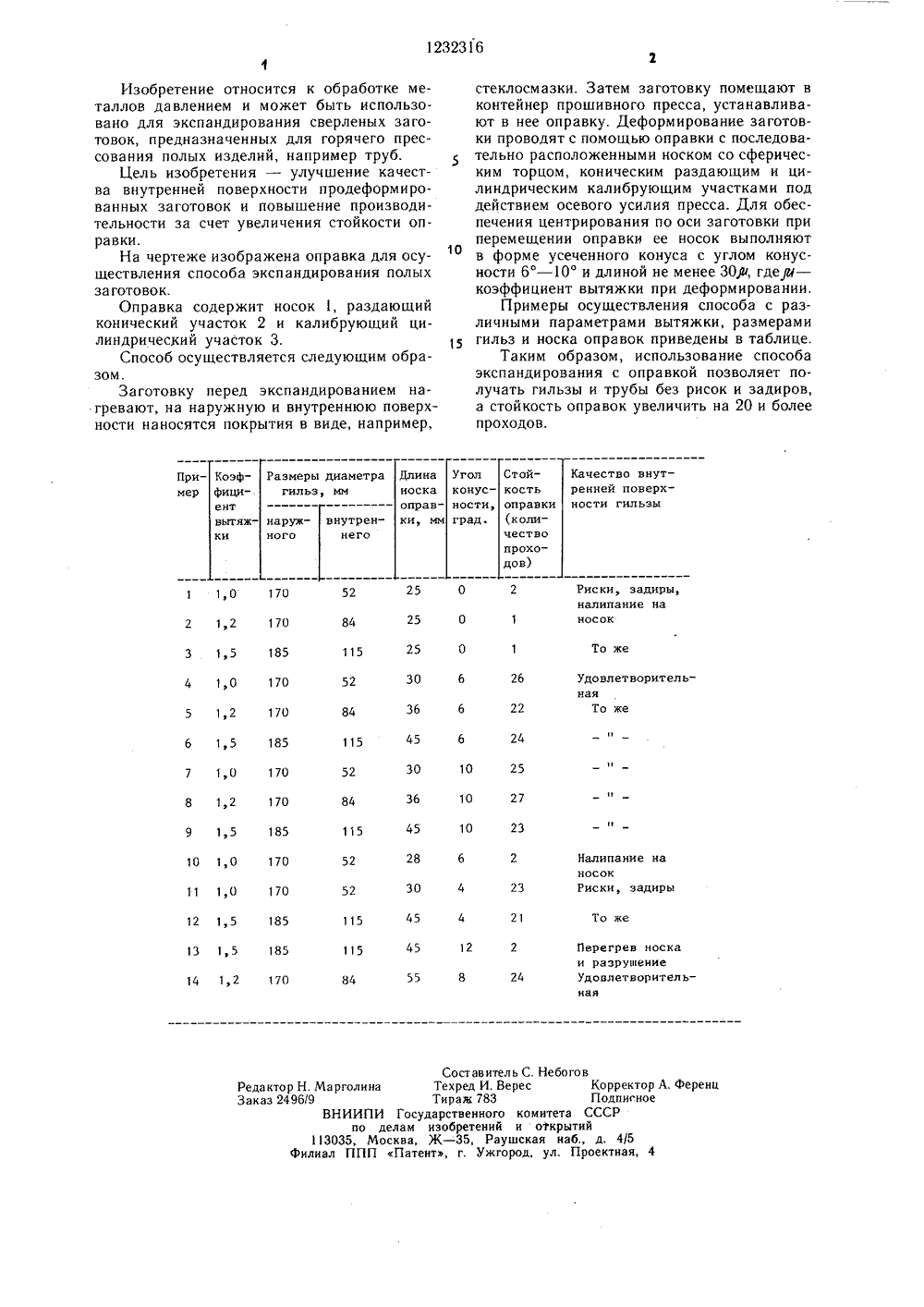

(19 21 С 250 ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский и конструкторско-технологический институт трубной промышленности(56) Г. И. Гуляев и др. Прессование стальных труб и профилей. - М.: Металлургия,1973, с. 64 - 67.(54) (57) СПОСОБ ЭКСПАНДИРОВАНИЯ ПОЛЫХ ЗАГОТОВОК, при котором заготовку деформируют осевым перемещением внутри нее оправки с последовательно расположенными носком со сферическим торцом, коническим раздающим и цилиндрическим калибрующим участками, отличающийся тем, что, с целью улучшения качества внутренней поверхности продеформированных заготовок и повышения производительности за счет увеличения стойкости оправки, деформирование заготовки осуществляют с помощью оправки с носком, выполненным в форме усеченного конуса с углом конусности 6 - 1 О и длиной не менее 30 р, где )И - коэффициент вытяжки при деформировании. еО1232316 Стой- кость Качество внутренней поверхности гильзы Длина Угол носка конусКоэффициент Размеры диаметра гильз, мм Пример оправкивытяжчество ки проходов) Риски, задиры,налипание на носок 84 То же 25 115 26 Удовлетворитель 30 52 ная То же 22 36 84 45 115 10 30 52 27 10 36 84 23 10 45 115 Налипание на 28 52 носокРиски, задиры 23 30 21 45 То же 115 12 Перегрев носкаи разрушениеУдовлетворительная 115 24 Составитель С. Небогов Редактор Н. Марголина Техред И. Верее Корректор А. Ференц Заказ 2496/9 Тираж 783 Подпигное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к обработке металлов давлением и может быть использовано для экспандирования сверленых заготовок, предназначенных для горячего прессования полых изделий, например труб.Цель изобретения - улучшение качества внутренней поверхности продеформированных заготовок и повышение производительности за счет увеличения стойкости оправки.На чертеже изображена оправка для осуществления способа экспандирования полых заготовок.Оправка содержит носок 1, раздающий конический участок 2 и калибрующий цилиндрический участок 3.Способ осуществляется следующим образом.Заготовку перед экспандированием нагревают, на наружную и внутреннюю поверхности наносятся покрытия в виде, например,1 10 170 2 1 2 170 3 1 5 185 4 1 0 170 5 1,2 170 6 1 5 185 7 1 0 170 8 1 2 170 9 1 5 185 10 1,0 170 11 1,0 17012 1,5 185 13 1,5 185 14 1,2 170 стеклосмазки. Затем заготовку помещают в контейнер прошивного пресса, устанавливают в нее оправку. Деформирование заготовки проводят с помощью оправки с последовательно расположенными носком со сферическим торцом, коническим раздающим и цилиндрическим калибрующим участками под действием осевого усилия пресса. Для обеспечения центрирования по оси заготовки при перемещении оправки ее носок выполняют в форме усеченного конуса с углом конус- ности 6 - 10 и длиной не менее 30)Р, гдер - коэффициент вытяжки при деформировании.Примеры осуществления способа с различными параметрами вытяжки, размерами гильз и носка оправок приведены в таблице,Таким образом, использование способа экспандирования с оправкой позволяет получать гильзы и трубы без рисок и задиров, а стойкость оправок увеличить на 20 и более проходов.
СмотретьЗаявка
3714338, 27.03.1984
ВСЕСОЮЗНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ТРУБНОЙ ПРОМЫШЛЕННОСТИ
ПРИТОМАНОВ АЛЕКСЕЙ ЕВГЕНЬЕВИЧ, НОСКО ВИТАЛИНА СЕРГЕЕВНА, ОВЕЧЕНКО ОЛЕГ АЛЕКСАНДРОВИЧ, БЛОЩИНСКИЙ ГРИГОРИЙ ПАВЛОВИЧ, МАНДЗЮК БОРИС ВАЛЕНТИНОВИЧ, КОРОБОЧКИН ИОСИФ ЮЛЬЕВИЧ, КИРВАЛИДЗЕ НИКОЛАЙ СПИРИДОНОВИЧ, БОЙКО ВИКТОР КОНСТАНТИНОВИЧ, КУЗНЕЦОВА ВЕРА ГРИГОРЬЕВНА, КРЫХТА ВАЛЕРИЙ ПЕТРОВИЧ, ШПЕРЛИН ПАВЕЛ ИЛЬИЧ, КОНИК ВЛАДИМИР ВАСИЛЬЕВИЧ, ТКАЧЕНКО ГАЛИНА ИВАНОВНА
МПК / Метки
МПК: B21C 25/04
Метки: заготовок, полых, экспандирования
Опубликовано: 23.05.1986
Код ссылки
<a href="https://patents.su/2-1232316-sposob-ehkspandirovaniya-polykh-zagotovok.html" target="_blank" rel="follow" title="База патентов СССР">Способ экспандирования полых заготовок</a>
