Формирователь дискретных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1166286
Автор: Ильяев
Текст

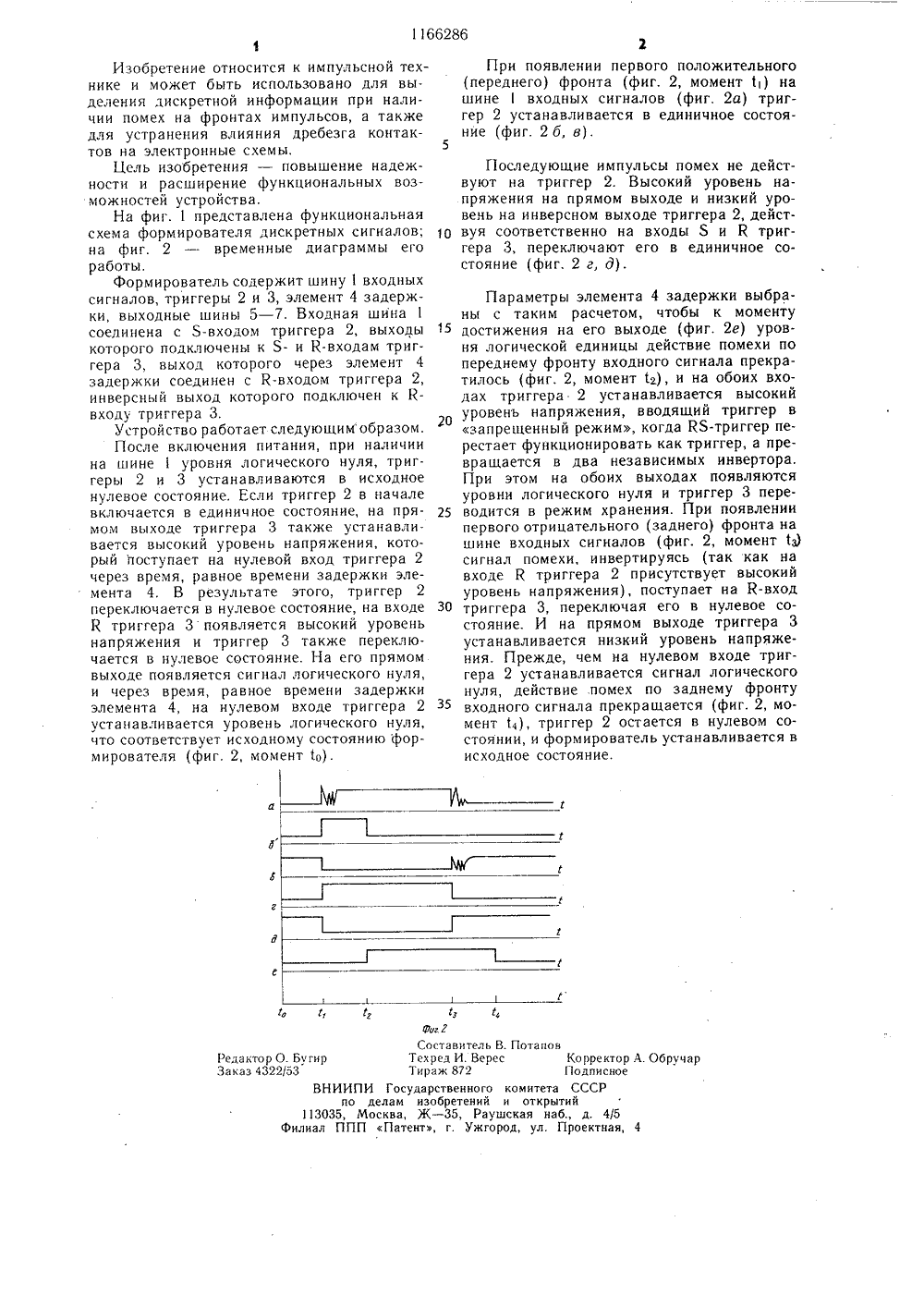

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 166286 9) Н 03 К 5/О ОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ О ЗОБРЕТЕНИ СТВУ(71) Общественный технологическийститут им. Р. Бартини Центра методолизобретательства(54) (57) ФОРМИРОВАТЕЛЪ ДИСКРЕТНЫХ СИГНАЛОВ, содержащий последовательно соединенные два триггера и элемент задержки, выход которого подключен к К- входу первого триггера, отличающийся тем, что, с целью расширения функциональных возможностей, входная шина соединена с 5- входом первого триггера, инверсный выход которого подключен к Й-входу второго триггера.. ПотаповКо По Редактор О. БугирЗаказ 4322/53В ректор А. ОбручарписноеСР НИИП по 113035, М илиал ПППГосударственного лам изобретений ква, Ж - 35, Рау Патент, г. Ужго комитета С и открытий шская наб., од, ул. Про 4/5ктная, 4 Изобретение относится к импульсной технике и может быть использовано для выделения дискретной информации при наличии помех на фронтах импульсов, а также для устранения влияния дребезга контактов на электронные схемы.Цель изобретения - повышение надежности и расширение функциональных возможностей устройства.На фиг. 1 представлена функциональная схема формирователя дискретных сигналов; на фиг. 2 - временные диаграммы его работы.Формирователь содержит шину 1 входных сигналов, триггеры 2 и 3, элемент 4 задержки, выходные шины 5 - 7. Входная шина 1 соединена с 5-входом триггера 2, выходы которого подключены к Ь- и К-входам триггера 3, выход которого через элемент 4 задержки соединен с К-входом триггера 2, инверсный выход которого подключен к К- входу триггера 3.Устройство работает следующимобразом.После включения питания, при наличии на шине 1 уровня логического нуля, триггеры 2 и 3 устанавливаются в исходное нулевое состояние. Если триггер 2 в начале включается в единичное состояние, на прямом выходе триггера 3 также устанавливается высокий уровень напряжения, который поступает на нулевой вход триггера 2 через время, равное времени задержки элемента 4. В результате этого, триггер 2 переключается в нулевое состояние, на входе К триггера 3 появляется высокий уровень напряжения и триггер 3 также переключается в нулевое состояние. На его прямом выходе появляется сигнал логического нуля, и через время, равное времени задержки элемента 4, на нулевом входе триггера 2 устанавливается уровень логического нуля, что соответствует исходному состоянию формирователя (фиг. 2, момент 1 о). 1При появлении первого положительного(переднего) фронта (фиг. 2, момент 1) на шиневходных сигналов (фиг. 2 а) триггер 2 устанавливается в единичное состояние (фиг. 2 б, в).5 Последующие импульсы помех не действуют на триггер 2. Высокий уровень напряжения на прямом выходе и низкий уровень на инверсном выходе триггера 2, дейст вуя соответственно на входы Ь и К триггера 3, переключают его в единичное состояние (фиг. 2 г, д). Параметры элемента 4 задержки выбраны с таким расчетом, чтобы к моменту 5 достижения на его выходе (фиг. 2 е) уровня логической единицы действие помехи по переднему фронту входного сигнала прекратилось (фиг. 2, момент Ь), и на обоих входах триггера 2 устанавливается высокий уровень напряжения, вводящий триггер в запрешенный режим, когда К 5-триггер перестает функционировать как триггер, а превращается в два независимых инвертора.При этом на обоих выходах появляются уровни логического нуля и триггер 3 пере водится в режим хранения. При появлениипервого отрицательного (заднего) фронта на шине входных сигналов (фиг. 2, момент з) сигнал помехи, инвертируясь (так как на входе К триггера 2 присутствует высокий уровень напряжения), поступает на К-вход З 0 триггера 3, переключая его в нулевое состояние. И на прямом выходе триггера 3 устанавливается низкий уровень напряжения, Прежде, чем на нулевом входе триггера 2 устанавливается сигнал логического нуля, действие, помех по заднему фронту входного сигнала прекращается (фиг. 2, момент 1), триггер 2 остается в нулевом состоянии, и формирователь устанавливается в исходное состояние.
СмотретьЗаявка
3562356, 04.03.1983
ОБЩЕСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ ИМ. Р. БАРТИНИ ЦЕНТРА МЕТОДОЛОГИИ ИЗОБРЕТАТЕЛЬСТВА
ИЛЬЯЕВ РОВИН ИФИЛОВИЧ
МПК / Метки
МПК: H03K 5/02
Метки: дискретных, сигналов, формирователь
Опубликовано: 07.07.1985
Код ссылки
<a href="https://patents.su/2-1166286-formirovatel-diskretnykh-signalov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь дискретных сигналов</a>
