Патенты с меткой «т-триггер»

Номер патента: 597070

Опубликовано: 05.03.1978

Авторы: Почтарев, Пучков, Соколов

МПК: H03K 3/315

Метки: т-триггер, туннельно-транзисторный

...коллектор котороной питания, база соещнм входом и через решиной, а эьщттер соедпервого трайзкстора.На чертеже приведена схема триггераеТриггер содержит соединенные после довательно туннельные диоды 1 и 2, параллельно которым подключена церь из последовательно соединенных резисторов 3 и 4. Объединенные выводы резисторов З.и 4 через катушку индуктивности 5 соединены с объединенными выводами диодов 1 и 2 Цепь иэ последовательно соединенных диодов одним своим выводом подключена к общей шине, другим - к коллектору транзистора 6597070 Формула изобретения Составитель Л.ДарьинаРедактор Б.федотов Техред М.Борисова Корректор А.Лаки 087 Подписноекомитета Совета Министробретений н открытийРаушская наб., д. 4/5 аказ 1171/54 Тираж ЦНИИПИ...

Номер патента: 940309

Опубликовано: 30.06.1982

Авторы: Коробков, Коробкова, Лебеденко, Фурманов

МПК: H03K 21/00

Метки: т-триггер

...с третьими входами второго итретьего элементов ИЛИ-НЕ, введена второго и шестого элементов ИЛИ-НЕ, шинаустановки в ноль соединена с третьимивходами пятого и шестого элементовИЛИ-НЕ, шина установки в единицу соединена с третьими входами второго и третьего элементов ИЛИ-НЕ, введена вторая входная шина, которая соединена стретьими входами первого и четвертогоэлементов ИЛИ-НЕ, четвертые входы которых соединены соответственно с шинами установки в единицу и в ноль.На чертеже представлена схема предлагаемого Т-триггера,Схема содержит элементы ИЛИ-НЕ1-6, входные шины 7 и 8, шина 9 установки в единицу и шина 10 установкив ноль.Выход элемента 1 ИЛИ-НЕ соединенс первым входом элемента 2, выход которого соединен с первым входом эле-;мента 1, выход...

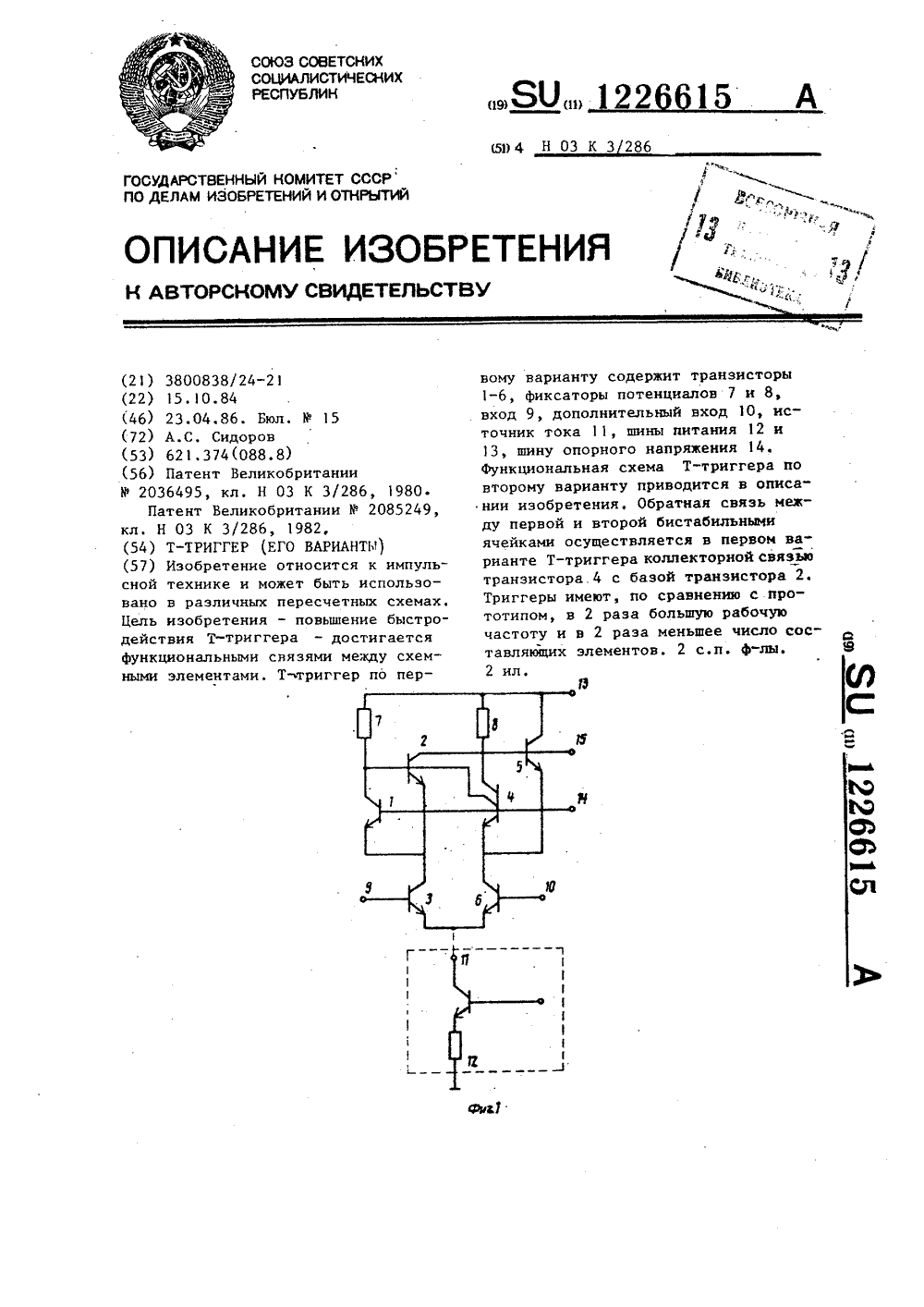

Номер патента: 1226615

Опубликовано: 23.04.1986

Автор: Сидоров

МПК: H03K 3/286

Метки: варианты, его, т-триггер

...соответственно уровень логического нуля и уровень логическойединицы, при этом транзистор 3 закрыт, а транзистор 6 открыт.Пусть в исходном состоянии открыт также и транзистор 4 и первый эмиттер-коллекторный переход транзистора 5 1. Тогда ток источника 11 тока поступает через открытый транзистор 6 и далее, разветвляясь на два равных по величине, протекает через транзистор 4 и фиксатор 8 потенциала, а1 О также через первый эмиттерно-коллекторный переход .транзистора 1 и фиксатор 7 потенциала.При этом на базах транзистора 2 и 5 и на выходе 15 присутствует логический уровень верхней ступени двухступенчатого логического элемента - уровень логического нуля, транзистор 5 закрыт. Т-триггер находится внулевом состоянии. КПри подаче входного...

Номер патента: 1261084

Опубликовано: 30.09.1986

Авторы: Максимов, Петричкович, Филатов, Якушев

МПК: H03K 3/353

Метки: кмдп-структурах, т-триггер

...в режим установки единичного состояния, а Э-триггер 4 - в режим хранения логического нуля, логическая единица с входа инвертора 9 удерживает открытым транзистор 8и-типа и потенциал логического нуляс инверсного тактового входа 2 устанавливает Э-триггер 3 в единичноесостояние, логическая единица с выхода инвертора 5 открывает транзистор 12 и-типа и уровень логической единицы с прямого тактового входа 2 не З 0 препятствует хранению логическогонуля в П-триггере 4, При переключении прямого и инверсного тактовых входов в состояние 01 Гс ) П-триггер 4 переходит в режим установки единичного состояния, а П-триггер 3 в режим хранения единичного состояния, при этом уровень логической единицы, с выхода инвертора 5 К, )удерживает открытым...
