Способ моделирования случайной нагрузки при испытании тракторного двигателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

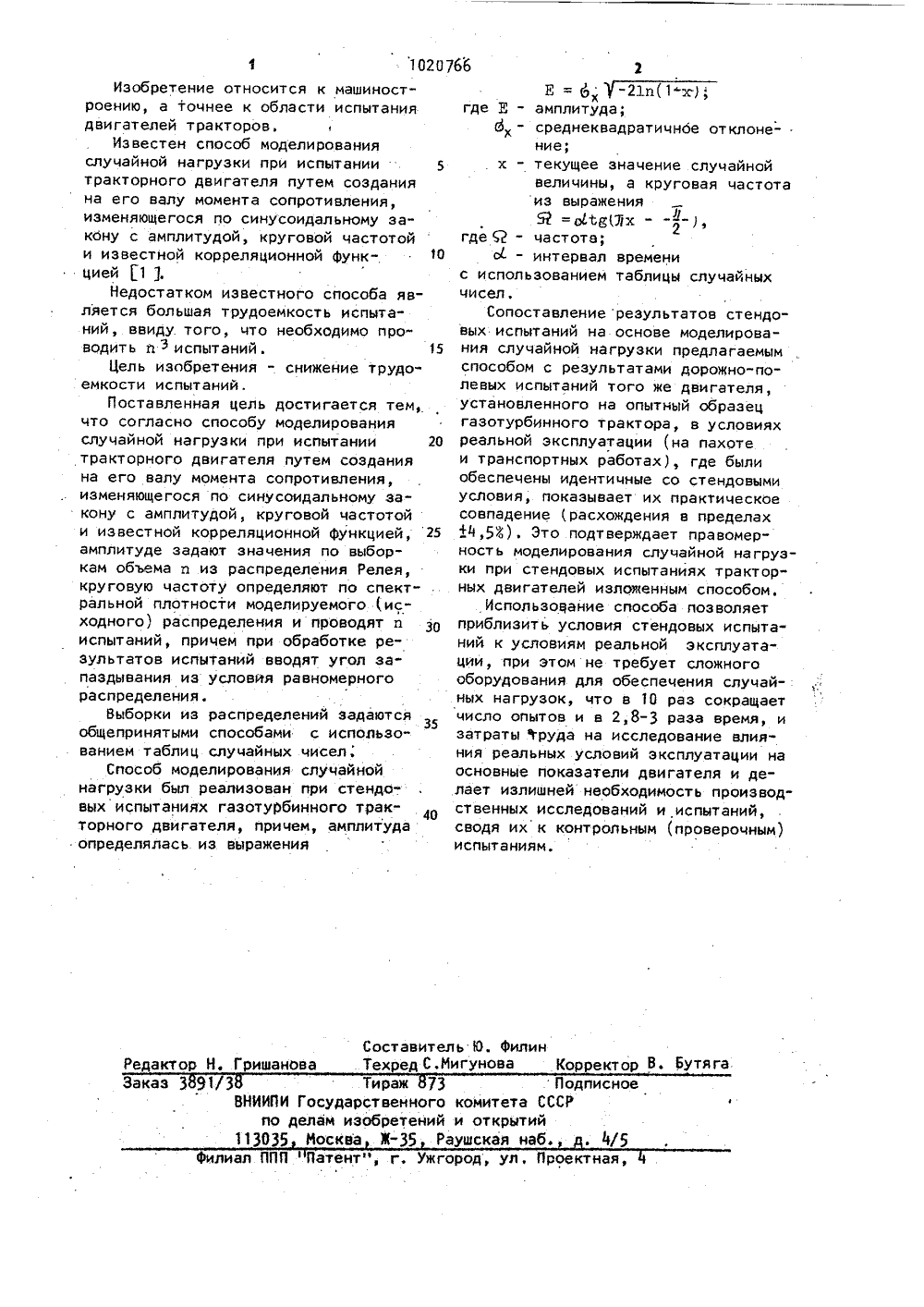

,(22) 17.0 Й,81 ОСУДАРСТВЕННЫЙ НОМИТЕ ДЕЛАМ ИЗОБРЕТЕНИЙ(,72) В.С. Шкрабак и Г .Н. Копылов 71) Ленинградский сельскохозяйственный институт(56) 1. Соловейчик А.А. Моделирование возмущающего воздействия при исследовании на ЭЦ ВИ установившегося движения сельскохозяйственного, трактора. - Труды ВИИ, И ., 1978, т. 81.(54)(57) СПОСОБ ИОДЕЛИРОВАНИЯ СЛУЦАйНОЙ НАГРУЗКИ ПРИ ИСПЫТАНИИ ТРАКТОРНОГО ДВИГАТЕЛЯ путем создания на его валу момента сопротивления, изменяющегося по синусоидальному закону с амплитудой, кру 1 овой частотой и известной корреляционной функцией, о т" л и ч а ю щ и й с я тем, что, с целью снижения трудоемкости испытаний, амплитуде задают значения по выборкам объема п из распределения Релея, круговую частоту определяют .по спектральной плотности. моделируемого (ис" ходного) распределения и проводят п 2 испытаний, причем при обработке результатов испытаний вводят угол запаздывания из условий равномерного распределенияИ1020766 учайнойя частота ремениаблицы с Составитель Ю. ФилинРедактор Н, Гришаньва Техред С,Мигунова Корректор В. Бутяга Э 3 91/ 3 Тираж 73 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 Москва ЖИаушская наб. . 4/5аказ филиал ППППатент", г, Ужгород, ул, Проектная Изобретение относится к машиностроению, а точнее к области испытаниядвигателей тракторов.Известен способ моделированияслучайной нагрузки при испытании 5тракторного двигателя путем созданияна его валу момента сопротивления,изменяющегося по синусоидальному закону с амплитудой, круговой частотойи известной корреляционной функцией 11 1,Недостатком известного способа является большая трудоемкость испытаний, ввиду того, что необходимо проводить ииспытаний . 5Цель изобретения - снижение трудоемкости испытаний.Поставленная цель достигается тем,что согласно способу моделированияслучайной нагрузки при испытании 20тракторного двигателя путем созданияна его валу момента сопротивления,изменяющегося по синусоидальному закону с амплитудой, круговой частотойи известной корреляционной Функцией, 25амплитуде задают значения по выборкам объема и из распределения Иелея,круговую частоту определяют по спектральной плотности моделируемого (исходного) распределения и проводят писпытаний, причем при обработке результатов испытаний вводят угол запаздывания из условия равномерногораспределения,Выборки из распределений задаютсяобщепринятыми способами с использованием таблиц случайных чисел,Способ моделирования случайнойнагрузки был реализован при стендовых испытаниях газотурбинного тракторного двигателя, причем, амплитудаопределялась из выражения 1 .У:/1. 1., - ,.; где Е - амплитуда; 8 - среднеквадрвтичнбе отклонение; . х - текущее значение сл величины, а кругова из выражения Я =с 1 д 01 х - - -) У 2 где Я - частота;о - интервал в с использованием т лучаиных чисел .Сопоставление результатов стендовых испытаний на основе моделирования случайной нагрузки предлагаемым способом с результатами дорожно-полевцх испытаний того же двигателя, установленного на опытный образец газотурбинного трактора, в условиях реальной эксплуатации (на пахоте и транспортных работах), где были обеспечены идентичные со стендовыми условия, показывает их практическое совпадение (расхождения в пределах И,53), Это подтверждает правомерность моделирования случайной нагрузки при стендовых испытаниях тракторных двигателей изложенным способом.Использование способа позволяет приблизить условия стендовых испытаний к условиям реальной эксплуатации, при этом не требует сложного оборудования для обеспечения случайных нагрузок, что в 10 раз сокращает число опытов и в 2,8-3 раза время, и затраты труда на исследование влияния реальных условий эксплуатации на основные показатели двигателя и делает излишней необходимость производственных исследований и испытаний, сводя их к контрольным (проверочным) испытаниям.
