Полигексазоцикланы с фенилхиноксалиновыми фрагментами в качестве материала для электропроводящих покрытий

Полигексазоцикланы с фенилхиноаксалиновыми фрагментами общей формулы





n 10 30,
в качестве материала для электропроводящих покрытий.

Изобретение относится к синтезу полигексазоцикланов, содержащих в цепи фенилхиноксалиновые фрагменты.
Известны полимеры, содержащие в цепи макрогетероциклы полигексазоцикланы, которые получают поликонденсацией тетранитрилов тетракарбоновых кислот с ароматическими диаминами в феноле при 180^оС, однако недостатком указанных полимеров является отсутствие у них пленкообразующих свойств, низкая адгезия к стеклу и металлу, а также невысокая растворимость ряда полимеров в органических растворителях.
Целью изобретения является получение растворимых пленкообразующих полимеров.

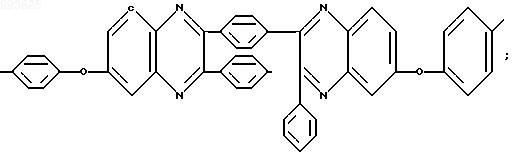

Указанная цель достигается тем, что согласно изобретению предлагаются новые полимеры полигексазоцикланы с фенилхиноксалиновыми фрагментами формулы:

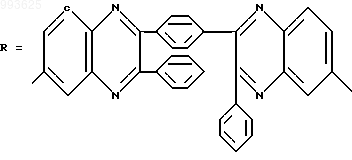

Ar H H где n 10-30;

R

в качестве материала для электропроводящих покрытий.
Полимеры данного строения в литературе не описаны.
Такие сополимеры получают поликонденсацией тетранитрилов тетракарбоновых кислот и ароматических диаминов, имеющих в своем составе фенилхиноксалиновые циклы.

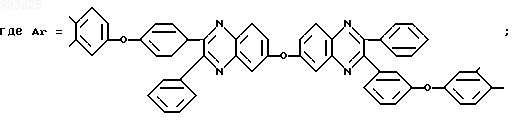

Ar +2H₂N-R-NH₂ __ Ar H H +2NH₃
Реакцию проводят при концентрации исходных веществ 0,3 моль/л, нагревая их в токе аргона при 180-200^оС в растворе фенола или крезола до прекращения выделения аммиака (15-20 ч). В качестве катализатора используется хлористый литий в количестве 10 мол. считая на тетранитрил. Раствор полимера выливают в ацетон или спирт, выпавший осадок отфильтровывают и сушат. Полимеры представляют собой порошки от желтого до коричневого цвета. Приведенная вязкость полимеров в N-метилпирролидоне (0,5%-ный раствор полимера при 25^оС) составляет 0,3-0,6 дл/г.
Строение полученных полимеров подтверждается данными ИКС и элементного анализа. В ИК-спектрах полимеров содержатся полосы поглощения ( ), см^-1: 3200 (NH), 1670 (C=N) и отсутствуют полосы поглощения амино- и нитрильных групп.
Все полимеры после синтеза растворяются в амидных растворителях, смеси тетрахлорэтана с фенолом (3:1 об.), а некоторые в хлороформе.
Поливом раствора полимера на стекло или металл могут быть получены покрытия с адгезией 1 балл (ГОСТ 15140-69).
При обработке полимерных покрытий парами йода или брома их удельное объемное сопротивление изменяется от 10¹⁵-10¹⁶ до 10²-10³ Ом^-1 см^-1.
П р и м е р 1. Поликонденсация тетранитрила I с диамином III. В колбу, снабженную обратным холодильником и капилляром для подачи инертного газа, загружают 0,8629 г (0,001 моль) тетранитрила I и 1,4014 г (0,02 моль) диамина III, затем заливают 10 мл фенола и добавляют 0,01 г LiCl в качестве катализатора. Смесь нагревают в течение 15-20 ч до прекращения выделения NH₃. Раствор полимера выливают в метанол, выпавший осадок отфильтровывают и сушат. Выход полимера 2,07 г (93% от теоретического), _пр в N-метилпирролидоне 0,6 дл/г). Полимер растворим в хлороформе, смеси тетрахлорэтана с фенолом и амидных растворителях. Поливом раствора полимера в хлороформе на стекло и металл получены покрытия с адгезией в 1 балл. _v покрытия 5-10¹⁶ Ом^-1 см^-1, а после выдерживания в парах йода в течение суток _v 4 10³ Ом^-1 см^-1.
П р и м е р 2. Поликонденсация тетранитрила пиромеллитовой кислоты и диамина III.
Поликонденсацию 0,1782 г (0,001 моль) пиромеллитонитрила и 1,4014 г (0,002 моль) диамина III проводят аналогично примеру 1. Выход полимера 1,47 г (95% от теоретического), _пр в N-метилпирролидоне 0,4 дл/г. Поливом раствора полимера в смеси ТХЭ и фенола (3:1 об.) получены покрытия с адгезией к стеклу и металлу 1 бал. _v покрытия 10¹⁵Ом^-1 см^-1, а после обработки парами брома в течение суток _v= 6 10²Ом^-1 см^-1.
П р и м е р 3. Поликонденсация тетранитрила дифенилоксидтетракарбоновой кислоты с диамином II.
Поликонденсацию 0,2702 г (0,001 моль) тетранитрила дифенилоксидтетракарбоновой кислоты и 1,3212 г (0,002 моль) диамина III проводят аналогично примеру 1. Выход полимера 1,5 г (96% от теоретического). Полимер растворим в смеси ТХЭ и фенола и амидных растворителях. _пр 0,3 дл/г. (в N-метилпирролидоне). Поливом из смеси ТХЭ и фенола (3:1 об.) получены покрытия, _v покрытия 2 10¹⁵ Ом^-1 см^-1. После обработки парами брома в течение суток _v= 10² Ом^-1 см^-1.
Предлагаемые полимеры на основе тетранитрилов тетракарбоновых кислот и ароматических диаминов, содержащих в своем составе фенилхиноксалиновые циклы, обладают в отличие от полигексазоцикланов пленкообразующими свойствами и дают прочные покрытия на стекле и металле (адгезия 1 балл). Они растворимы в широком круге органических растворителей, таких как хлороформ, тетрахлорэтан, смесь тетрахлорэтана и фенола (3:1 об.), амидные растворители и др. При обработке полимерных покрытий парами иода или брома их удельное объемное сопротивление изменяется от 10¹⁵-10¹⁶ до 10²-10³ Ом^-1 см^-1. Полигексазоцикланы с фенилхиноксалиновыми фрагментами в цепи можно рекомендовать в качестве материалов для электропроводящих покрытий.
(56) Авторское свидетельство СССР N 323418, кл. C 08 G 73/06, 1970.
Полигексазоцикланы с фенилхиноаксалиновыми фрагментами общей формулы





n = 10 - 30,
в качестве материала для электропроводящих покрытий.
