Лазерное вещество
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ЛАЗЕРНОЕ ВЕЩЕСТВО, содержащее матрицу на основе оксихлорида фосфора и редкоземельного элемента, отличающееся тем, что, с целью повышения срока службы, в него введен оксид цинка при следующем соотношении ингредиентов, мас.%:
Оксихлорид фосфора 67 - 98
Оксид цинка 1,9 - 26
Редкоземельный элемент 0,1 - 7
Описание
Известно лазерное вещество для жидкостных лазеров, активированных редкоземельным элементом.
Недостатками этого вещества являются высокая токсичность и неустойчивость во времени жидких лазерных растворов на их основе.
Наиболее близким к предлагаемому является лазерное вещество, содержащее матрицу на основе оксихлорида фосфора (РОCl3) и редкоземельного элемента. Материал состоит из оксихлорида фосфора, галогенидов металлов, активированных редкоземельным элементом, в частности гидроокисью неодима. Компоненты в этом материале находятся в соотношении, %: оксихлорид фосфора 15-98, галогениды металлов 1-60, редкоземельный элемент 0,1-25.
Недостатком этого активного вещества являются необратимые изменения, происходящие в жидких растворах, в результате которых выпадают в осадок комплексные соединения неодима.
Вследствие этого жидкая матрица на основе оксихлорида фосфора теряет свои лазерные свойства. Этот процесс выпадения осадка из неравновесных растворов происходит в течение одного года.
Целью изобретения является повышение срока службы.
Эта цель достигается благодаря тому, что в лазерное вещество, содержащее матрицу на основе оксихлорида фосфора и редкоземельного элемента, введен оксид цинка (ZnO) при следующем соотношении ингредиентов, мас.%: Оксихлорид фосфора 67-98 Оксид цинка 1,9-26 Редкоземельный элемент 0,1-7

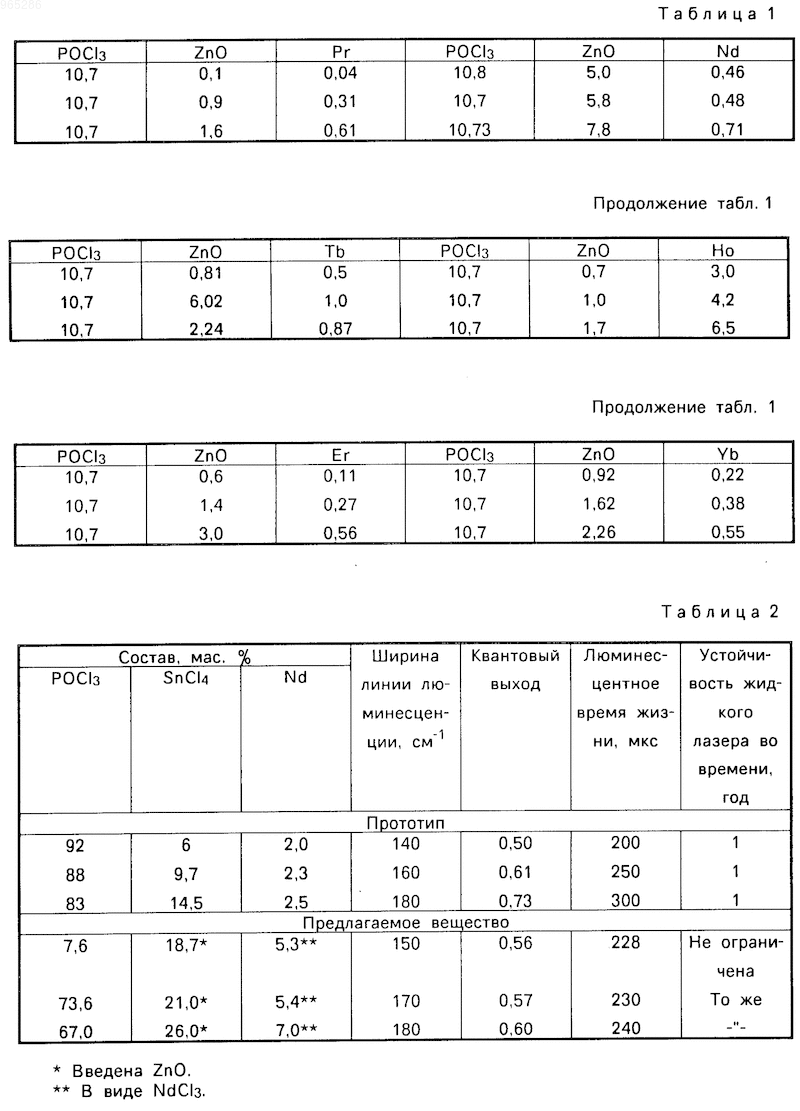

Благодаря такому сочетанию компонентов получается низкотемпературное стекло, т.е. вещество, которое при 30-70оС находится в жидком состоянии, а ниже затвердевает. В отличие от прототипа, в котором в РОСl3 вводят гидроокись неодима и тетрахлорид олова (SnCl4) и получают жидкостную матрицу состава: [Nd(POCl3)6] 2(SnCl6)3 + + х(POCl2)2SnCl6 + yPOCl3 + zSnCl4, в данном изобретении получают полужидкий стеклообразный материал состава (NdCl3)n (POCl3)m (ZnO)v с температурой размягчения стеклообразной фазы 30-70оС. Для получения вещества были приготовлены смеси ингредиентов различного состава с различными редкоземельными элементами, введенными в виде хлорида (см.табл.1).
Получают вещество сольвотермальным способом, т.е. синтезируют в воздушном термостате в запаянных ампулах при 120оС в течение 24 ч. Ампулам в термостате сообщают вращательное движение со скоростью 36 об/мин. Термостатирование при 25оС приводит к расслоению системы на две фазы: верхнюю - жидкую и нижнюю - стеклообразную. Составы обеих фаз качественно одинаковы и представляют трехкомпонентные системы. Вещество синтезировано из безводных компонентов, обладает отличными люминесцентными свойствами. Лазерные свойства полученных веществ приведены в табл.2.
Как видно из табл.2, лазерные свойства данного вещества соответствуют требованиям, предъявляемым к этим веществам.
Данное вещество позволяет отказаться от создания прокачного лазера. Этим самым снимается вопрос о создании дорогостоящей системы прокачки. Кроме того, он может быть регенерирован в кювете, т.е. не требует замены деформированных стеклянных активных элементов.
Таким образом, создано вещество, которое в зависимости от окружающей температуры может быть жидким или твердым, не изменяя лазерных свойств, при этом срок службы вещества свыше 10 лет.
Рисунки
Заявка
3247702/25, 12.02.1981
Ленинградский государственный педагогиченский институт им. А. И. Герцена
Батяев И. М, Соловьев М. А
МПК / Метки
МПК: H01S 3/207
Опубликовано: 30.11.1994
Код ссылки
<a href="https://patents.su/0-965286-lazernoe-veshhestvo.html" target="_blank" rel="follow" title="База патентов СССР">Лазерное вещество</a>
Теплоаккумулирующий состав на основе кристаллогидрата нитрата цинка
Номер патента: 983134
Опубликовано: 23.12.1982
Авторы: Данилин, Долесов, Петренко
МПК: C09K 5/06
Метки: кристаллогидрата, нитрата, основе, состав, теплоаккумулирующий, цинка
...соот-: ношении компонентов, мас.Ъ:Кристаллогидрат нитратакобальта 0,5-5,0Кристаллогидрат нитратацинка ОстальноеП р и м е р. 30 г 2 п(МО)о, 6 НоО ,марки ХЧ помещают в стеклянную пробирку. Затем в микрохоло 3 ильнике типа ТЛИо неоднократно проводят нагрев до 50 С и охлаждение после полной кристаллизации до 25 С. Датчиком температуры служит хромель-алюмелевая термопара. Запись кривых нагрева и охлаждения производят на комплекте приборов Н/1. Величину переохлаждения определяют как разность температуры начала кристаллизации и температуры кристаллизации кристаллогидрата.После этого при тех же условиях определяют величину переохлаждения кристаллогидрата, содержащего а) 30 г 2 п (МОэ) 6 НО и 0,15 г Со(МО)26 НО (0,5 мас.Ъ ) , б) 19,ф г 2...
Способ получения пигмента на основе основного карбоната цинка
Номер патента: 1784624
Опубликовано: 30.12.1992
Авторы: Волков, Кушнир, Студенец, Чистовский
МПК: C09C 1/04
Метки: карбоната, основе, основного, пигмента, цинка
...ных сточных вод. Состав воды разных проб продукции. Полученный пигмент соответст-.;:,Опйсэй в таол,:1;.- вует техническим требовэнйямсогласно ТУ" . 10 6-09-3869-77. Состав пигмента для рэзлич 8 данный раствор загружают 5 л/м йых проб описан в табл.З.20%-ного водного раствора сульфида аммо-- Изобретейие таким образом позволяетния, перемешивают до достижения одно-испол,ьзовать для получения пигмента нэродного состояния реакционной смеси,основе основного карбонатэ свинца аммозатем загружают 5 кг/м окиси кальция, 15 нийно-карбонатныхсточных вод и таким обзпредварительно гашенной в 10 л воды, пе- разом обеспечивает зкономию углекислыхремешивают, загружают 1 кг/м активиро- солейи расширяетсырьевуюбазупйгмейта.звайного угля, перемешивают,...
Способ получения наслоений светящихся веществ с использованием связующего вещества, содержащего кремневую кислоту
Номер патента: 166079
Опубликовано: 01.01.1964
Авторы: Германска, Гюнтер, Ильзе, Иностранцы
МПК: C09C 1/12
Метки: веществ, вещества, использованием, кислоту, кремневую, наслоений, светящихся, связующего, содержащего
...в ацетоне, сначала седиментируют, а затем при помощи капилляра к осажденному слою подводят связующее вещество, например 4%-ный раствор калийного жидкого стекла (К 203 8102),П р и м ер 1. 0,05 г сульфида цинка-кадмия, активированпого серебром, суспензируют в 200 мл ацетона и выливают в цилиндрический сосуд шириной 63 мм, на дне которого находится носитель светящегося вещества, По окончании седиментации на дно сосуда постепенно и осторожно вводят 60 мл воды и затем 150 мл 4%-ного раствора калийного жидкого стекла (КО 3 310.). Ацетойи воду сливают сифоном. Черезчас раствор жидкого стекла сливают сифоном и .высушивают носитель с наслоением светящегося вещества примерно при 80 С,П ример 2. 0,1 г сульфида цинка-кадмия, активированного...
Способ сжигания вторичного горючего вещества с основным горючим веществом
Номер патента: 1530883
Опубликовано: 23.12.1989
МПК: F23G 5/00
Метки: вещества, веществом, вторичного, горючего, горючим, основным, сжигания
...с основным горючим веществом происходит на поверхности колосниковой решетки 3, которая вращается с помощью привода 4, а для сжигания вторичного и основного горючего вещества под колосниковую решетку 3 подают воздух. Скорость вращения колосниковой решетки 3 регулируется так, что обеспечивается полный выжиг вторичного и основного горючих веществ в зоне топочной камеры 1. Очаговые остатки с колосниковой решетки 3 поступают в шлаконакапитель 11, в котором установлен шлакосниматель 10.Продукты сгорания вторичного и основнага горючего веществ поступают в топочную камеру 1, которая снабжена циркуляционным контуром 2, где используются для выработки пара или горячей воды.Предлагаемый способ сжигания позволяет существенно повысить эффективность...
Способ изготовления литейных и деформируемых сплавов алюминия на основе магния или цинка с магнием
Номер патента: 95722
Опубликовано: 25.10.1975
Автор: Веригин
МПК: C22C 1/02
Метки: алюминия, деформируемых, литейных, магнием, магния, основе, сплавов, цинка
...основе, содержащих не менее 80 - 91% Хп. Использование большого количества магния обеспечивает более высокую степень извлечения и очистки алюминия, благодаря понижению растворимости интерметаллических соединений вредных примесей в системе А 1 - Мд с повышенным содержанием магния, При применении магния с цинком достигается еще более глубокая степень очистки от примесей, вследствие большего снижения их растворимости в сплаве А 1 - Мд - Уп.95722 При указанном выше содержании в сплавах А 1 - Мд и А 1 - Мд -- Хп магния,и, цинкафстепень извлечения алюминия повышается до 95%, а содержание в. жидкой фазе примесей снижается до Ге - около 0,001% и Я - около 0,01%Силицид маг 4114 я остающийся в экстракционном остатке, имеет весьма низкое содержание...
Предыдущий патент: Волновод
Следующий патент: Способ изготовления маркированных изделий
Случайный патент: Устройство для подачи заготовок
