Волновод
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ВОЛНОВОД, выполненный в виде двух пластин с прямоугольными пазами, соединенных по плоскости, проходящей через середину широкой стенки, отличающийся тем, что, с целью увеличения широкополосности, пазы расположены со сдвигом в плоскости соединения пластин, при этом величина сдвига не превышает ширины узкой стенки волновода.
Описание
Целью изобретения является увеличение широкополосности при сохранении простоты конструкции.

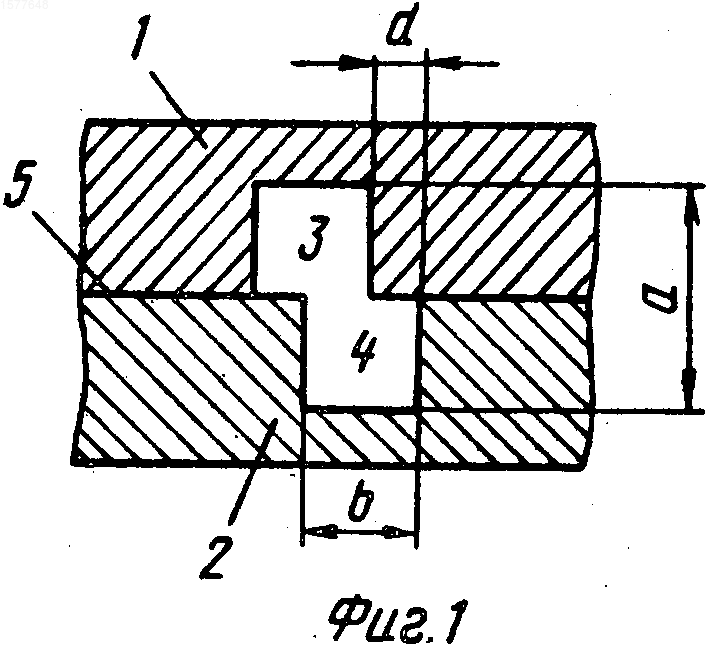

На фиг.1 показан волновод, поперечное сечение; на фиг.2 - то же, с максимальным сдвигом и скосами выступов; на фиг.3 - волновод, соединенный с диэлектрической пластиной и активным элементом; на фиг.4 - переход данного волновода на волновод прямоугольного сечения.
Волновод содержит две металлические пластины 1 и 2, два прямоугольных паза 3 и 4 в этих пластинах, плоскость 5 соединения пластин 1 и 2 проходит через середину широкой стенки а волновода, величина сдвига d не превышает ширины узкой стенки b волновода. Показан также вариант соединения волновода с диэлектрической пластиной 6 и активным элементом 7.
Волновод работает следующим образом.
Сдвиг в плоскости 5 пазов 3 и 4 образует выступы, сужающие поперечное сечение волновода в максимуме электрического поля основного типа волны волновода Н10, ввиду чего критическая частота снижается по сравнению с прямоугольным волноводом и уменьшается волновое сопротивление. Для волны типа Н20 в плоскости 5 сдвига электрическое поле равно нулю и критическая частота остается той же, что и в прямоугольном волноводе.

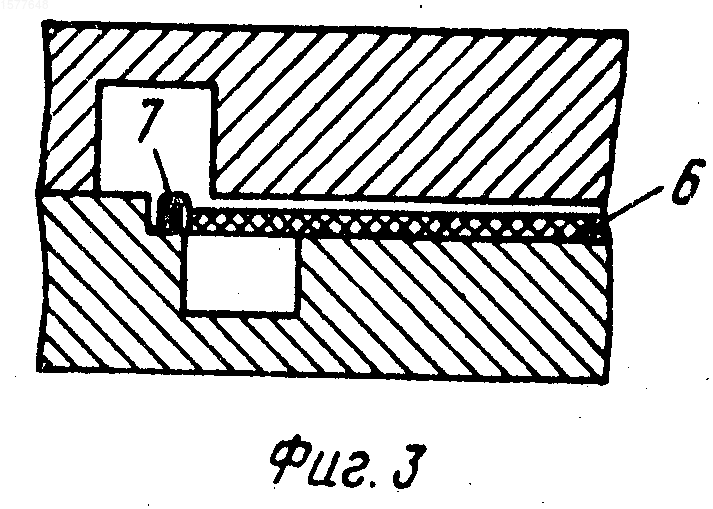

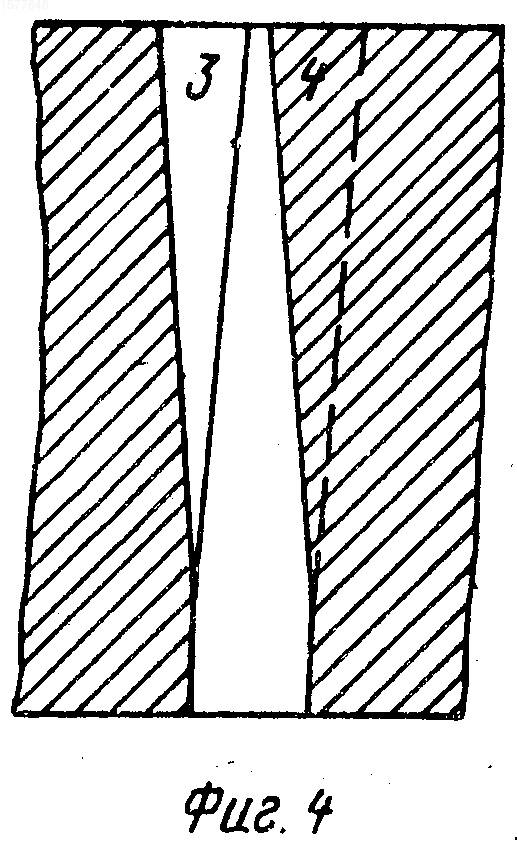

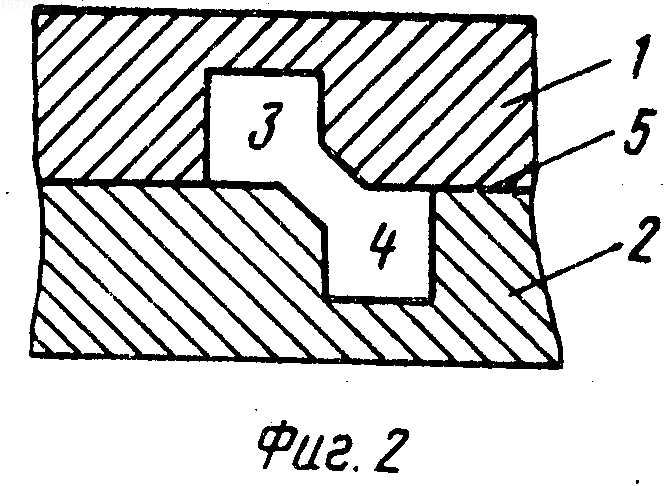

Конфигурация поперечного сечения волновода представленная на фиг.2, обеспечивает волноводу две поперечные ортогональные оси симметрии и предназначена для уменьшения отражения при соединении его с Н-образным и гантелеобразным волноводами. На фиг.3 изображен волновод, в одной из соединенных металлических пластин (1 или 2) которого имеется выборка с диэлектрической пластиной 6, часть которой расположена в полом канале. Такая пластина вносит меньшее рассогласование в тракт, так как она помещена в выборке, увеличивающей расстояние между сближенными углами пазов 3 и 4. Управляемый элемент 7 установлен прямо на краю одного из пазов и соединен перемычкой с проводником на поверхности диэлектрической пластины 6. Такое расположение управляемого элемента позволяет улучшить теплоотвод и, следовательно, увеличить уровень пропускаемой мощности. На фиг.4 показано взаимное расположение краев верхнего и нижнего пазов 3 и 4 при плавном увеличении сдвига вдоль продольной оси волновода, т.е. плавный переход к прямоугольному волноводу.
Изготовление волновода так же просто, как и изготовление прямоугольного волновода, поскольку изменяется лишь взаимное расположение пазов, а широкополосность выше и сравнима с широкополосностью Н- и П-образных волноводов, более сложных в изготовлении. Например, широкополосность волновода при соотношении его размеров 0,15
b-d/b 0,4 сравнима с широкополосностью П- и Н-образных волноводов с шириной гребня S=0,077а. При b= d и выполнении скосов выступов (см.фиг.2) широкополосность волновода увеличивается.Волновод является перспективной линией передачи для конструирования устройств миллиметрового диапазона длин волн, пригодной для массового изготовления.
Изобретение относится к радиотехнике сверхвысоких частот (СВЧ), а именно к линиям передач электромагнитной энергии, и может быть использовано преимущественно в мм-диапазоне длин волн. Целью изобретения является увеличение широкополосности при сохранении простоты конструкции. Волновод содержит две металлические пластины 1 и 2, два П-образных паза 3 и 4 этих пластин, плоскость 5 соединения пластин 1 и 2 проходит через середину широкой стенки а волновода, величина сдвига d не превышает ширины узкой стенки b волновода. 4 ил.
Рисунки
Заявка
3931920/63, 19.07.1985
Ростовский государственный университет им. М. А. Суслова
Следков В. А, Лерер А. М
МПК / Метки
МПК: H01P 3/123
Метки: волновод
Опубликовано: 30.11.1994
