Упруго-демпферная опора вала
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 938655
Автор: Кузьмин
Формула
УПРУГО-ДЕМПФЕРНАЯ ОПОРА ВАЛА преимущественно турбомашины, содержащая корпус, установленную в нем на подшипнике вала гильзу и закрепленную на ней втулку с прорезями, соединенную с корпусом и образующую с ним кольцевой зазор с расположенным в нем демпфирующим элементом, отличающаяся тем, что, с целью уменьшения габаритов и упрощения конструкции втулка имеет П-образное сечение, а прорези выполнены в ее средней части.
Описание
Известна упруго-демпферная опора вала, преимущественно турбомашины, содержащая корпус, установленную в нем на подшипнике вала гильзу и закрепленную на ней втулку с прорезями, соединенную с корпусом и образующую с ним кольцевой зазор с расположенным в нем демпфирующим элементом.
Недостатком такого выполнения опоры является сложность ее изготовления, низкая технологичность и повышенные габариты ее конструкции.
Целью изобретения является уменьшение габаритов и упрощение конструкции опоры.
Цель достигается тем, что втулка имеет П-образное сечение, а прорези выполнены в ее средней части.

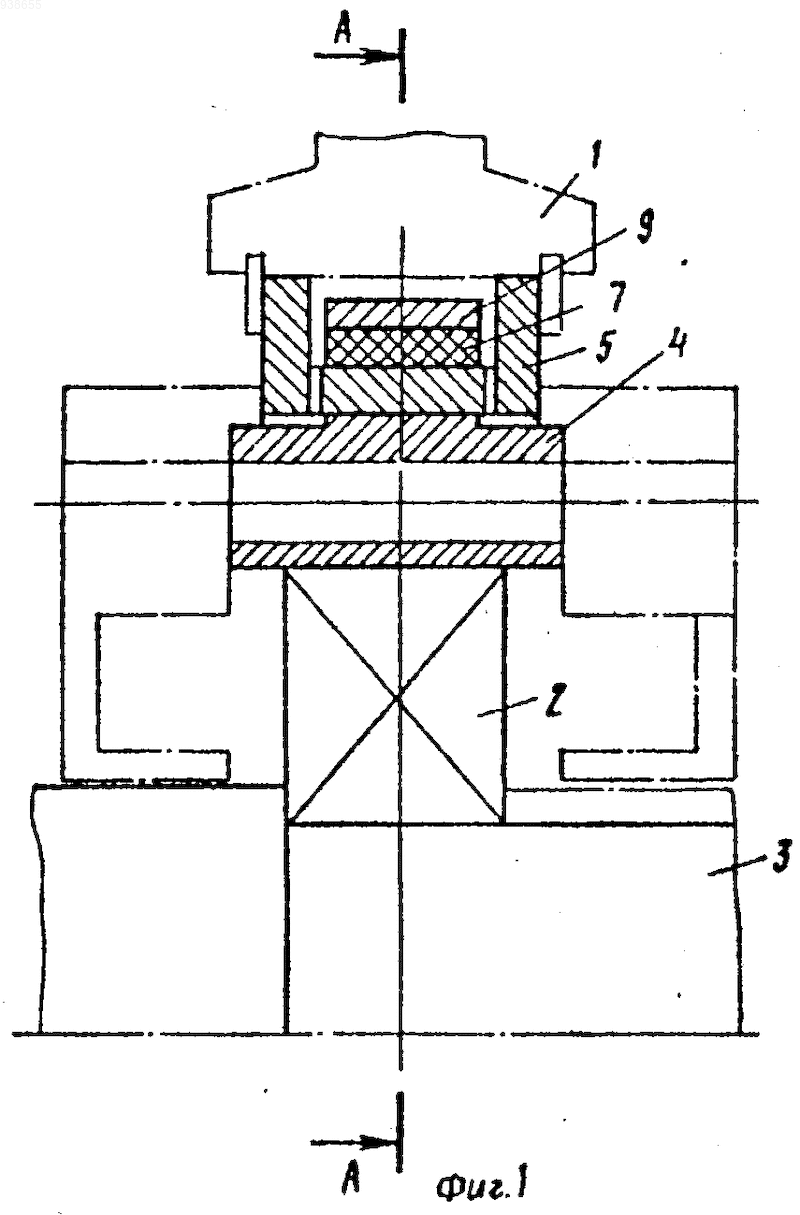

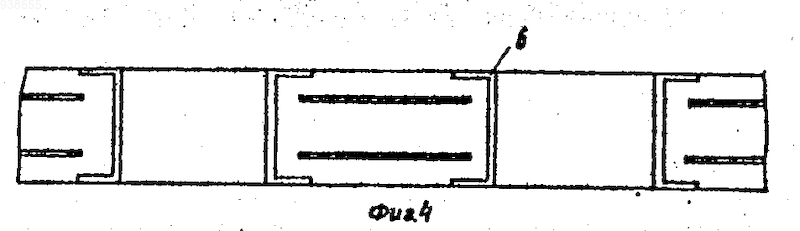

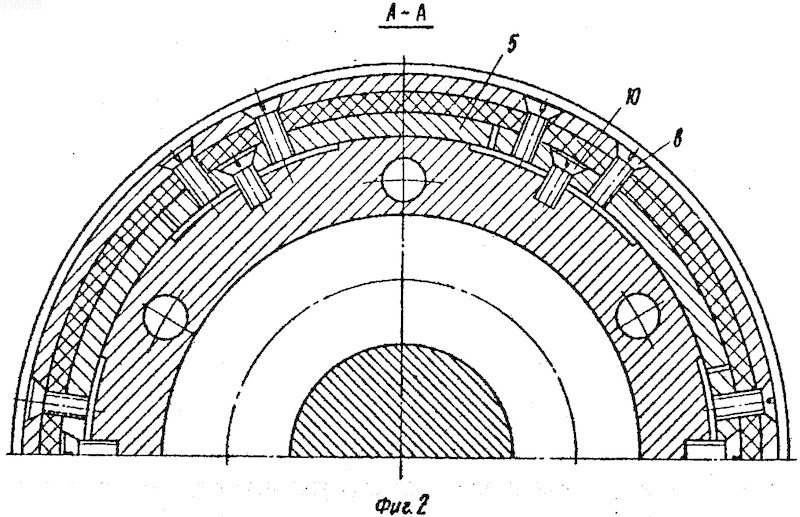

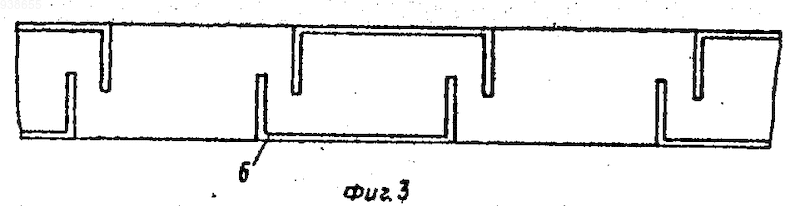

На фиг. 1 схематично изображен продольный разрез упруго-демпферной опоры; на фиг. 2 - сечение А-А фиг. 1; на фиг. 3 - форма выполнения прорезей на втулке; на фиг. 4 - вариант выполнения прорезей на втулке.
Упруго-демпферная опора содержит корпус 1, установленную в нем на подшипнишке 2 вала 3 гильзу 4 и закрепленную на ней втулку 5 с прорезями 6, соединенную с корпусом 1 и образующую с ним кольцевой зазор с расположенным в нем демпфирующим элементом 7, причем втулка 5 имеет П-образное сечение, а прорези 6 выполнены в ее средней части.
Втулка 5 фиксируется относительно гильзы 4 винтами 8, а демпфирующие элементы 7 закрепляются на ней при помощи полуколец 9 и винтов 10.
При вращении вала 3 вибрации передаются с гильзы 4 на корпус 1 через упругую втулку 5 и демпфирующие элементы 7, что значительно снижает их уровень. Выполнение упругой втулки П-образного сечения и размещение демпфирующих элементов на ее средней части повышает точность установки вала за счет возможности обработки посадочных поверхностей втулки с одного установа, удобство регулирования параметров демпфирования и жесткости путем замены элементов и изменения формы и числа прорезей, а также снижает габариты опоры. (56) Свищев Г. П. , Надежность и ресурс авиационных газотурбинных двигателей. М. : Машиностроение, 1969, с. 389-394.
Рисунки
Заявка
2524046/06, 15.09.1977
Кузьмин А. С
МПК / Метки
МПК: F16F 15/12
Метки: вала, опора, упруго-демпферная
Опубликовано: 30.04.1994
