Способ балансировки рабочего колеса турбомашины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ БАЛАНСИРОВКИ РАБОЧЕГО КОЛЕСА ТУРБОМАШИНЫ, заключающийся в том, что подбирают комплект лопаток, разброс статических моментов которых не превышает заданной величины, определяют статический момент каждой комплекта, делят комплект лопаток на две группы, каждую из групп лопаток устанавливают в пазы диска с учетом их статического момента так, что первую группу лопаток устанавливают через паз, а вторую группу лопаток устанавливают через паз, начиная с второго паза диска, отличающийся тем, что, с целью повышения точности, установку первой группы лопаток производят с учетом дисбаланса диска, после чего определяют остаточный дисбаланс диска и снимают лопатки, установку второй группы лопаток производят с учетом дисбаланса диска и остаточного дисбаланса диска, затем уравновешивают диск с установленной на нем второй группой лопаток.
Описание
Известен способ балансировки рабочего колеса турбомашины, заключающийся в том, что определяют статический момент лопаток с учетом смещения центра тяжести лопатки в пространстве, устанавливают лопатки в пазы диска колеса с учетом статического момента лопаток.
Наиболее близким по технической сущности к изобретению является способ балансировки рабочего колеса турбомашины, заключающийся в том, что подбирают комплект лопаток, разброс статических моментов которых не превышает заданной величины, определяют статический момент каждой лопатки комплекта, делят комплект лопаток на две группы, в каждой из которых лопатки нумеруют по убыванию статического момента, нечетные лопатки устанавливают в одной из половин диска колеса, начиная с первого паза через паз, затем в обратном порядке через паз, а четные лопатки устанавливают во второй половине диска в такой же последовательности, при этом при установке лопаток учитывают их статический момент.
Недостатком способов является невысокая точность балансировки, связанная с тем, что не производят окончательной балансировки колеса после установки лопаток, т. к. способы предусматривают только учет статических моментов при установке лопаток в пазы диска колеса, в результате чего колесо считается отбалансированным после установки лопаток.
Целью иэобретения является повышение точности.
Поставленная цель достигается тем, что установку первой группы лопаток производят с учетом дисбаланса диска, после чего определяют остаточный дисбаланс диска и снимают лопатки, установку второй группы лопаток производят с учетом дисбаланса диска и остаточного дисбаланса диска, затем уравновешивают диск с установленной на нем второй группой лопаток.

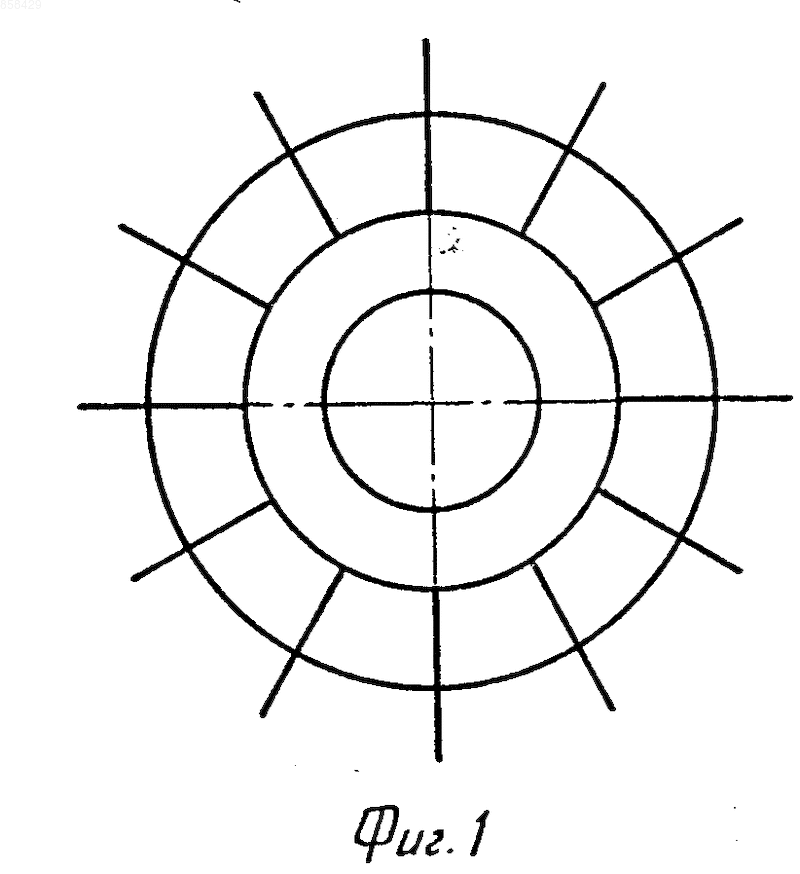

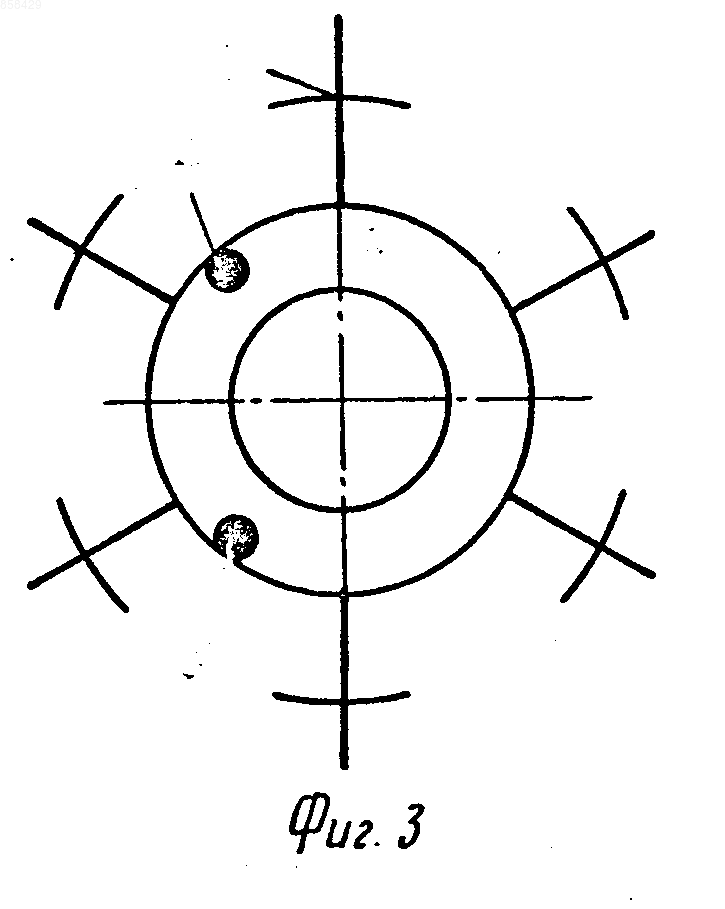

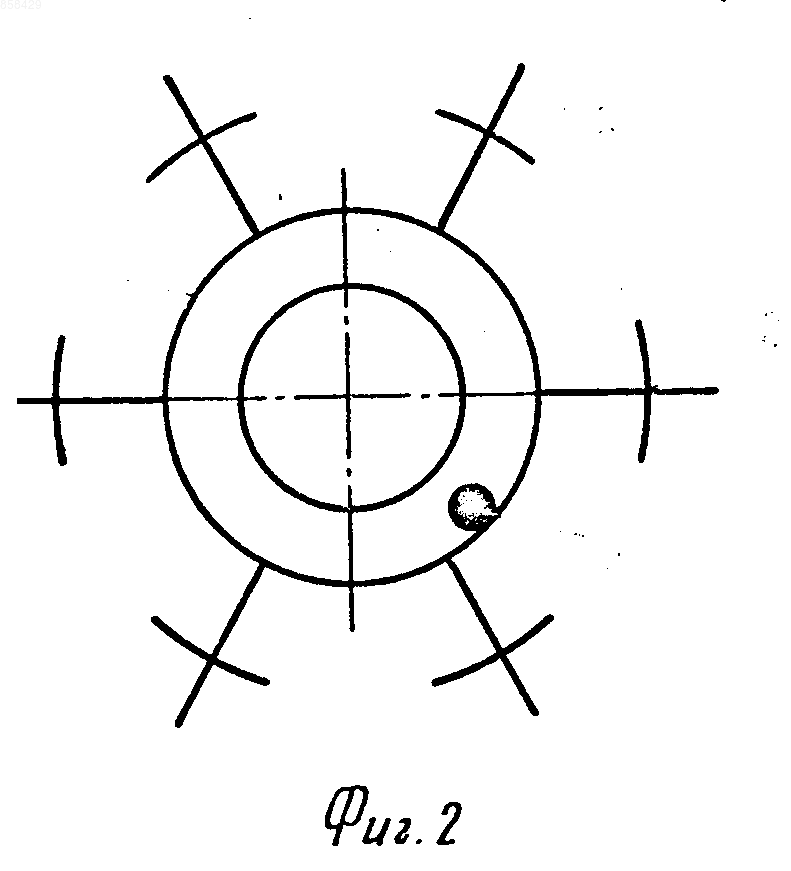

Предлагаемый способ поясняется фиг.1-3.
Подбирают комплект лопаток, разброс статических моментов которых не превышает заданной величины, определяют статический момент каждой лопатки колеса, делят комплект лопаток на две группы, причем количество лопаток в группах равное, если в комплекте четное число лопаток, и одна из групп содержит на одну лопатку больше, если в комплекте нечетное число лопаток. После этого определяют дисбаланс диска, первую группу лопаток устанавливают в пазы диска колеса, начиная с первого паза через паз, с учетом их статического момента и дисбаланса диска так, чтобы уменьшить дисбаланс диска. Однако, устранить дисбаланс диска невозможно, поэтому после установки первой группы лопаток определяют остаточный дисбаланс диска, уравновешивают его технологическим грузом, который затем переносят в диаметрально противоположную точку диска. Снимают первую группу лопаток и устанавливают на диск вторую группу лопаток через паз, начиная со второго паза диска, с учетом дисбаланса диска и остаточного дисбаланса, после чего устанавливают на диск второй технологический, компенсирующий дисбаланс собственно диска. Таким образом, в результате получается, что остается только дисбаланс от установки второй группы лопаток, который устраняют известным образом, нанесением или удалением материала. После установки в паэы диска колеса лопаток первой группы, технологические грузы снимают и считают колесо отбалансированным.
Неоднократная балансировка рабочего колеса турбомашины с учетом дисбаланса диска колеса и статического момента каждой лопатки позволяет повысить точность балансировки.
СПОСОБ БАЛАНСИРОВКИ РАБОЧЕГО КОЛЕСА ТУРБОМАШИНЫ, заключающийся в том, что подбирают комплект лопаток, разброс статических моментов которых не превышает заданной величины, определяют статический момент каждой комплекта, делят комплект лопаток на две группы, каждую из групп лопаток устанавливают в пазы диска с учетом их статического момента так, что первую группу лопаток устанавливают через паз, а вторую группу лопаток устанавливают через паз, начиная с второго паза диска, отличающийся тем, что, с целью повышения точности, установку первой группы лопаток производят с учетом дисбаланса диска, после чего определяют остаточный дисбаланс диска и снимают лопатки, установку второй группы лопаток производят с учетом дисбаланса диска и остаточного дисбаланса диска, затем уравновешивают диск с установленной на нем второй группой лопаток.
Рисунки
Заявка
2918065/28, 25.04.1980
Воронин Ю. И, Некрасов С. С, Тарасов Н. Я
МПК / Метки
МПК: G01M 1/12
Метки: балансировки, колеса, рабочего, турбомашины
Опубликовано: 27.02.1996
