Вакуумная установка для термообработки
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Вакуумная установка для термообработки, содержащая водоохлаждаемую камеру нагрева, в которой расположены тепловые экраны, нагреватели, вентилятор и теплообменник, отличающаяся тем, что, с целью увеличения скорости охлаждения, тепловые экраны и нагреватели укреплены на теплообменнике, выполненном арочной формы.
Описание
Известны установки для аргоновакуумной термообработки с водоохлаждаемой камерой нагрева, внутри которой укреплен силовой корпус с нагревателями и тепловыми экранами [1] Получение повышенных скоростей охлаждения достигается применением специальной камеры охлаждения.
Для термической обработки крупногабаритных изделий создание вакуумных установок с камерой охлаждения не рационально из-за значительных габаритов двухкамерных установок.
Известна горизонтальная установка для вакуумной термообработки, содержащая водоохлаждаемую камеру нагрева, в которой расположены нагреватели, тепловые экраны, вентилятор и теплообменник [2] Обеспечение повышенных скоростей охлаждения достигается путем перемещения охлаждающей газовой среды от теплообменника через отверстия, образованные подвижными экранами, к изделию с помощью вентилятора.
Рабочее пространство этой печи невелико. При увеличении габаритов рабочего пространства в полтора и более раз известная конструкция не обеспечивает получения необходимых скоростей охлаждения. Это связано с тем, что увеличение габаритов требует для обеспечения необходимой жесткости значительного увеличения массы силового каркаса с нагревателями и тепловыми экранами. Значительное увеличение массы нагреваемых конструктивных элементов печи повышает тепловую инерционность установки, что не позволяет обеспечить требуемые скорости охлаждения, несмотря на увеличение поверхности теплообменника, располагаемого между силовым каркасом и корпусом камеры нагрева, и увеличение скорости газового потока.
Целью изобретения является увеличение скорости охлаждения при термообработке изделий.
Это достигается тем, что тепловые экраны и нагреватели укреплены на теплообменнике, выполненном арочной формы.

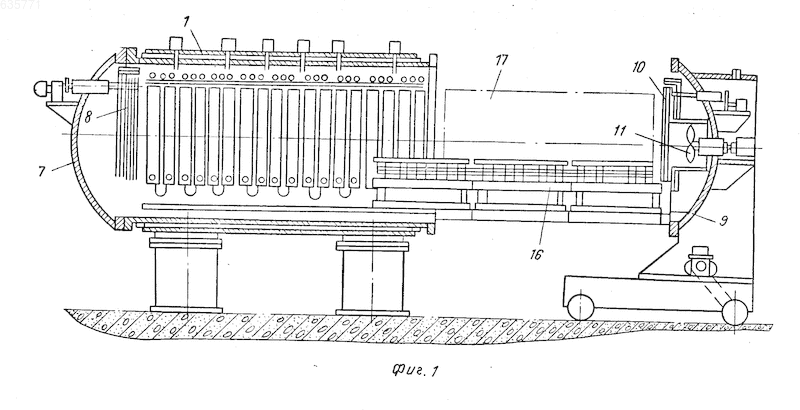

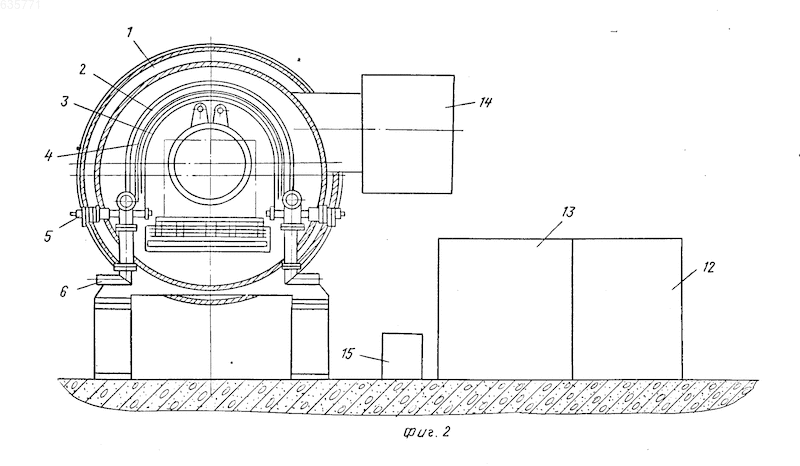

На фиг. 1 изображена установка, общий вид с продольным разрезом; на фиг. 2 то же, поперечный разрез.
Установка для вакуумной термообработки имеет водоохлаждаемую камеру 1, внутри которой укреплены секции теплообменника 2 с нагревателями 3 и тепловыми экранами 4. Подвод напряжения к нагревателям 3 осуществляется с помощью автономных токопроводов 5, а хладагента через подводы 6.
На неподвижной крышке 7 установки установлен раздвижной торцовый экран 8, а на откатывающейся крышке 9 раздвижной торцовый экран 10 и вентилятор 11.
Установка оснащена системой нагрева 12 и управления 13, вакуумной системой 14, системой напуска и дозировки 15 газа.
Работает установка следующим образом. Загрузочная платформа 16 с установленным на ней обрабатываемым изделием 17 перемещается в камеру 1. Производится герметизация камеры и вакуумирование. По заданной программе осуществляется нагрев.
Для охлаждения изделия 17 с указанной скоростью необходимо отключить систему нагрева 12, произвести подачу хладагента через подводы 6 в теплообменник 2, пустить охлаждающий газ аргон через систему 15, открыть торцовые экраны 8 и 10 и включить вентилятор 11.
Уменьшение тепловой инерции, улучшение условий охлаждения газовым потоком вакуумной установки позволяет обеспечить при термообработке крупногабаритных изделий скорости охлаждения, превышающие 25oC/мин при температурах выше 750oC, и скорости более 10oC/мин в интервале температур 450-750oC.
Вакуумная установка для термообработки, содержащая водоохлаждаемую камеру нагрева, в которой расположены тепловые экраны, нагреватели, вентилятор и теплообменник, отличающаяся тем, что, с целью увеличения скорости охлаждения, тепловые экраны и нагреватели укреплены на теплообменнике, выполненном арочной формы.
Рисунки
Заявка
2187099/02, 10.11.1975
Вильнер Н. М, Спектор Я. И, Маслаков А. М, Гербовицкий А. З, Куликов Ф. Р, Баранов М. И, Слуцкий Г. М, Журавлев В. Ф, Моисеев В. Н, Храмов С. И, Смирнов А. М
МПК / Метки
МПК: F27B 3/08
Метки: вакуумная, термообработки
Опубликовано: 20.08.1997
