Способ получения сверхтвердых компактов

Номер патента: 597159

Авторы: Кузин, Нуждина, Садков, Семерчан

Формула

СПОСОБ ПОЛУЧЕНИЯ СВЕРХТВЕРДЫХ КОМПАКТОВ, включающий воздействие высокого давления и температуры на сверхтвердый, например, алмазный порошок, находящийся в контакте со слоем металлического связующего, отличающийся тем, что, с целью увеличения размеров получаемых компактов, сверхтвердый порошок укладывают слоями с плотностью, уменьшающейся от поверхности контакта сверхтвердого порошка с металлическим связующим.

Описание

Изобретение относится к получению сверхтвердых материалов и может быть использовано при приготовлении деталей аппаратов высокого давления, а также абразивно-режущего инструмента.
Известны способы получения сверхтвердых компактов, включающие воздействие высокого давления и температуры на смесь алмазного порошка и металлического связующего [1].
Недостатками этих способов являются нарушение контактов алмазных зерен, скрытая микропористость, а следовательно, и низкая прочность получаемых компактов.
Наиболее близким к предлагаемому является способ получения алмазных компактов, включающий воздействие высокого давления и температуры на алмазный порошок и металлическое связующее, расположенное отдельными слоями [2].
Создание под давлением плотного алмазного каркаса и удаление газов путем направленной пропитки позволяет получать компакты с повышенными механическими свойствами.
Недостатком способа является незначительная высота получаемых компактов, определяемая пропитывающей способностью металлического связующего и размером зерна исходного сверхтвердого порошка. Из-за недостаточной высоты пропитки при сравнительно большом диаметре компакт приобретает вид тонкой пластинки. Компакт, изготовленный в аппарате высокого давления с диаметром рабочей камеры 75 мм при давлении 40-60 кбар из алмазного порошка зернистостью 3/5 мкм и связки, 55 мас.% Тi и 45 мас.% Cu, методом направленной пропитки, имеет вид тонкого диска 20 мм и высокой 5 мм. Так как детали из сверхтвердых материалов, будучи твердыми и хрупкими плохо работают на изгиб при нагрузке, это создает большие трудности при использовании тонких компактов в качестве конструкционного материала.
С целью увеличения размеров получаемых компактов, сверхтвердый порошок укладывают слоями с плотностью, уменьшающейся от поверхности контакта сверхтвердого порошка с металлическим связующим.
На фиг. 1 показан контейнер для осуществления предлагаемого способа с плоскими горизонтальными слоями металлического связующего и сверхтвердого порошка; на фиг. 2 - то же, с цилиндрическими концентрическими слоями металлического связующего и сверхтвердого порошка.
Способ осуществляется следующим образом.
В контейнер с расположенным в нем цилиндрическим нагревателем укладывают слой металлического связующего, затем располагают слои сверхтвердого порошка с различной плотностью. Сверху шихта закрывается крышкой из графита, от дна и от стенок шихта изолируется тонкими слоями электроизолирующих материалов, например, слюдой и нитридом бора.

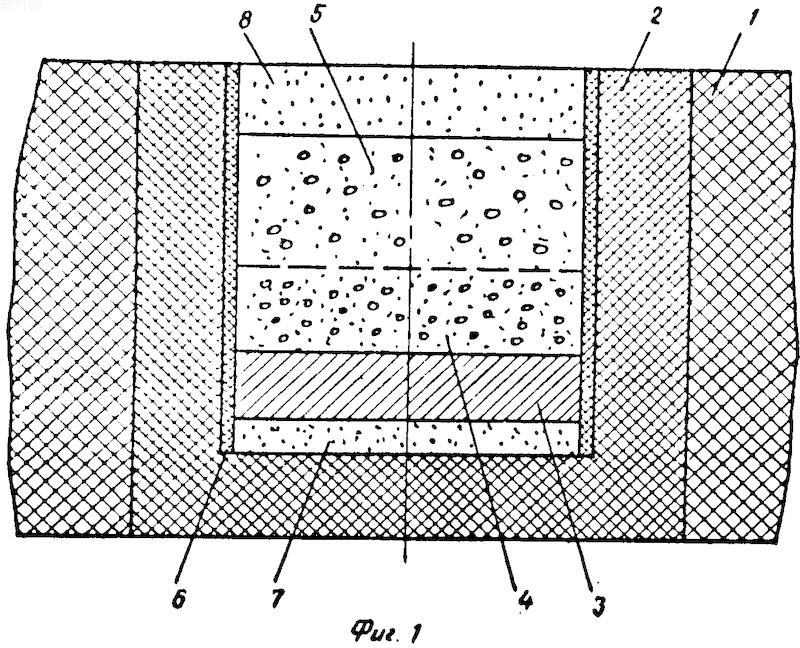

П р и м е р 1. (фиг. 1). В контейнер 1 помещают нагреватель 2. На дно укладывают слой 3 металлического связующего, представляющий собой сплав на 55 мас. % Тi и 45 мас.% Сu. Поверх него укладывают слой 4, представляющий собой смесь алмазных порошков с размерами частиц 3/5 мкм и 10/14 мкм в соотношении 1: 5, высотой 5 мкм, и слой 5 из алмазного порошка с размером частиц 10/14 мкм высотой 7 мм. Из стенок шихта изолируется слоем 6 слюды, от дна - слоем 7 нитрида бора. Сверху шихта закрывается крышкой 8 из графита. Создают давление 45 кбар. Через нагреватель 2 пропускают ток, и шихту нагревают до 1200оС. Полученный компакт использовался в качестве пуансона в аппарате высокого давления.

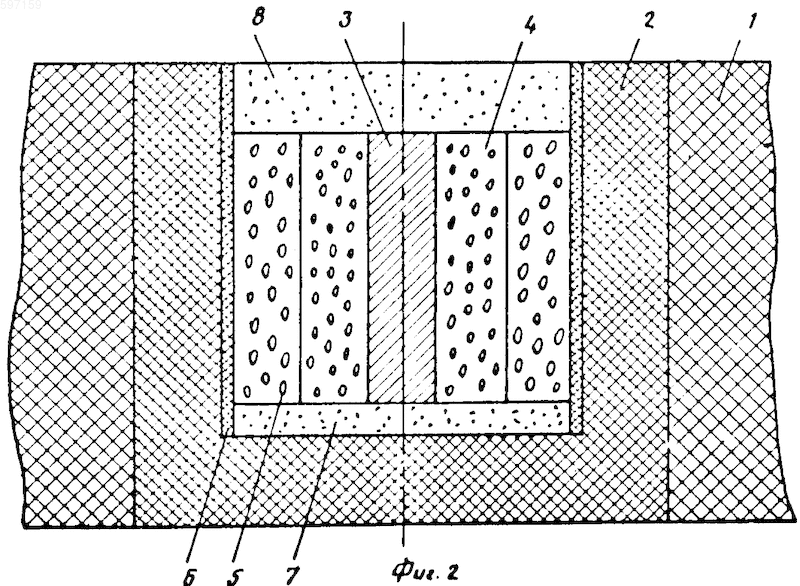

П р и м е р 2. (фиг. 2). В контейнер 1 вставляют нагреватель 2, в который помещают металлические связующие 3 в виде прутка из сплава Ni-Тi-Сr, вокруг него концентрическими слоями укладывают порошок нитрида бора. Слой 4 представляет собой смесь порошка кубического нитрида бора с размерами частиц 5/3 мкм и 10 мкм в соотношении 1:3 толщиной 4 мм. Слой 5 из порошка с размером частиц 14 мкм толщиной 8 мм. От стенок шихта изолируется слоем слюды 6, от дна - слоем 7 нитрида бора, сверху шихта закрывается крышкой 8 из графита. Создают давление 50 кбар и шихту нагревают до 1250оС. Полученный компакт использовался при изготовлении деталей аппарата, например, втулки.
Размеры получаемых компактов не зависят от пропитывающей способности металлического связующего и от размеров зерен порошка, а ограничиваются только размерами реакционной зоны аппаратов высокого давления.
Компакты изготавливались диаметром 20 мм и высотой 12-13 мм.

Рисунки

Заявка

2041836/26, 04.07.1974

Институт физики высоких давлений АН СССР

Семерчан А. А, Кузин Н. Н, Садков Ю. А, Нуждина С. Г

МПК / Метки

МПК: B24D 3/06, C01B 31/06

Метки: компактов, сверхтвердых

Опубликовано: 15.08.1994
