Способ получения компонента топочных мазутов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ПОЛУЧЕНИЯ КОМПОНЕНТА ТОПОЧНЫХ МАЗУТОВ путем висбрекинга нефтяных остатков в присутствии высокоароматизированной добавки, отличающийся тем, что, с целью снижения вязкости целевого продукта, в качестве добавки используют экстракт селективной очистки масел или остатки каталитического крекинга, выкипающие в интервале 420oС - к.к., взятые в количестве 2 - 8 мас.%.
Описание
Цель изобретения - снижение структурной вязкости остатка висбрекинга.

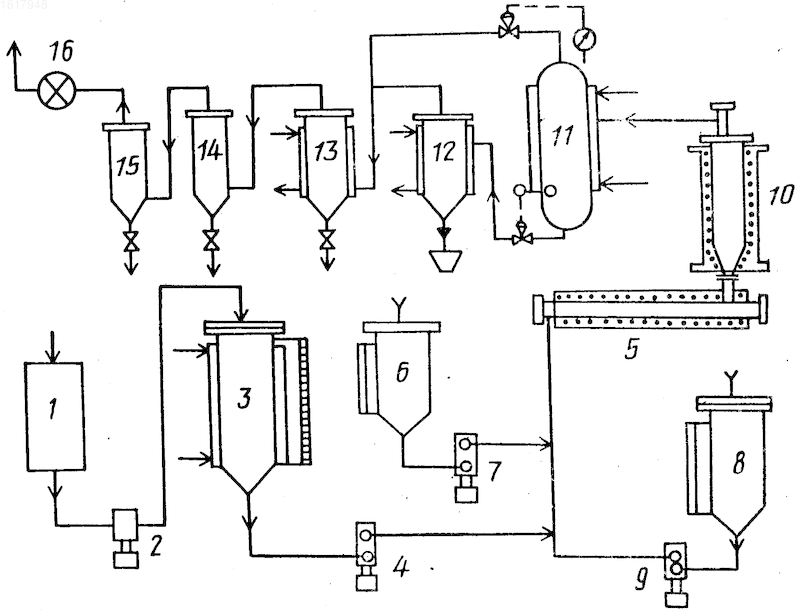

П р и м е р ы 1-10. Висбрекинг осуществляется на пилотной установке производительностью 5 кг/ч по сырью, представленной на чертеже. Сырье из емкости 1 насосом 2 закачивается в мерную емкость 3, откуда дозатором 4 направляется в нагреватель сырья 5. Сырьевая емкость 1 и трубопроводы на приеме дозатора 4 оборудованы паровой рубашкой, что позволяет поддерживать температуру сырья на уровне 115-135оС и обеспечивать требуемую текучесть сырья.
Из емкости 6 насосом в сырьевой трубопровод подается в качестве турбулизатора бензин висбрекинга в количестве 5 мас.% от сырья. Из емкости 8 насосом 9 подается ароматизированная добавка с температурой окружающей среды. Реакционная смесь из нагревателя сырья 5 поступает в нагревательно-реакционную систему 10.
Нагревательно-реакционная система 10 состоит из трехсекционного подогревателя-реактора. Регулировка в каждой секции осуществляется автономно. Сырьевая смесь проходит по кольцевому зазору, образуемому между наружной стенкой кармана термопары и внутренней стенкой нагревателя реактора.
Продукты реакции по охлаждаемому трубопроводу поступают в сепаратор высокого давления 11, где отделяются от газа и низкокипящих углеводородов - бензина и направляются в сепараторы 12 и 13 низкого давления.
Несконденсировавшиеся газы из сепаратора низкого давления через каплеотбойник 14, емкость для защелачивания 15 и газовый счетчик 16 направляют на сжигание.
Цикл работы установки состоит из следующих стадий:
Подъем температуры до 350оС на керосине.
Переход на прокачечное сырье и наладка требуемого технологического режима.
Переход на основное сырье и промывка системы от прокачечного сырья.
Работа на основном сырье при требуемом режиме.
Снижение температуры.
Промывка системы керосином.
Чистка системы от кокса.
Продолжительность цикла работы установки составляет 45-55 ч.
В качестве сырья висбрекинга используется гудрон-остаток, выкипающий выше 560оС, с вязкостью при 80оС 913,5о ВУ, полученный вакуумной перегонкой мазута.

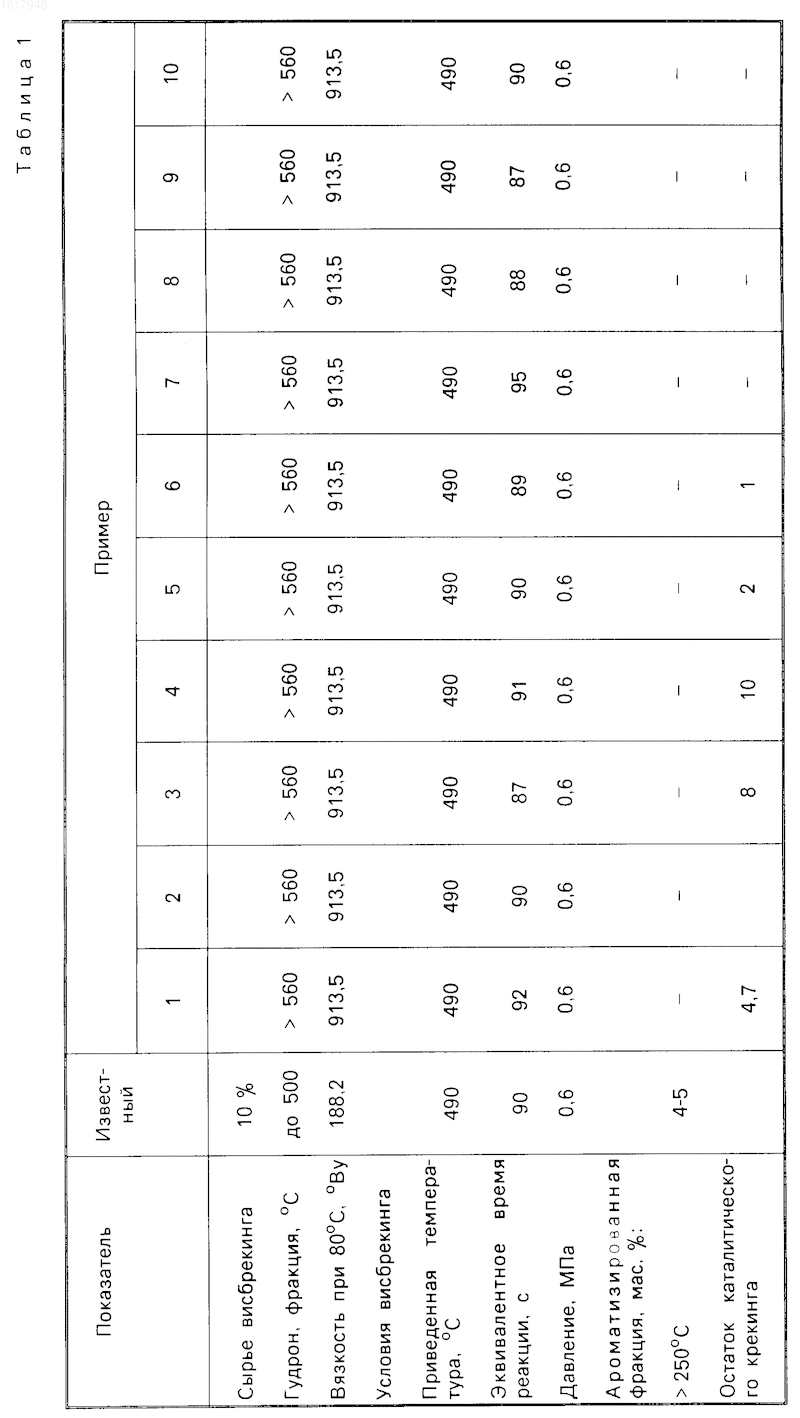

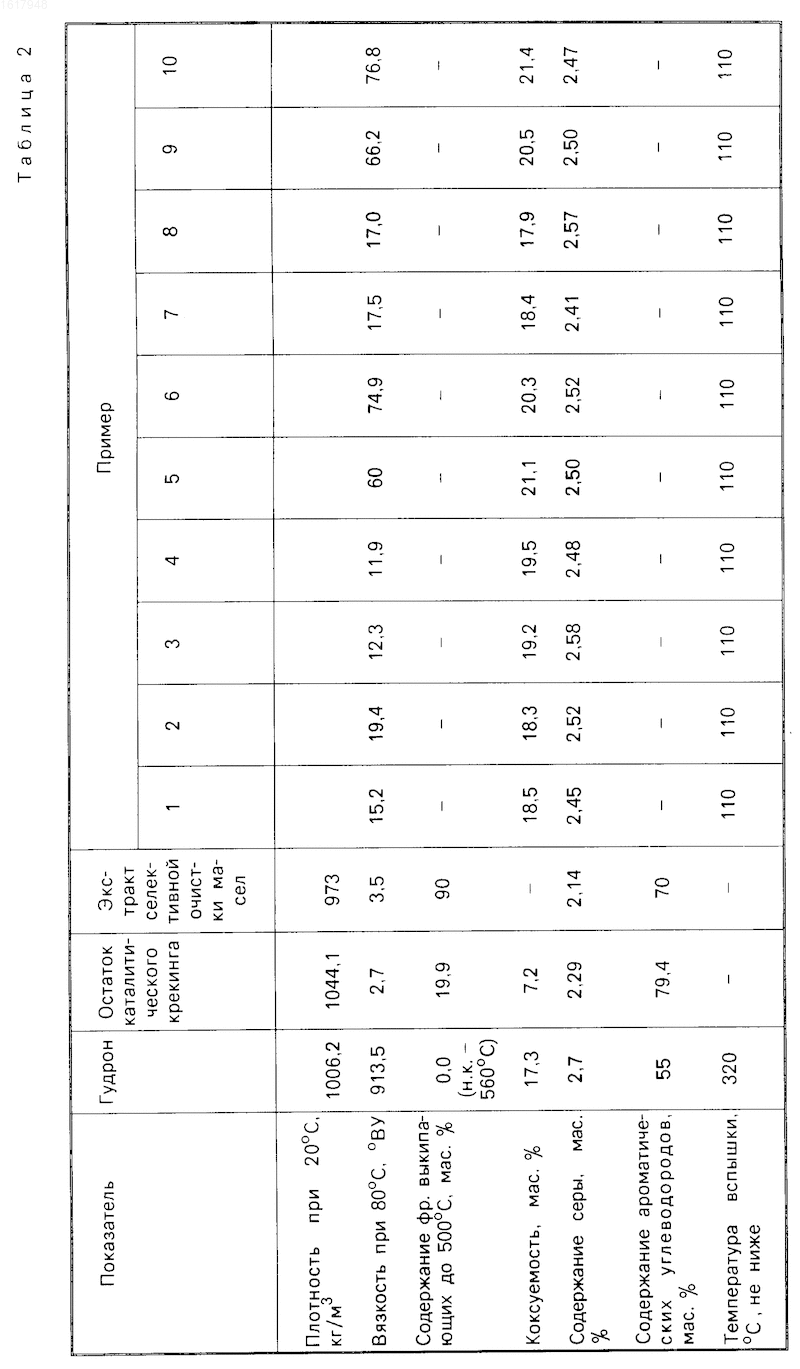

Условия висбрекинга, количество добавляемой ароматизированной фракции, материальные балансы опытов приведены в табл.1. В табл.2 приведены физико-химические свойства гудрона, добавляемых ароматизированных добавок, и фракции, выкипающие выше 180оС, выделенной из жидких продуктов висбрекинга по примерам 1-10.
Описываемый способ по сравнению с известным при использовании более тяжелого сырья и ароматизированных добавок с более высокой температурой кипения позволяет снижать структурную вязкость остатка висбрекинга в 13,8-76,8 раз против 12 раз по известному способу.
Изобретение касается нефтепереработки, в частности получения компонента топочных мазутов. Цель - снижение вязкости целевого продукта. Для этого нефтяные остатки подвергают висбрекингу в присутствии высокоароматизированной добавки - экстракта селективной очистки масел, или остатки каталитического крекинга, выкипающие в интервале 420°С к.к.(конец кипения), взятые в количестве 2-8 мас. % . В этом случае структурная вязкость продукта снижаетс в 13,8-76,7 раза против 12 раз с известной добавкой. 1 ил., 2 табл.
Рисунки
Заявка
4474408/04, 16.08.1988
Хаджиев С. Н, Кадиев Х. М, Басин М. Б, Имаров А. К, Ахмадова Х. Х, Светозарова О. И
МПК / Метки
МПК: C10G 9/00
Метки: компонента, мазутов, топочных
Опубликовано: 30.10.1994
