Способ градуировки гамма-абсорбционного плотномера
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ГРАДУИРОВКИ ГАММА-АБСОРБЦИОННОГО ПЛОТНОМЕРА топливных таблеток, включающий отбор и аттестацию первого и второго образцов топливных таблеток с минимальной
1 и максимальной 2 плотностью соответственно, просвечивание их в плотномере, регистрацию его показаний N1 и N2 на первом и втором образцах соответственно и проведение градуировки с учетом полученных показаний, отличающийся тем, что, с целью расширения диапазона градуировки плотномера, класс точности которого выше технологических требований к точности определения плотности топливных таблеток, изготавливают имитатор и пластину такие, что при просвечивании имитатора показание плотномера N3 > N1, а при просвечивании имитатора и пластины показание плотномера N31 находится в диапазоне N2
N31 N1, определяют показания плотномера N11 и N21 при просвечивании пластины и первого образца и пластины и второго образца соответственно, определяют эквивалентные плотности пластины
=
(N1-N11)/ пластины с имитатором 31= 1+
(N1-N31)/ пластины с вторым образцом 21 = 2+ и имитатора 3 = 31- , а градуировку производят с учетом показаний плотномера на имитаторе и на пластине с вторым образцом.
Описание
Цель изобретения - расширение диапазона градуировки плотномера, класс точности которого выше технологических требований к точности определения плотности топливных таблеток.

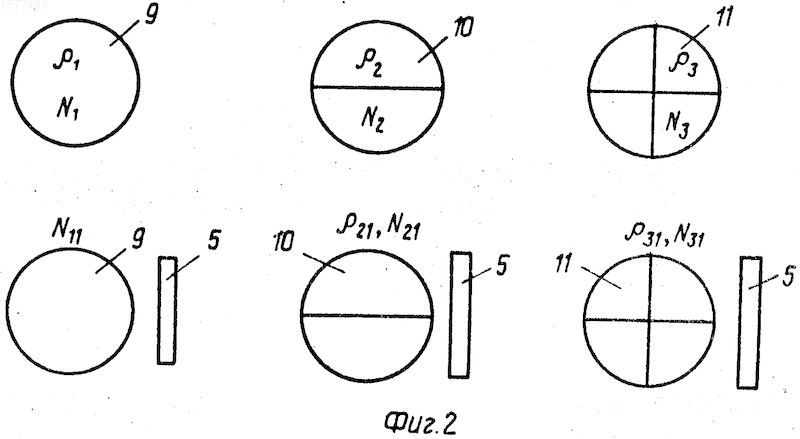

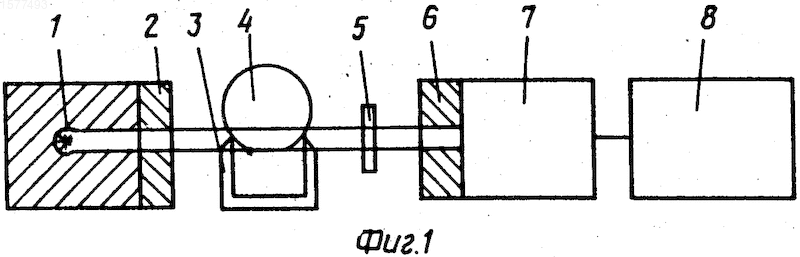

На фиг. 1 представлена схема измерения плотности; на фиг. 2 изображены градуировочные образцы, используемые в настоящем способе.
Плотномер включает в себя источник 1 гамма-излучения в защите, коллиматор 2, призмы 3 для размещения таблеток 4 и пластины 5, коллиматор 6 детектора, детектор 7 и пересчетный прибор 8. На фиг. 2 обозначены также первый 9 и второй 10 образцы и имитатор 11.
Настоящий способ осуществляется следующим образом.
Отбирают первый 9 и второй 10 образцы топливных таблеток с минимальной
1 и максимальной 2 плотностями соответственно и производят их аттестацию. Высокие требования, предъявляемые к аттестуемым образцам по однородности, плотности и химическому составу, не позволяют подобрать образцы точно на границах градуируемого диапазона. Поэтому изготавливают имитатор 11 цилиндрической формы и пластины 5 такие, что при просвечивании имитатора показание плотномера N3 > N1, а при просвечивании пластины и имитатора показание плотности N31 находится в диапазоне N2 N31 N1. Определяют показания плотномера N11 и N21 при просвечивании пластины и первого образца и пластины и второго образца соответственно. Определяют эквивалентные плотности пластины =
(N1-N11), пластины с имитатором31= 1+
(N1-N31), пластины с вторым образцом 21= 2+ и имитатора 3= 31- . Градуировку плотномера производят в четырех точках по двум аттестованным образцам 9, 10 и имитатору 11 и комбинации второго образца 10 и пластины 5.(56) Горский В. В. Неразрушающий контроль содержания делящихся материалов и гадолиния в твэлах LWR. - Атомная техника за рубежом, 1983, N 9, с. 3-9.
Техническое описание и инструкция по эксплуатации на Установку контроля плотности типа "Клен". 99200000 ТО, 1984, с. 10-11.
Изобретение относится к способам определения плотности и предназначено для использования при производстве топливных таблеток для ядерных реакторов. Цель изобретения - расширение диапазона градуировки. Отбирают образцы топливных таблеток с минимальной и максимальной плотностями. Производят их аттестацию. Изготавливают имитатор, при прохождении излучения через который сигнал плотномера выше, чем для образца с минимальной плотностью. Изготавливают такую пластину, чтобы при прохождении измерения сигнал плотномера находился между сигналами для аттестованных образцов. Определяют эквивалентную плотность пластины и имитатора. Градуировку производят по имитатору и комбинации пластины и образца с максимальной плотностью. 2 ил.
Рисунки
Заявка
4371721/25, 02.11.1987
Зеленин В. Н, Савкин А. Д
МПК / Метки
МПК: G01N 9/24
Метки: гамма-абсорбционного, градуировки, плотномера
Опубликовано: 15.03.1994
