Способ выращивания кристаллов иодата лития гексагональной модификации
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СПОСОБ ВЫРАЩИВАНИЯ КРИСТАЛЛОВ ИОДАТА ЛИТИЯ ГЕКСАГОНАЛЬНОЙ МОДИФИКАЦИИ, включающий приготовление водного раствора иодата лития и кристаллизацию на затравку Z-среза заданной формы изотермическим испарением раствора, отличающийся тем, что, с целью повышения выхода годных за счет уменьшения объема фантомной области кристалла, затравку берут прямоугольной формы, ограниченной по периметру гранями {1010} и {1120} с соотношением сторон по плоскости {1010} и {1120} не менее 1/
. .
2. Способ по п.1, отличающийся тем, что, с целью получения кристаллов в виде пластин, затравку берут с соотношением сторон по плоскости {1010} и { 1120} более 1,5.
Описание
Целью изобретения является повышение выхода годных за счет уменьшения объема фантомной области.
П р и м е р 1. Монокристалл иодата лития гексагональной модификации выращивают из водного раствора LiIO3 при постоянной температуре 40оС испарением раствора при контролируемом отборе конденсата в кислой среде рН 2.
Воду в термостатах нагревают с помощью кварцевого нагревателя. Рабочую температуру задают на контактном термометре типа ТПК, помещенном в термостат. Поддерживают температуру постоянной с точностью до градуса.
Мешалки, помещенные в рабочий объем и термостат, приводят в движение двумя электродвигателями. Постоянное пересыщение раствора поддерживают нормированным отбором конденсата из сборника под крышкой кристаллизатора.
Для приготовления растворов используют тридистиллированную воду, в которой растворяют сырье LiIO3 марки "ОСЧ". При этом получают раствор с рН 2. Затравки приклеивают к кристаллодержателю. Скорость роста поддерживают 0,5 мм/с. Перемешивание раствора осуществляют двумя мешалками, которые вращают в противоположных направлениях со скоростью 60 об/мин. Для предотвращения растрескивания температуру понижают со скоростью не более 0,5о в 1 ч. В растворе при комнатной температуре кристаллы выдерживают несколько часов и только после этого извлекают из кристаллизатора.
В качестве затравки берут пластину Z-среза толщиной 2 мм , прямоугольной формы, ограненной по периметру гранями {10
0} и {11
0}. Соотношение сторон затравки по граням {10
0} и {11
0} выдерживают ровным 1/

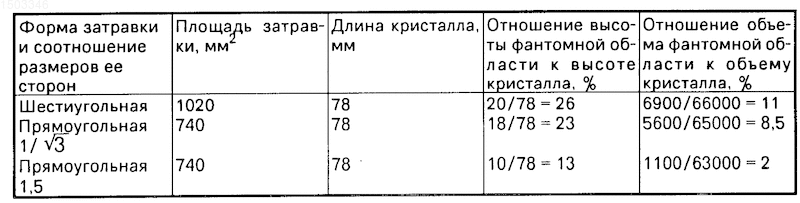

. Выращивают кристалл с соотношением высоты фантомной области к высоте кристалла, равным 23%, и соотношением объема фантомной области к объему кристалла, равным 8,5%. У кристалла, выращенного в таких же условиях по способу-прототипу, эти величины равны соответственно 26% и 11%.П р и м е р 2. Процесс проводят, как в примере 1, но изменяют соотношение сторон затравки. Соотношение размеров выращенного кристалла и его фантомной области приведены в таблице.
Из примеров видно, что способ по изобретению позволяет уменьшить объем фантомной области до 5 раз.
Изобретение относится к способам получения монокристаллов из водных растворов, конкретно кристаллов иодата лития, и позволяет повысить выход годных за счет уменьшения объема фантомной области. Приготавливают водный раствор иодата лития. Берут затравку Z-среза прямоугольной формы, ограненной по периметру гранями
и
с соотношением сторон по плоскости
и
не менее
. Кристаллизацию проводят на затравку изотермическим испарением раствора. При получении кристаллов в виде пластин соотношение сторон выбирают более 1,5. Достигают уменьшения объема фантомной области до 5 раз. 1 з.п. ф-лы, 1 табл. Рисунки
Заявка
4288630/26, 22.07.1987
Московский институт стали и сплавов
Блистанов А. А, Гераськин В. В, Козлова Н. С, Портнов О. Г, Розин К. М
МПК / Метки
МПК: C30B 29/22, C30B 7/02
Метки: выращивания, гексагональной, иодата, кристаллов, лития, модификации
Опубликовано: 30.11.1994
Код ссылки
<a href="https://patents.su/0-1503346-sposob-vyrashhivaniya-kristallov-iodata-litiya-geksagonalnojj-modifikacii.html" target="_blank" rel="follow" title="База патентов СССР">Способ выращивания кристаллов иодата лития гексагональной модификации</a>
Способ извлечения лития из литийсодержащего раствора
Номер патента: 1824377
Опубликовано: 30.06.1993
Авторы: Гришина, Громов, Лозовенко, Мовсесов, Седова, Усачев
МПК: C01D 15/08
Метки: извлечения, литийсодержащего, лития, раствора
...второй стадииобработки раствором карбоната натрия, отделяют от маточного раствора с содержанием 02 СОз 2-3 г/л декантацией и используют в качестве затравки на первой стадии, Этот осадок представляет собой смесь солей: ч отстаивания отделяли полученный осадок карбоната лития от маточного раствора декантацией и фильтрацией. Осадок сушили при температуре 110-130 С,Затем проводили вторую стадию обработки раствором карбоната натрия. смешивая маточный раствор, содержащий 10 г/л 02 СОз с 27-ным раствором карбоната натрия из расчета 0,012 м содового растворазна 1 м маточного раствора. Обработку вели при температуре 70-85 С в течение 5-12 ч при перемешивании.После отстаивания в течение 8 часов отделяли осадок декантацией. Маточный раствор,...
Раствор для ультразвуковой очистки литых блоков от пригара формовочной массы и окалины
Номер патента: 1175975
Опубликовано: 30.08.1985
МПК: C23G 5/00
Метки: блоков, литых, массы, окалины, пригара, раствор, ультразвуковой, формовочной
...в таблице.Производственные испытания проводят на литых блоках из сплавов золота 583 пробы самой сложной конфигурации (касты шифров 012083 и 012087) 975 2без предварительной. механической очистки от формовочной массы внутренних полостей кастов.Производственные испытания проводят в растворе со следующим содержанием компонентов, мас.7:Лимонная кислота . 3Аммоний персульфат . 1Алюминий сернокислый 8Вода ОстальноеПосле производственных испытаний фильтрат испытывают на содержание золота. Очищенные в предлагаемом растворе отливки имеют более розовый цвет, чем после обработки в плавиковой и азотной кислотах. Следовательно, поверхностный слой отливок обогащен сплавами золота пробой, более близкой к исходной - 583-й.Согласно данным, приведенным...
Способ ионообменного извлечения лития из растворов
Номер патента: 1524253
Опубликовано: 15.02.1994
Авторы: Зильберман, Крачак, Мелихов, Миронова, Никашина, Рамазанов, Хамизов
МПК: B01J 39/02
Метки: извлечения, ионообменного, лития, растворов
1. СПОСОБ ИОНООБМЕННОГО ИЗВЛЕЧЕНИЯ ЛИТИЯ ИЗ РАСТВОРОВ, включающий их пропускание через сорбирующий материал, состоящий из селективного к литию сорбента на основе оксидов марганца или оксидов марганца и алюминия в водородной форме и вспомогательного сорбента в солевой форме, с последующей их регенерацией соответственно раствором азотной кислоты и щелочным раствором, отличающийся тем, что, с целью повышения степени извлечения лития из растворов, а также степени регенерации вспомогательного сорбента и сокращения времени регенерации, в качестве вспомогательного сорбента используют селективный к литию в щелочной среде сорбент на основе гидроксида титана, пропускание ведут через чередующиеся слои селективного и вспомогательного сорбентов, а...
Способ извлечения галлия из промышленного раствора алюмината натрия процесса байера
Номер патента: 1813111
Опубликовано: 30.04.1993
Автор: Жан-Мишель
МПК: C22B 58/00
Метки: алюмината, байера, галлия, извлечения, натрия, промышленного, процесса, раствора
...сильной кислотой на смоле, который переходит в кислый раствор 2 для возможной смеси с другими кислыми растворами 3 наружного происхождения для получения конечного раствора 4.Г) Первая очистка и концнетрация посредством:а) возможной предварительной нейтрализации серных растворов 4 и смешивание с рециркулированными, обедненными галлием растворами 7 и 9,б) осаждения Оа(ОН)з с рН = 4.в) растворение осадка посредством НС 1 с получением раствора 5.Д) Вторая очистка и концентрация посредством.а) первой экстракции растовра 5 посредством насыщения галлием органического раствора на базе трибутилфосфата с получением, в известных случаях, первого экстракта и первого рафината 8,б) первого элюирования водой первого экстракта с получением...
Устройство для управления процессом инъекции раствора через скважины в грунт
Номер патента: 205693
Опубликовано: 01.01.1967
Авторы: Воронежцев, Иоселев, Московский, Флексер, Хейфиц, Яковлев
МПК: E02D 3/12
Метки: грунт, инъекции, процессом, раствора, скважины
...увеличении давления привод 8 уменьшит открытие вентиля, в результате чего часть раствора будет возвращаться по трубопроводу 13 обратно в емкость 1. Б тех случаях, когда давление увеличивается настолько, что может привести к нарушению сплошности основания, сигнал от регулятора блока приборов поступает непосредственно на пусковое реле привода 10 насоса 11, отключает его и останавливает тем самым работу всего устройства.Если в процессе работы цементирующей установки, весь имеющийся в емкости 1 раствор будет использован или по техническим причинам в нее не будет вовремя добавлен новый, то сигнал от индукционного расходомера 6 поступает через регулятор блока приборов также на пусковое реле привода насоса, что предотвращает...
Предыдущий патент: Стенд для испытаний системы автоматического управления газотурбинного двигателя
Следующий патент: Способ регенерации порошков огнеупорных окислов
Случайный патент: Вакуумный тоншнейдер
