Номер патента: 1263148

Авторы: Костенко, Шумильский

Формула

ИНТЕГРАЛЬНАЯ МИКРОСХЕМА в корпусе с контактными площадками, имеющими внутреннюю полость, содержащая пассивные и активные элементы, выполненные в кристалле полупроводника, отличающаяся тем, что, с целью расширения функциональных возможностей и упрощения системы отключения микросхемы при перегреве, кристалл полупроводника расположен между контактными площадками корпуса и С-образной металлической лентой, жестко соединен с большей стороной этой ленты, причем криволинейные участки С-образной металлической ленты выполнены биметаллическими.

Описание

Изобретение относится к области микроэлектроники, в частности к интегральным микросхемам, и может быть использовано в импульсной технике, и устройствах автоматики.
Цель изобретения расширение функциональных возможностей и упрощение системы отключения микросхемы при перегреве.

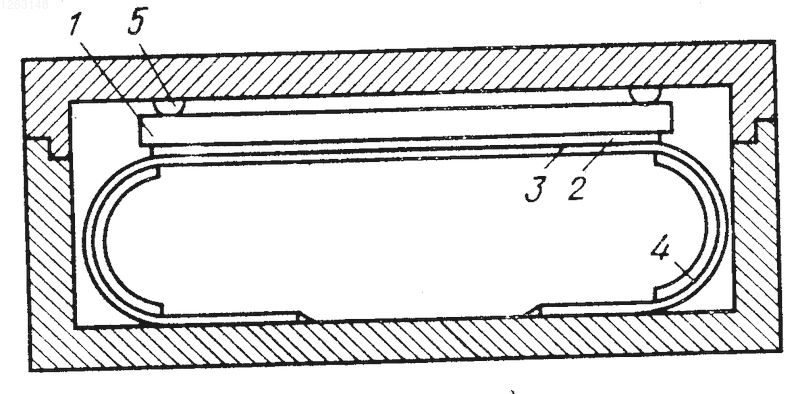

На чертеже изображена микросхема.
Она содержит кристалл полупроводника 1, закрепленный при помощи эвтектического сплава 2 на металлическую ленту 3, и биметаллические криволинейные участки 4. Контактные площадки 5 корпуса плотно прилегают к контактным площадкам микросхемы за счет упругости металлической ленты.
При повышении температуры выше допустимой микросхема отключается от источника питания.
Микросхема может также работать в качестве миниатюрного теплового реле. Его преимуществом по сравнению с известными реле на основе биметаллов является возможность многофункционального преобразования электрического сигнала, что значительно упрощает использованную электронную схему реле.
Использование микросхемы в качестве миниатюрного теплового реле расширяет ее функциональные возможности.
ИНТЕГРАЛЬНАЯ МИКРОСХЕМА в корпусе с контактными площадками, имеющими внутреннюю полость, содержащая пассивные и активные элементы, выполненные в кристалле полупроводника, отличающаяся тем, что, с целью расширения функциональных возможностей и упрощения системы отключения микросхемы при перегреве, кристалл полупроводника расположен между контактными площадками корпуса и С-образной металлической лентой, жестко соединен с большей стороной этой ленты, причем криволинейные участки С-образной металлической ленты выполнены биметаллическими.

Рисунки

Заявка

3796215/25, 03.10.1984

Запорожский индустриальный институт

Костенко В. Л, Шумильский А. В

МПК / Метки

МПК: H01L 23/26

Метки: интегральная, микросхема

Опубликовано: 10.04.1996
