Охлаждаемая лопатка турбины
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
ОХЛАЖДАЕМАЯ ЛОПАТКА ТУРБИНЫ по авт. св. N 902541, отличающаяся тем, что, с целью повышения эффективности охлаждения, на внутренней поверхности пера в зоне входной кромки выполнены ребра треугольного поперечного сечения, наклоненные в направлении от щели к противоположной поверхности пера и ориентированные вверх при
и вниз при
где L - расстояние от щели до входной кромки пера, b - максимальное расстояние между внутренними поверхностями кромки до щели.
Описание
Целью изобретения является повышение эффективности охлаждения.

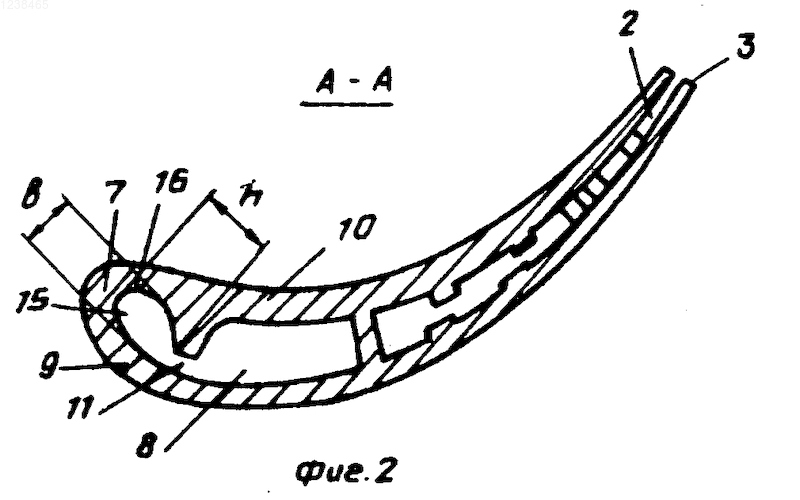

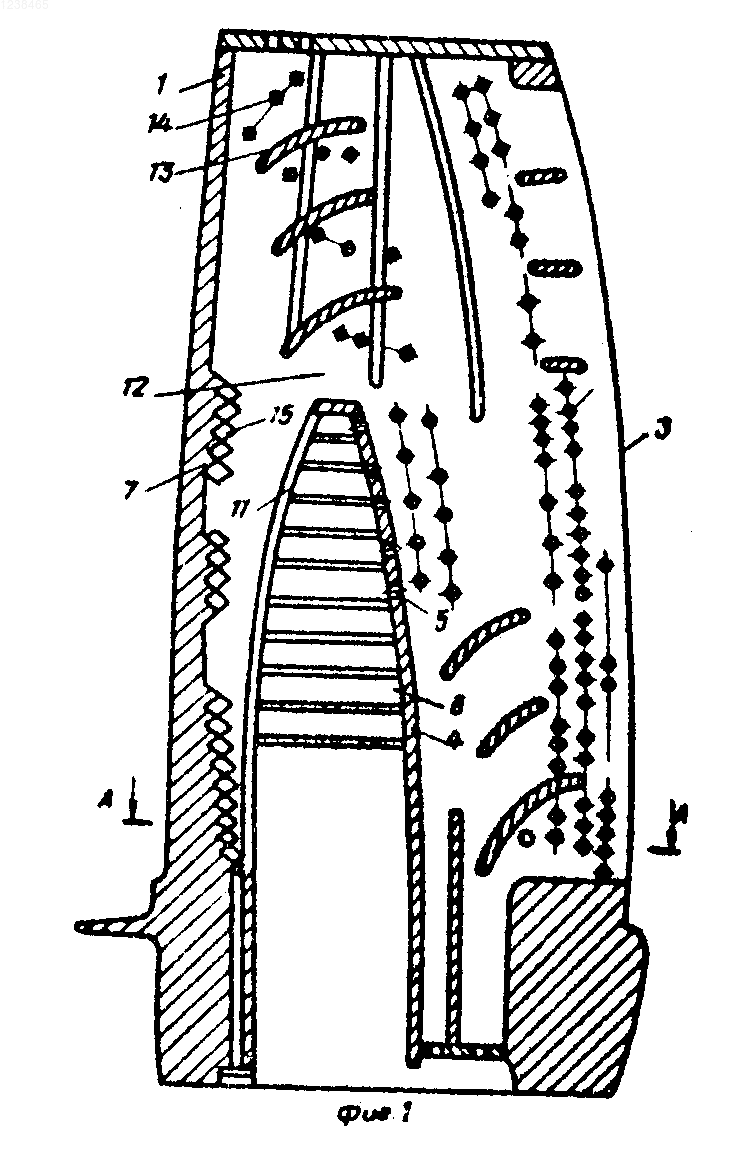

На фиг. 1 изображена предложенная лопатка, продольный разрез; на фиг.2 сечение А-А на фиг.1.
Охлаждаемая лопатка турбины содержит полое перо 1 с отверстиями 2 в выходной кромке 3 и размещенную в полости пера 1 профилированную пустотелую вставку 4 с отверстиями 5 и каналом 6 для подвода охлаждающей среды. Вставка 4 со стороны входной кромки 7 пера 1 образует с внутренней поверхностью 8 его спинки 9 или корыта 10 щель 11, а в полости 12 пера 1 над вставкой 4 размещены дугообразные ребра 13, между которыми установлены турбулизаторы 14. Щель 11 имеет переменное сечение, уменьшающееся от корня к периферии пера 1. На внутренней поверхности 8 пера 1 в зоне входной кромки 7 выполнены ребра 15 треугольного поперечного сечения, наклоненные в направлении от щели 11 к противоположной повеpхности 16 пера 1 и ориентированные вверх при L/b
1 и L/b
2,2 и вниз при 1,2 L/b 2,0, где L расстояние от щели 11 до входной кромки 7 пера 1; b максимальное расстояние между внутренними поверхностями, соответственно корыта 10 и спинки 9 пера 1 на его участке от входной кромки 7 до щели 11.При работе двигателя охлаждающий воздух из канала 6 через щель 11 попадает в зону входной кромки 7 пера 1. Далее воздух нагревается к периферии пера 1, обтекает дугообразные ребра 13 и турбулизаторы 14 и выбрасывается через отверстия 2 в выходной кромке 3. Выполнение наклонных ребер треугольного поперечного сечения на внутренней поверхности пера 1 в зоне входной кромки 7 позволяет интенсифицировать теплообмен и повысить эффективность охлаждения.
ОХЛАЖДАЕМАЯ ЛОПАТКА ТУРБИНЫ по авт. св. N 902541, отличающаяся тем, что, с целью повышения эффективности охлаждения, на внутренней поверхности пера в зоне входной кромки выполнены ребра треугольного поперечного сечения, наклоненные в направлении от щели к противоположной поверхности пера и ориентированные вверх при
и вниз при
где L - расстояние от щели до входной кромки пера, b - максимальное расстояние между внутренними поверхностями кромки до щели. Рисунки
Заявка
3631938/06, 05.08.1983
Уфимский авиационный институт им. Серго Орджоникидзе
Искаков К. М, Исхаков З. С, Низамов Р. А, Трушин В. А
МПК / Метки
МПК: F01D 5/18
Метки: лопатка, охлаждаемая, турбины
Опубликовано: 27.02.1996
