Устройство для поштучной выдачи электродов и сепараторов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Устройство для поштучной выдачи электродов и сепараторов аккумулятора, содержащее наклонно расположенный магазин, дно которого является транспортером, разделительный механизм, установленный у приподнятой стороны магазина и выполненный в виде кронштейна, установленного с возможностью свободного качания, и ограничительный упор, связанный с приводными колонками, отличающееся тем, что, с целью повышения надежности, оно снабжено траверсой и фиксаторами положения, установленными на приводных колонках, на траверсе установлены ограничительный упор и кронштейн, ограничительный упор установлен в отверстии траверсы с возможностью перемещения в ней и снабжен пальцем, размещенным в продольном пазу траверсы, а кронштейн снабжен язычком.
Описание
Целью изобретения является повышение надежности.

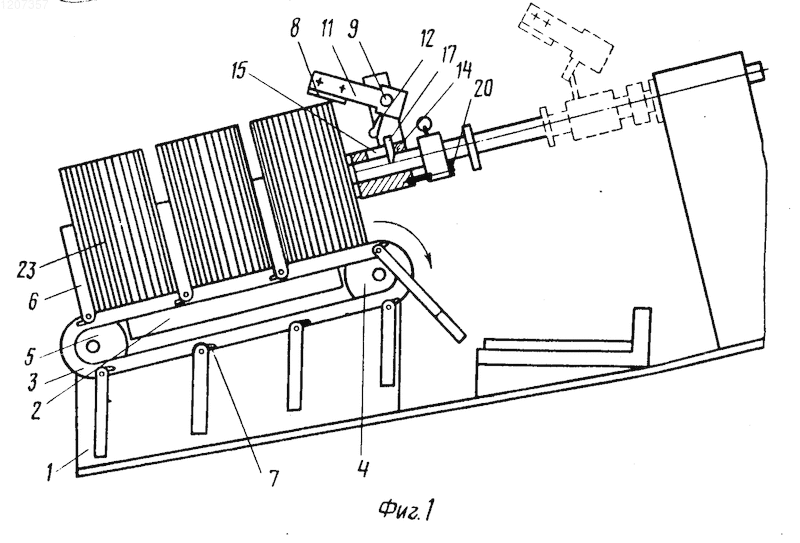

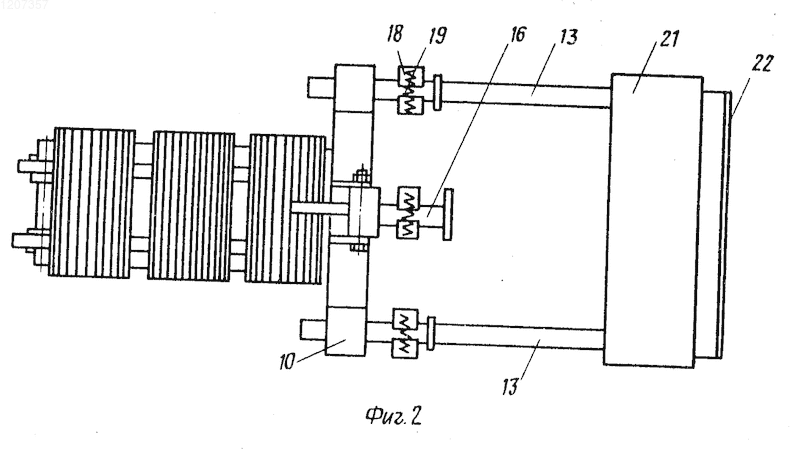

На фиг. 1 изображено предложенное устройство, вид сбоку; на фиг. 2 то же, вид сверху.
Предложенное устройство содержит наклонно расположенный магазин 1 для накопления электродов и сепараторов. Дно магазина выполнено с направляющими 2, на которых размещены транспортирующие цепи 3, натянутые на приводную звездочку 4 и звездочку 5. На каждой транспортирующей цепи шарнирно установлены упоры 6 с возможностью поворота вокруг своей оси. Около упоров установлены стопоры 7. Упоры расположены на цепи транспортера с равными промежутками. Разделительный механизм содержит кронштейн 8, установленный с возможностью качания на оси 9 траверсы 10.
Плоскость качания кронштейна параллельная стенкам магазина и перпендикулярна плоскости дна магазина. Кронштейн выполнен с зубьями 11, а также может иметь отрезок ножовочного полотна. Кронштейн содержит язычок 12. Траверса установлена на приводных колонках 13 с возможностью перемещения по ним. Колонки кинематически связаны с приводом. В траверсе выполнены отверстие 14 и продольный сквозной паз 15. В отверстии установлен с возможностью перемещения ограничительный упор 16, который снабжен пальцем 17, размещенным в продольном пазу траверсы. Траверса снабжена фиксаторами положения относительно приводных колонок и ограничительного упора.
Фиксаторы выполнены в виде шарнирно закрепленных тормозных колодок 18 с пружинами 19 и осями 20. Приводные колонки установлены во втулках стойки 21 и соединены между собой планкой 22.
В исходном положении кронштейн 8 находится в поднятом состоянии. При этом палец 17 ограничительного упора 16 находится в крайнем положении и давит на язычок 12 кронштейна, а упор упирается в стойку 21.
Устройство работает следующим образом. Стопа деталей электродов и сепараторов 23 укладывается в магазин 1 на транспортирующую цепь 3 между упорами 6, которые опираются на стопоры 7. Транспортер перемещает изделие на расстояние, равное его толщине. Затем планка ограничительного упора 16 упирается в стопку изделий и перемещается в траверсе 10. Палец 17 отходит от язычка 12 кронштейна 8, освобождает его и инструмент падает на отделяемый электрод. Ограничительный упор останавливается, а приводные колонки 13 продолжают двигаться в траверсе, выбирая свой полный ход.
Затем под действием приводных колонок и усилий фиксаторов положения траверса начинает двигаться в обратном направлении и инструмент отделяет изделие.
При дальнейшем движении ограничительный упор упирается в стойку 21, а палец, воздействуя на язычок инструмента, поднимает его в исходное положение. После этого цикл повторяется.
Устройство для поштучной выдачи электродов и сепараторов аккумулятора, содержащее наклонно расположенный магазин, дно которого является транспортером, разделительный механизм, установленный у приподнятой стороны магазина и выполненный в виде кронштейна, установленного с возможностью свободного качания, и ограничительный упор, связанный с приводными колонками, отличающееся тем, что, с целью повышения надежности, оно снабжено траверсой и фиксаторами положения, установленными на приводных колонках, на траверсе установлены ограничительный упор и кронштейн, ограничительный упор установлен в отверстии траверсы с возможностью перемещения в ней и снабжен пальцем, размещенным в продольном пазу траверсы, а кронштейн снабжен язычком.
Рисунки
Заявка
3758830/07, 26.06.1984
Курский завод "Аккумулятор"
Фаткулин Ю, Клягин И. А, Львовский Б. П
МПК / Метки
МПК: H01M 10/04
Метки: выдачи, поштучной, сепараторов, электродов
Опубликовано: 27.02.1997
