Номер патента: 1203994

Авторы: Асадский, Глазов

Формула

АМОРТИЗАТОР ДЛЯ ТРУБОПРОВОДА, содержащий корпус, заполненный сыпучей средой и связываемый с трубопроводом, отличающийся тем, что, с целью обеспечения демпфирования при резком внешнем воздействии любого направления, корпус выполнен в виде встречно направленных большими основаниями сильфонов, предназначенных для охвата меньшими основаниями трубопровода.

Описание

Изобретение относится к машиностроению, в частности к устройствам демпфирования, и может быть использовано для защиты трубных конструкций от сейсмических воздействий.
Целью изобретения является обеспечение демпфирования при резком внешнем воздействии любого направления.

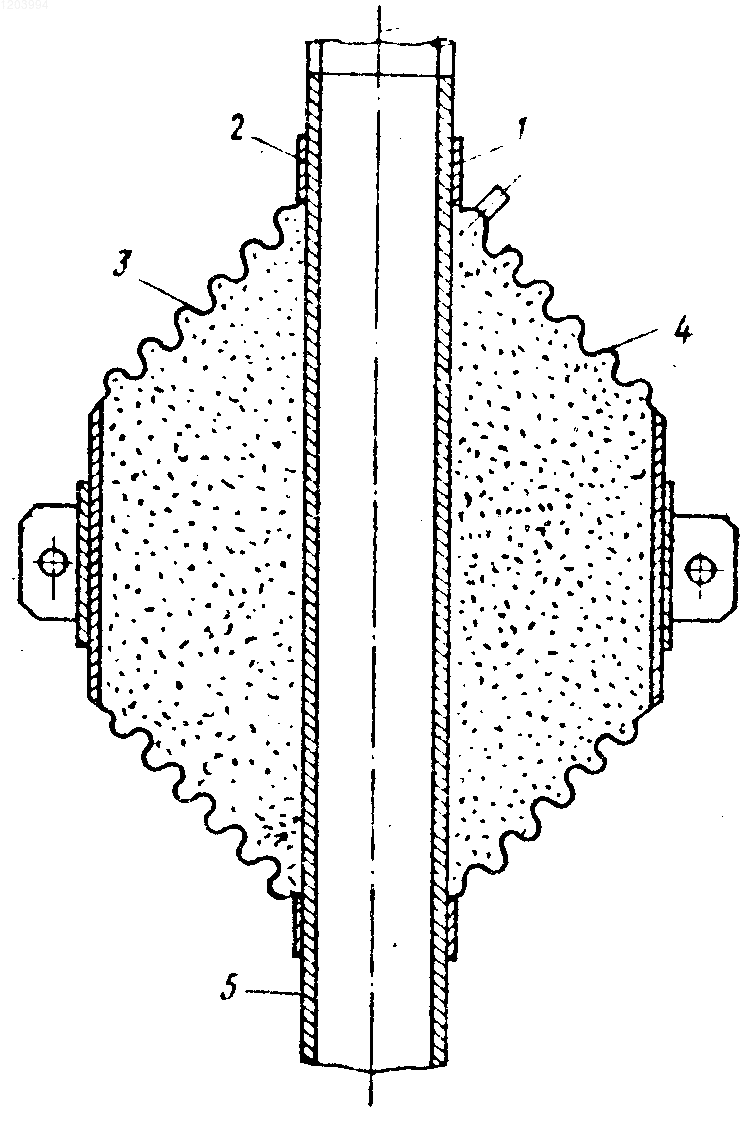

На чертеже схематично изображен описываемый амортизатор для трубопровода.
Амортизатор содержит корпус, выполненный в виде встречно направленных большими основаниями 1 и 2 сильфонов 3 и 4. Внутренняя полость амортизаторов, образованная корпусом и трубопроводом 5, заполнена сыпучим материалом.
Амортизатор работает следующим образом.
При плавном перемещении трубопровода 5 сыпучий материал 6 плавно обтекает трубопровод, создавая минимальное сопротивление перемещению. Клинические сильфоны 3 и 4 позволяют трубопроводу 5 перемещаться в любом направлении. При резком воздействии усилий на трубопровод, т.е. усилий, возникающих от сейсмических колебаний и т.п., сыпучая среда вследствие инертности не успевает обтекать трубопровод и создает сопротивление, препятствующее его перемещению. Амортизатор работоспособен при воздействии на него сил любых частот колебаний, действующих в любом направлении.
Простота конструкции (минимальное число составных частей), отсутствие взаимотрущихся частей обеспечивает высокую надежность эксплуатации и низкую стоимость.

Рисунки

Заявка

3748009/28, 01.06.1984

Асадский С. И, Глазов В. Г

МПК / Метки

МПК: F16F 7/02

Метки: амортизатор, трубопровода

Опубликовано: 15.09.1994
