Уплотнительная прокладка крепления трубопроводов систем впуска и выпуска к корпусу двигателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1523810
Автор: Емцев
Текст

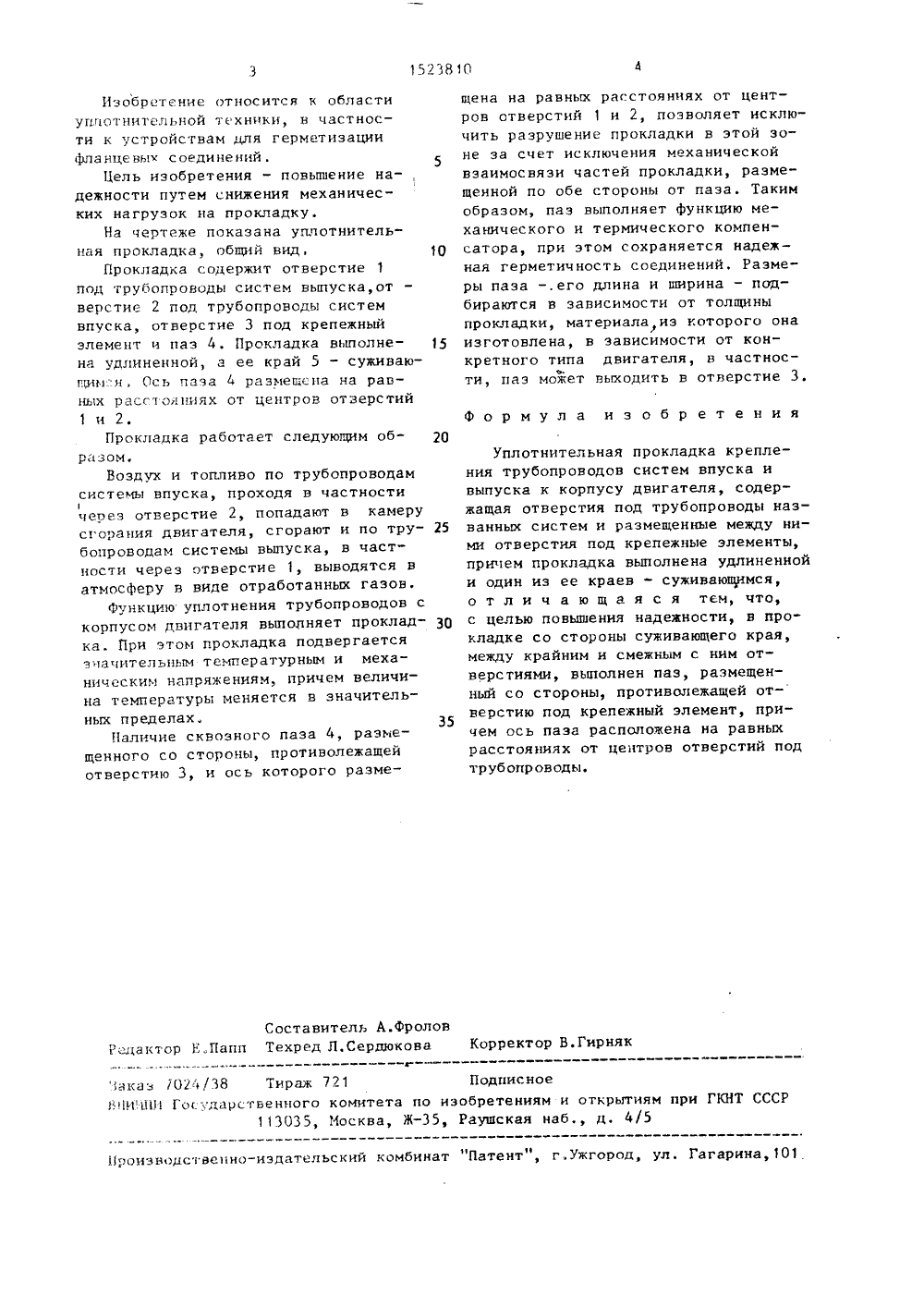

(504 Р 16 3 15/ ОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ежнос являет повышение утем снижения механических нагрузо на прокладку. В прокладотверстия 1 под трубовыпуска, отверстие 2воды систем впуска, окрепежный элемент и пка выполнена удлиненн5 - суживающимся. Осьщена на равных рассторов отверстий 1 и 2. ке выполнены ние по проиэобилей астей ВАЗ, лист,яниях от цент Наличие сквоэ ного паза 4 позволяет исключить разрушение прокладки в этой зоне эа счетисключения механической взаимосвязичастей прокладки, размещенной по обестороны от паза. Таким образом, паэвыполняет функцию механического итермического компенсатора. 1 ил,ОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Волжское объединводству легковых авто(54) УПЛОТНИТЕЛЬНАЯ ПРОКЛАДКА КРЕПЛЕНИЯ ТРУБОПРОВОДОВ СИСТЕМ ВПУСКАИ ВЫПУСКА К КОРПУСУ ДВИГАТЕЛЯ(57) Изобретение относится к уплотнительной технике, в частности кустройствам для герметизации фланцевых соединений. Целью иэобретепроводы систем под трубопротверстие 3 под аз 4. Прокладой, а ее край паза 4 раэме1523810 ры паза в .его длина и ширина - подбираются в зависимости от толщиныпрокладки, материала из которого онаизготовлена, в зависимости от конкретного типа двигателя, в частности, паэ может выходить в отверстие 3. формула изобретения Составитель А.фролов Р-лектор Е.Папп Техред Л,Сердюкова Корректор В.Гирняк1 аказ /024/ЗВ Тираж 721 Подписное11 и,11111 Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д, 4/5 11 роизводствеггно-издательский комбинат Патент, г, Ужгород, ул, Гагарина, 101 Изобретение относится к области уппотнительной техники, в частности к устройствам для герметизации фланцевых соединений.5Цель изобретения - повышение надежности путем снижения механических нагрузок на прокладку.На чертеже показана уплотнительная прокладка, общий вид. 10Прокладка содержит отверстие 1 под трубопроводы систем выпуска,от верстис 2 под трубопроводы систем впуска, отверстие 3 под крепежный элемент и паз 4, Прокладка выполне на удлиненной, а ее край 5 - суживающимн, Ось паза 4 размешана на равных расстояниях от центров отверстий 1 и 2Прокладка работает следующим об разом.Воздух и топливо по трубопроводам системы впуска, проходя в частностичерез отверстие 2, попадают в камеру сгорания двигателя, сгорают и по тру бопроводам системы выпуска, в частности через отверстие 1, выводятся в атмосферу н виде отработанных газов.Функцию уплотнения трубопроводов с корпусом двигателя выполняет прокладка, При этом прокладка подвергается з гачительным температурным и механическим напряжениям, причем величина температуры меняется в значительных пределах. 35Наличие сквозного паза 4, размещенного со стороны, противолежащей отверстию 3, и ось которого размещена на равных расстояниях от центров отверстий 1 и 2, позволяет исключить разрушение прокладки в этой зоне за счет исключения механическойвзаимосвязи частей прокладки, размещенной по обе стороны от паза. Такимобразом, паз выполняет функцию механического и термического компенсатора, при этом сохраняется надежная герметичность соединений. РазмеУплотнительная прокладка крепления трубопроводов систем впуска и выпуска к корпусу двигателя, содержащая отверстия под трубопроводы названных систем и размещенные между ними отверстия пад крепежные элементы, причем прокладка выполнена удлиненной и один иэ ее краев - суживающимся, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, в прокладке со стороны суживающего края, между крайним и смежным с ним отверстиями, выполнен паэ, размещенный со стороны, противолежащей отверстию под крепежный элемент, причем ось паза расположена на равных расстояниях от центров отверстий под трубопроводы.
СмотретьЗаявка
4279393, 06.07.1987
ВОЛЖСКОЕ ОБЪЕДИНЕНИЕ ПО ПРОИЗВОДСТВУ ЛЕГКОВЫХ АВТОМОБИЛЕЙ
ЕМЦЕВ ВЛАДИМИР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: F16J 15/06
Метки: впуска, выпуска, двигателя, корпусу, крепления, прокладка, систем, трубопроводов, уплотнительная
Опубликовано: 23.11.1989
Код ссылки
<a href="https://patents.su/2-1523810-uplotnitelnaya-prokladka-krepleniya-truboprovodov-sistem-vpuska-i-vypuska-k-korpusu-dvigatelya.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнительная прокладка крепления трубопроводов систем впуска и выпуска к корпусу двигателя</a>
